Наконечник НШВ 10-15 (20шт/упак) | UEN11-4-10-15 IEK

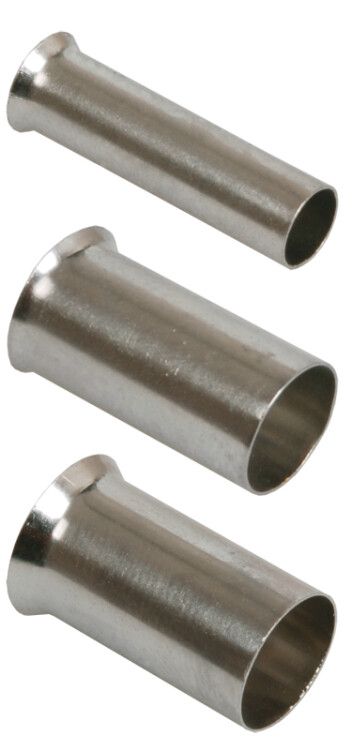

Наконечник-гильза НШВ, НГ 10-15 без изоляции (упаковка 20 шт) от бренда IEK предназначен для надёжного оконцевания медных жил сечением 10 мм2. Этот тип наконечника обеспечивает прочное механическое и электрическое соединение при монтаже в клеммниках, контакторах и других устройствах. Артикул uen11-4-10-15 соответствует стандартной комплектации упаковки из 20 штук.

Назначение и область применения

Наконечник-гильза НШВ, НГ 10-15 без изоляции используется для оконцевания одножильных и многожильных медных проводов сечением 10 мм2. Применяется там, где требуется плотное и долговечное соединение - например, в распределительных щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователей и силовых модулей. Подходит как для бытовых, так и для промышленных систем переменного и постоянного тока до 400 В.

Технические характеристики

• Сечение провода: 10 мм2 - оптимально для нагрузок до 80 А (при температуре +30C)
• Материал: медь - высокая электропроводность и термостойкость
• Покрытие: лужёное - предотвращает окисление, улучшает контакт и снижает переходное сопротивление
• Длина гильзы: 15 мм - достаточна для качественного обжима стандартным инструментом
• Наружный диаметр: 4,9 мм - совместим с большинством клеммных зажимов
• Внутренний диаметр: 4,5 мм - точно подходит для жил 10 мм2
• Форма фланца: трубчатая - равномерное распределение давления при обжиме
• Тип конструкции: стандартная - без изоляции, требует внешней защиты
• Цвет: серый - визуальное отличие от изолированных аналогов
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже

Совместимость и монтаж

Наконечник-гильза НШВ, НГ 10-15 без изоляции совместим с любыми клеммами, рассчитанными на диаметр 4,9 мм. Для установки необходим специальный обжимной инструмент с матрицей для сечений 10–16 мм2. Обжим должен выполняться в два захода: первый - на гильзу, второй - на фланец. После обжима проверьте герметичность соединения - провод не должен свободно двигаться внутри гильзы. Убедитесь, что изоляция кабеля не заходит в гильзу - она должна заканчиваться перед входом в наконечник.

Безопасность и стандарты

Наконечник-гильза НШВ, НГ 10-15 соответствует требованиям ГОСТ 7385-80 и международному стандарту IEC 60947-7-1. Лужёное покрытие повышает безопасность при работе во влажной среде. Однако, поскольку изделие не имеет изоляции, обязательна дополнительная защита - например, термоусадка, изолирующие колпачки или расположение в корпусе с степенью защиты IP54 и выше.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев
• Лужёное покрытие увеличивает срок службы контакта в условиях повышенной влажности
• Точная форма и размеры обеспечивают надёжный обжим даже при использовании недорогих инструментов
• Упаковка по 20 штук удобна для монтажных бригад - позволяет хранить и использовать без перебора

Ограничения применения

• Не применяется для алюминиевых жил - материал гильзы несовместим с алюминием
• Не предназначен для работы при напряжении свыше 400 В - риск пробоя и возгорания
• Отсутствие изоляции требует принудительной защиты в открытых местах - нельзя использовать без дополнительной изоляции
• Не рекомендован для частых вибраций без фиксации - возможен ослабление контакта

Примеры использования

• Подключение медного кабеля 10 мм2 к клемме автомата в щите управления
• Оконцевание жилы двигателя в панели частотного преобразователя
• Соединение провода с клеммой контактора в системе конвейера
• Запитка мощного нагревательного элемента через клеммную колодку

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы - 15 мм
• Используйте только инструмент с подходящими матрицами - некорректный обжим вызывает перегрев
• Проверяйте усилие обжима: после сжатия гильза должна плотно охватывать жилу без трещин
• Для длительной эксплуатации в агрессивной среде используйте термоусадку с клеевым слоем поверх наконечника
• Храните в сухом месте - хотя лужёное покрытие защищает от окисления, влага снижает надёжность контакта
