Наконечник-гильза с изолированным фланцем для жилы сечением 10кв.мм, длина контактной части 12мм, красный (НШВИ 10-12) | IF10-12RD DKC ДКС

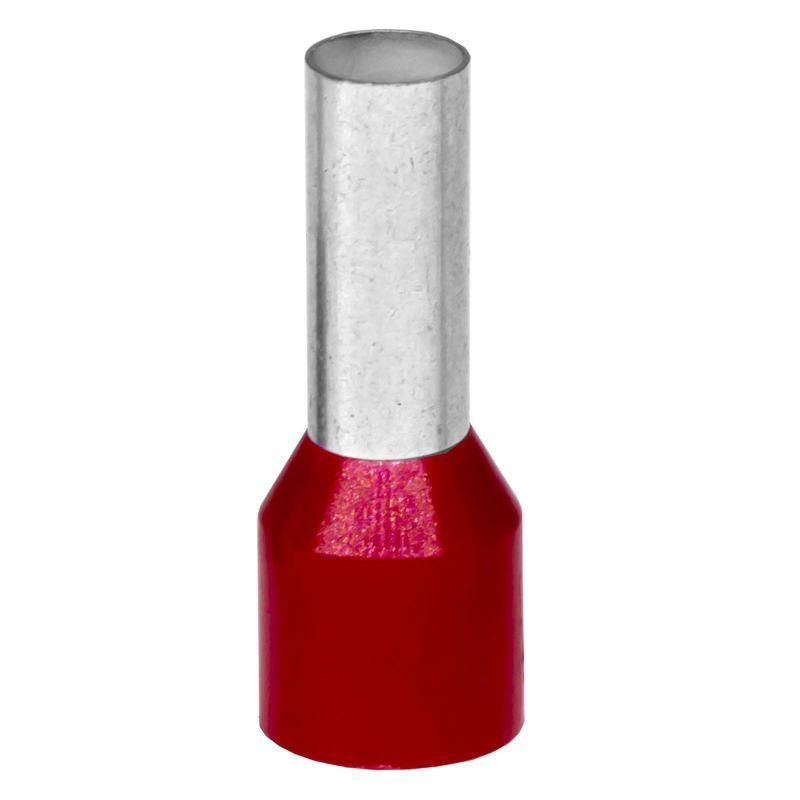

Наконечник-гильза с изолированным фланцем НШВИ 10-12 от DKC (ДКС) предназначен для надёжного оконцевания многожильных медных проводов сечением 10 кв. мм. Красная изолированная манжета обеспечивает визуальное отличие и безопасную изоляцию контакта, а улучшенная конструкция снижает риск повреждения жил при опрессовке.

Назначение и область применения

Наконечник-гильза НШВИ 10-12 используется для оконцевания многожильных проводников перед установкой в клеммы, автоматические выключатели, контакторы и другие соединительные устройства. Применяется в распределительных щитах, на промышленном оборудовании, в системах автоматизации и энергетике. Подходит для работ с медными жилами, где требуется прочное и долговечное соединение без потери гибкости провода.

Технические характеристики

• Сечение жилы: 10 кв. мм
• Длина контактной части: 12 мм
• Материал контактной части: медь М0
• Покрытие: олово с добавлением висмута (повышает проводимость и антикоррозийные свойства)
• Материал изоляции: полипропилен, не поддерживающий горение (стандарт UL94 HB)
• Цвет изоляции: красный
• Галогены: отсутствуют
• Тип: НШВИ (наконечник штыревой с изолированной втулкой)

Совместимость и монтаж

Наконечник-гильза НШВИ 10-12 совместим с клеммами и зажимами, рассчитанными на провод 10 кв. мм. Для монтажа используйте специальный пресс-клещи с матрицей, соответствующей размеру наконечника. Убедитесь, что инструмент имеет правильный профиль - это предотвращает пережим или недостаточное сжатие. После опрессовки проверьте механическую прочность соединения: провод не должен свободно выскальзывать из гильзы. Изолированный фланец позволяет выполнять монтаж без дополнительной изоляции, но требует соблюдения минимального расстояния до соседних токоведущих частей.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Отсутствие галогенов делает материал безопасным при возможном нагреве или возгорании - не выделяет токсичных паров. Соответствует требованиям к электроустановкам в помещениях с повышенными нормами пожаробезопасности. Произведён в соответствии с технологическими стандартами DKC для серий Quadro.

Преимущества

• Отсутствие заусенцев внутри изоляционной втулки - исключает повреждение жил при вставке
• Оловянное покрытие с висмутом увеличивает срок службы контакта и снижает переходное сопротивление
• Красный цвет изоляции упрощает идентификацию сечения провода в сложных схемах
• Изолированный фланец заменяет дополнительную изоляцию, экономя время монтажа
• Устойчивость к высоким температурам и химическим воздействиям благодаря составу полипропилена

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Рабочая температура ограничена свойствами полипропилена; не рекомендовано применение выше +105 C
• Не подходит для постоянного погружения в жидкости - IP-класс не указан, изоляция не является герметичной
• Запрещено использовать с алюминиевыми проводами - материал контактной части (медь) несовместим с алюминием

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям в щитах управления
• Оконцевание проводов на входе/выходе частотных преобразователей
• Соединение проводов с клеммами двигателей, насосов, конвейеров
• Монтаж в цепях управления станков с ЧПУ, где важна надёжность и компактность

Практические советы

• Перед монтажом убедитесь, что сечение жилы точно соответствует 10 кв. мм - меньшее сечение вызовет перегрузку, большее - невозможность запрессовать
• При использовании клещей выбирайте матрицу, помеченную как “NShVI 10” - некорректный инструмент деформирует гильзу
• Не снимайте изоляцию с провода длиннее 12 мм - лишняя часть жилы не будет заключена в гильзу и может ослабить контакт
• Проверяйте плотность опрессовки: после сжатия изоляция должна плотно прилегать к проводу, а металл гильзы - равномерно обжимать все жилы
• Артикул if10-12rd от DKC (ДКС) легко найти в каталогах по цвету и размеру - сохраняйте эти данные при заказе запасных элементов
