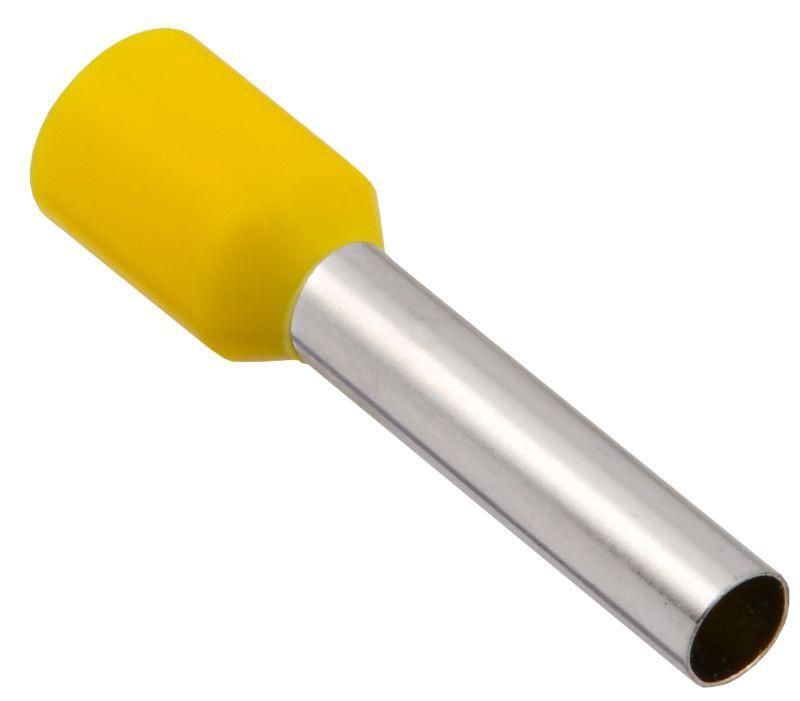

Наконечник НШВИ 6,0-18 6мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-018-006-100-G IEK

Наконечник НШВИ 6,0-18 6 мм2 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения медных проводов сечением 6 мм2 через опрессовку. Этот тип наконечника широко применяется в распределительных щитах, на оборудовании и в силовых цепях благодаря защищённой изоляции и удобному трубчатому фланцу.

Назначение и область применения

Наконечник НШВИ 6,0-18 6 мм2 с изолированным фланцем используется для оконцевания однопроволочных и многопроволочных медных жил в электрических цепях переменного и постоянного тока. Подходит для подключения к болтовым зажимам, автоматическим выключателям, контактным площадкам и клеммным колодкам. Часто встречается в промышленном оборудовании, системах управления, освещении и энергораспределении.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Длина втулки: 18 мм - обеспечивает прочную опрессовку и удержание жилы
• Материал втулки: медь, лужёная поверхность - снижает окисление и повышает долговечность контакта
• Материал изоляции: поливинилхлорид (PVC) - устойчив к механическим нагрузкам и воздействию среды
• Цвет изоляции: желтый - стандартизированная цветовая маркировка для быстрой идентификации
• Форма фланца: трубчатая - позволяет легко вставлять наконечник в клеммы без перекоса
• Изолированность: да - изоляция полностью покрывает основание, исключает риск замыкания
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник НШВИ 6,0-18 6 мм2 совместим с любыми клеммами, рассчитанными на провод 6 мм2 и диаметром отверстия до 6–7 мм. Для установки требуется специальный пресс-клещи с матрицей для наконечников типа ШВИ. Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и могут повредить втулку или изоляцию. После опрессовки проверьте герметичность соединения: жила должна плотно удерживаться внутри втулки, а изоляция не иметь трещин или деформаций.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и международным нормам для электроустановок. Лужёная медь предотвращает образование оксидов, что снижает нагрев в месте контакта. Изоляция PVC не распространяет горение и сохраняет целостность при температуре до +70 C. Применение этого изделия допускается в помещениях с нормальной влажностью и без агрессивных химических сред.

Преимущества

• Изолированный фланец исключает случайное прикосновение к токоведущим частям после монтажа
• Лужёная поверхность увеличивает срок службы контакта и снижает переходное сопротивление
• Трубчатая форма фланца упрощает ввод в клемму и минимизирует риск перекоса
• Ярко-жёлтая изоляция позволяет быстро отличить этот наконечник от других по цветовой маркировке
• Высокая механическая прочность втулки обеспечивает надёжность даже при вибрационных нагрузках

Ограничения применения

• Не предназначена для работы при температурах выше +70 C - возможна деформация PVC-изоляции
• Не рекомендуется использовать в условиях повышенной влажности, открытых площадках или на улице без дополнительной защиты
• Подходит только для медных жил - несовместим с алюминием или сплавами
• Не следует применять для проводов сечением меньше 4 мм2 или больше 10 мм2 - это нарушит качество опрессовки

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Оконцевание проводов питания двигателей, насосов и компрессоров
• Запитка клеммных колодок в системах автоматизации и управления
• Монтаж светильников и группового освещения в производственных помещениях

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину втулки - 18 мм. Лишняя изоляция может помешать плотному контакту.
• Выбирайте клещи с матрицей, подходящей именно для НШВИ 6 мм2 - использование неверной матрицы приведёт к плохой опрессовке.
• Проверяйте усилие опрессовки: качественный контакт имеет равномерную форму без вмятин или трещин на изоляции.
• Храните наконечники в сухом месте - длительное воздействие влаги может вызвать окисление лужёной меди, особенно при повреждённой изоляции.
• Артикулы ugn11-018-006-100-g от GENERICA и IEK взаимозаменяемы - можно использовать любой из них в одном проекте без потери качества.
