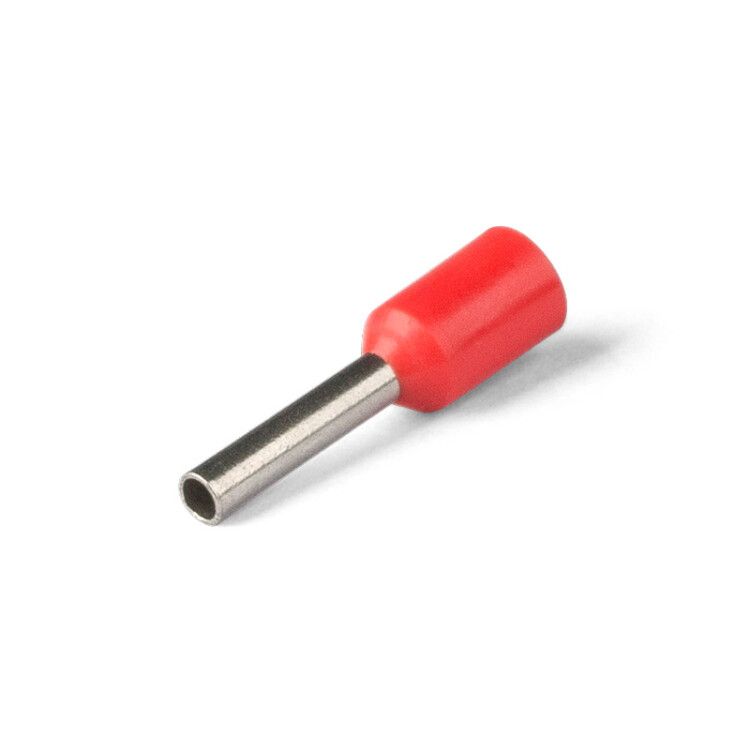

Наконечник штыревой втулочный изолированный НШВИ 6.0-18 - 79450 КВТ

Наконечник штыревой втулочный изолированный НШВИ 6,0-18 (100 шт/упак) КВТ предназначен для надёжного оконцевания гибких многопроволочных медных проводников сечением 6 мм² методом опрессовки. Благодаря изолированной конструкции и лужёной меди, этот наконечник обеспечивает безопасное соединение с клеммами без необходимости предварительного облуживания провода.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 6,0-18 (100 шт/упак) КВТ используется для преобразования гибких многожильных проводов в жёсткий штыревой контакт, совместимый с клеммными колодками, автоматическими выключателями, контакторами и другими коммутационными устройствами. Применяется в силовых цепях до 690 В, особенно там, где важна надёжность соединения и устойчивость к вибрациям — например, на пультах управления, распределительных щитах, станках, конвейерах и системах автоматизации.

Технические характеристики

• Сечение проводника: 6 мм²
• Длина втулки: 18 мм
• Внутренний диаметр втулки: 3,5 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: желтый (соответствует DIN 46228-4)
• Рабочее напряжение: до 0,69 кВ (690 В)
• Температурная стойкость: до +105 °C (как для изоляции, так и для эксплуатации)
• Способ монтажа: опрессовка специальным инструментом
• Конструкция: трубчатая, с формой Easy Entry
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 6,0-18 (100 шт/упак) КВТ совместим с любыми клеммами, рассчитанными на штыревые соединения с диаметром штыря, соответствующим внешнему размеру втулки после опрессовки. Для монтажа требуется пресс-клещи с матрицей, подходящей под сечение 6 мм². Убедитесь, что обжим происходит строго на медной части втулки — изоляция не должна деформироваться. Форма Easy Entry позволяет легко вводить многожильный провод даже при слегка сплющенных или переплетённых концах. После опрессовки изоляция остаётся целой и плотно прилегает к основанию втулки.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена — материал не выделяет токсичных газов при нагреве или возгорании, что повышает безопасность в закрытых помещениях. Цветовая маркировка соответствует стандарту DIN 46228-4, что исключает путаницу при работе с несколькими сечениями. Температурная стойкость 105 °C гарантирует работу в условиях повышенного тепла, характерном для электрошкафов и промышленного оборудования. Соответствие ТУ 3424-001-59861269-2004 подтверждает соответствие требованиям к качеству и прочности соединений.

Преимущества

• Заменяет операцию облуживания — экономит время и снижает риск брака при сборке
• Лужёная медь улучшает проводимость и защищает от окисления
• Гибкая изоляция из PP не трескается при температурных колебаниях
• Форма Easy Entry значительно ускоряет установку провода
• Цветовая маркировка упрощает идентификацию сечений в комплексных схемах
• Высокая механическая прочность соединения после опрессовки

Ограничения применения

Наконечник штыревой втулочный изолированный НШВИ 6,0-18 (100 шт/упак) КВТ не предназначен для одножильных проводов — он рассчитан исключительно на гибкие многопроволочные. Не используйте его в средах с постоянным воздействием открытого пламени или температурами выше 105 °C. Также не допускается применение с проводами большего сечения — это приведёт к плохому контакту и перегреву. Не рекомендуется использовать в условиях частого механического изгиба самого наконечника — он не является гибким элементом, а служит точкой фиксации.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение проводов с клеммами частотных преобразователей и контроллеров
• Монтаж сигнальных цепей на пультах управления промышленными станками
• Обжим проводов в устройствах автоматики, где требуется высокая надёжность и долгий срок службы

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода полностью вошли в втулку — не должно быть торчащих кончиков
• Выбирайте пресс-клещи с правильной матрицей для 6 мм²; некорректный инструмент повредит втулку или не обеспечит герметичный контакт
• При использовании в шкафах с высокой температурой — убедитесь, что рядом нет источников тепла, способных превысить 105 °C
• При замене старых наконечников — учтите, что посадочный диаметр втулки 3,5 мм требует соответствующего размера клеммы
• Храните в сухом месте — хотя изоляция влагостойкая, длительное воздействие воды может повлиять на качество контакта
