Наконечник штыревой втулочный изолированный НШВИ 6.0-10 (100 шт/упак) | 92306 КВТ

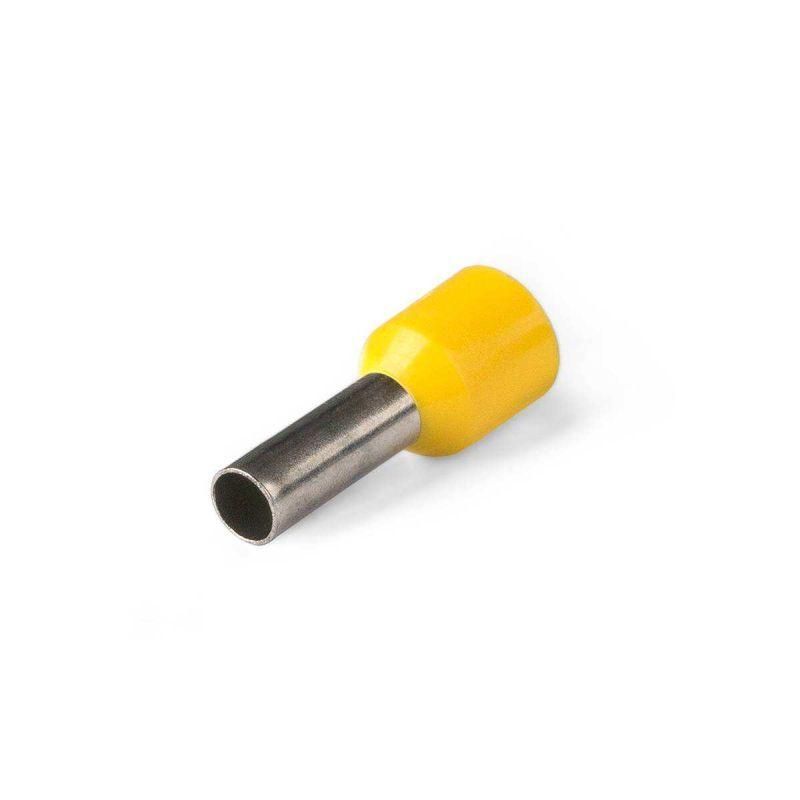

Наконечник штыревой втулочный изолированный НШВИ 6.0-10 от КВТ предназначен для надёжного соединения гибких многопроволочных медных проводов с клеммами, автоматизируя процесс монтажа и исключая необходимость облуживания. Артикул 92306 применяется там, где важна безопасность, долговечность и точная идентификация соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 6.0-10 используется для оконцевания одиночных многожильных медных проводов сечением 6 мм2. Преобразует мягкий провод в жёсткий штырь, который легко вставляется в клеммы, болтовые зажимы и разъёмы. Применяется в распределительных щитах, на станках, в системах управления, конвейерах и других устройствах, где требуется надёжный контакт без потери гибкости провода.

Технические характеристики

• Сечение провода: 6 мм2
• Максимальное рабочее напряжение: 690 В
• Материал втулки: медь марки М1
• Покрытие втулки: электролитическое лужение - улучшает проводимость и защищает от окисления
• Материал изоляции: полипропилен без галогенов - не выделяет токсичных веществ при перегреве
• Термостойкость изоляции: до 105 C
• Цвет изоляции: красный - соответствует стандарту DIN 46228-4 для сечения 6 мм2
• Форма манжеты: коническая, тип «Easy Entry» - упрощает ввод провода
• Обжим: выполняется по всей медной втулке, включая изоляционную манжету

Совместимость и монтаж

Наконечник НШВИ 6.0-10 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром, соответствующим сечению 6 мм2. Для установки требуется специальный обжимной инструмент с матрицей для втулочных наконечников. Обжим должен охватывать всю медную часть и частично изоляцию - так обеспечивается механическая прочность и герметичность контакта. Не допускается использование плоскогубцев или самодельных инструментов - это повредит втулку и снижает надёжность соединения.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена, что соответствует требованиям безопасности при работе в закрытых помещениях и в условиях возможного перегрева. Цветовая маркировка соответствует DIN 46228-4, что гарантирует быструю визуальную идентификацию сечения провода. Устройство проектировалось с учётом требований к электроустановкам до 1000 В переменного тока.

Преимущества

• Устраняет необходимость в облуживании - экономит время и исключает риск брака при пайке
• Коническая форма манжеты позволяет легко ввести провод даже при слабом освещении
• Лужёная медь обеспечивает стабильный контакт и предотвращает коррозию
• Изоляция плотно прилегает к втулке - не сползает при нагрузке
• Цветовая маркировка по DIN уменьшает вероятность ошибки при сборке
• Поддерживает высокую температуру эксплуатации - до 105 C

Ограничения применения

• Не предназначается для одножильных проводов - только для многопроволочных
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не является водонепроницаемой
• Не подходит для проводов сечением меньше 4 мм2 или больше 10 мм2 - не обеспечит надёжного обжима
• Не использовать в цепях с импульсными токами выше 10 кА - не проверено на такие нагрузки

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммами частотных преобразователей
• Монтаж сигнальных линий на промышленных контроллерах
• Запитка двигателей и датчиков в конвейерных системах
• Работа в распределительных коробках с ограниченным пространством

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - не более и не менее
• Проверьте соответствие диаметра клеммы и штыря - для НШВИ 6.0-10 он составляет около 6–7 мм
• Используйте только инструмент с регулируемым усилием - пережим деформирует втулку, недожим - вызывает плохой контакт
• После монтажа проверьте прочность соединения легким растяжением - провод не должен выскальзывать
• Храните наконечники в сухом месте - влага может повлиять на качество лужения
• Для удобства монтажа используйте наборы с цветной маркировкой - сразу видно, какой наконечник нужен
