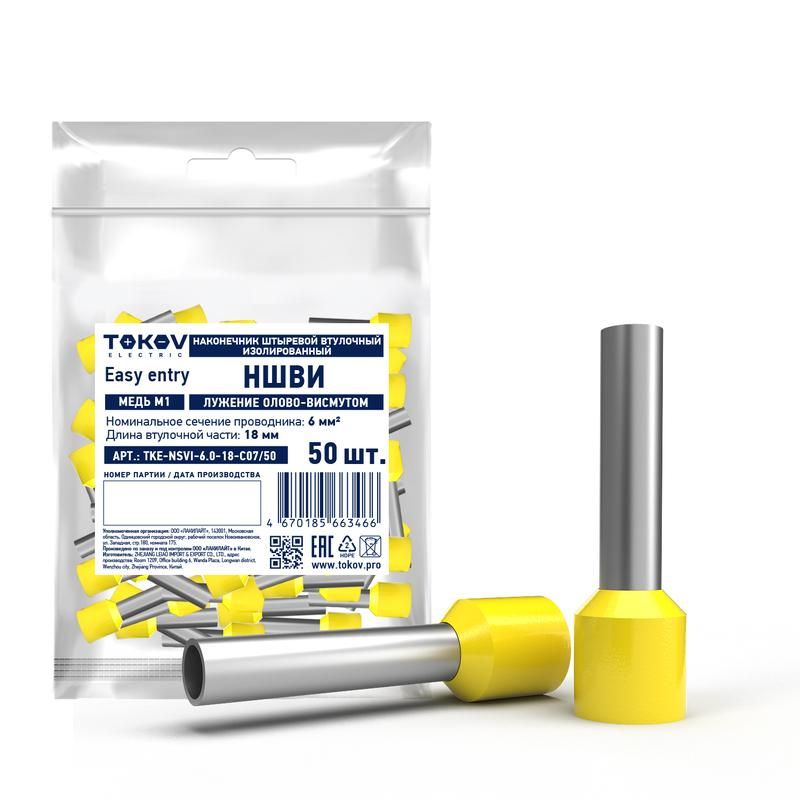

Наконечник штыревой втулочный изолированный НШВИ 6.0-18 TOKOV ELECTRIC TKE-NSVI-6.0-18-C07/50

Наконечник штыревой втулочный изолированный 6.0-18 НШВИ от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 6 мм2, предназначенный для быстрого и безопасного подключения к клеммам, разъёмам и контактным площадкам. Артикул tke-nsvi-6.0-18-c07/50 обеспечивает изолированную фиксацию без лишних операций, снижает риск замыканий и ускоряет сборку.

Назначение и область применения

Наконечник штыревой втулочный изолированный 6.0-18 НШВИ используется для создания прочного и долговечного электрического контакта между проводом и клеммой. Подходит для установки на штыревые разъёмы, клеммники, автоматические выключатели, контакторы и распределительные щиты. Применяется в промышленной автоматизации, системах управления, силовой электронике и оборудовании с высокими требованиями к безопасности.

Технические характеристики

• Номинальное сечение проводника: 6 мм2 - оптимально для медных жил этого размера;
• Длина втулки: 18 мм - достаточна для надёжного обжима без перегрузки материала;
• Материал втулки: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, не горюч, не выделяет токсичных веществ при нагреве;
• Цвет изоляции: желтый - стандартизированная цветовая маркировка для удобства идентификации;
• Изолированный: да - защищённая конструкция исключает случайные касания и короткие замыкания;
• Без галогенов: да - материал не выделяет опасных газов при возгорании, соответствует экологическим нормам.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный 6.0-18 НШВИ совместим с любыми штыревыми клеммами, имеющими внешний диаметр до 6–7 мм. Для монтажа требуется обжимной инструмент с матрицей для сечений 4–6 мм2. Обжим должен быть равномерным - не допускается деформация изоляции или трещины в втулке. После обжима проверьте плотность фиксации: провод не должен свободно двигаться внутри втулки.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным соединителям для низковольтных цепей. Материал изоляции PP не содержит галогенов, что делает его безопасным для использования в закрытых помещениях и зонах с повышенными требованиями к пожаробезопасности. Соответствует рекомендациям IEC 60947-7-1 и ГОСТ Р 50030.5.5.

Преимущества

• Уже изолированный - не требует дополнительной термоусадки или изоленты;
• Жёлтый цвет легко отличить от других типов наконечников, снижает вероятность ошибки при сборке;
• Высокая механическая прочность втулки из меди гарантирует стабильный контакт даже при вибрациях;
• Экологически безопасный материал изоляции - подходит для объектов с жесткими экологическими нормами.

Ограничения применения

Наконечник штыревой втулочный изолированный 6.0-18 НШВИ не предназначен для работы с алюминиевыми проводами - возможен химический контакт и окисление. Также не следует использовать при температуре выше +105 C - полипропилен начинает терять форму. Не применяйте в условиях постоянного погружения в жидкости - хотя изоляция герметична, она не рассчитана на длительное воздействие воды под давлением.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления;
• Фиксация проводов к клеммам контакторов на конвейерах;
• Сборка панелей питания для станков ЧПУ с частыми вибрациями;
• Замена старых неизолированных наконечников в модернизируемых системах.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 18 мм. Лишняя изоляция мешает качественному контакту;
• Обязательно используйте инструмент с регулировкой усилия - слабый обжим вызывает люфт, слишком сильный - разрушает втулку;
• Проверяйте соответствие диаметра штыря клеммы и наконечника: если штырь больше 7 мм - выбирайте другой тип;
• Артикул tke-nsvi-6.0-18-c07/50 выпускается в упаковках по 50 штук - экономично для массового монтажа.
