Наконечник кабельный штыревой круглый изолированный НШКИ 6.0-13 серия ПРОФИ - 69805 КВТ

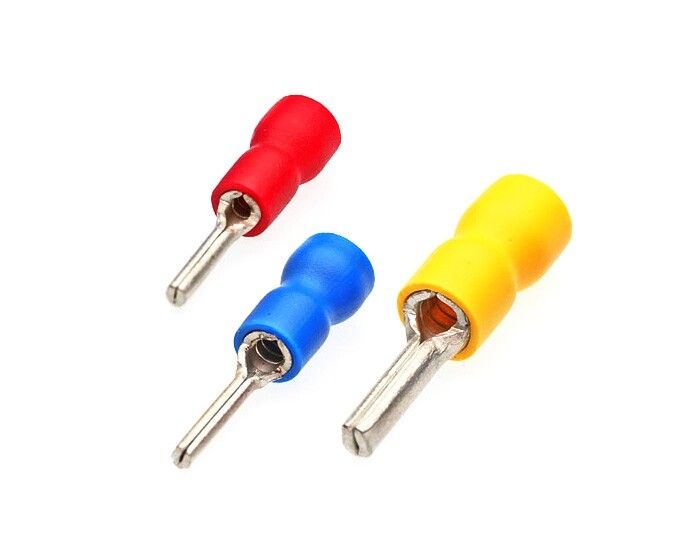

Наконечник штыревой кабельный круглый изолированный НШКИ 6.0-13 серия ПРОФИ (500 шт/упак) от КВТ предназначен для надежного оконцевания гибких многопроволочных медных проводников сечением до 6 мм2 методом опрессовки. Этот тип наконечника сочетает в себе функциональность втулочных аналогов, но занимает меньше места на клеммах и упрощает сборку. Применяется в распределительных щитах, панелях управления и силовой аппаратуре с рабочим напряжением до 690 В.

Назначение и область применения

Наконечник штыревой кабельный круглый изолированный НШКИ 6.0-13 серия ПРОФИ (500 шт/упак) используется для создания долговечного электрического контакта между медным проводом и клеммой оборудования. Подходит для работы с гибкими многожильными проводами в условиях повышенной вибрации и частых перегрузок. Часто применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, щитах управления и силовых установках.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Внутренний диаметр трубы: 3,4 мм - соответствует диаметру многопроволочной жилы
• Материал контакта: медь марки М1 с электролитическим лужением - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: самозатухающий ПВХ пластикат класса горючести V-0 по UL94
• Температурная стойкость: до +75 C - допустимо использование в помещениях с нормальным температурным режимом
• Номинальное напряжение: 690 В - безопасна для сетей переменного тока до этой величины
• Цвет изоляции: желтый - стандартизированная цветовая маркировка для быстрой идентификации
• Способ монтажа: опрессовка специальными клещами
• Форма контактной площадки: штыревая - совместима с большинством стандартных клеммных колодок и болтовых соединений

Совместимость и монтаж

Наконечник штыревой кабельный круглый изолированный НШКИ 6.0-13 серия ПРОФИ (500 шт/упак) рассчитан на опрессовку провода поверх изолирующей манжеты - это исключает риск повреждения изоляции во время монтажа. Для фиксации требуется специальный инструмент - опрессовочные клещи с матрицей под диаметр 3,4 мм и усилием не менее 10–15 кН. Установка возможна даже при наличии слабой зачистки жилы благодаря конструкции «Easy Entry». Диаметр штыря позволяет использовать наконечник с клеммами типа M4–M6. Не рекомендуется применять с однопроволочными жесткими проводами - они плохо деформируются при опрессовке и снижают надежность контакта.

Особенности конструкции

• «Easy Entry»: раструб из мягкого ПВХ облегчает введение многопроволочной жилы - особенно удобно при работе в труднодоступных местах или при высоких темпах сборки.
• Засечки внутри трубы: продольные насечки обеспечивают механическое сцепление с проводом, предотвращают выскальзывание жилы даже при вибрации.
• Незаваренный стык: технологичный шов на контактной трубке сохраняет целостность материала и равномерно распределяет нагрузку при опрессовке.
• Мультиразмерность: один размер НШКИ 6.0-13 заменяет несколько втулочных наконечников - снижает количество запчастей на складе и ускоряет работу.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, что соответствует требованиям UL94 Class V-0 - материал не распространяет пламя при возгорании. Номинальное напряжение 690 В обеспечивает соответствие европейским стандартам IEC 60947 и ГОСТ Р 50030.5.1. Луженое покрытие снижает риск окисления контакта, что важно для длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Уменьшение числа типоразмеров: три штыревых наконечника заменяют девять втулочных - проще хранить и выбирать.
• Высокая механическая прочность соединения благодаря засечкам и качественной опрессовке.
• Защита изоляции при монтаже - можно опрессовывать поверх манжеты без риска ее повреждения.
• Стандартный желтый цвет легко отличается от других наконечников - снижает вероятность ошибки при сборке.
• Подходит для массового производства и сервисного обслуживания благодаря скорости монтажа.

Ограничения применения

• Не предназначены для постоянного погружения в воду или открытых уличных установок - IP-класс защиты не указан, изоляция не герметизирует соединение полностью.
• Работают только с медными многопроволочными проводами - несовместимы с алюминием или однопроволочными жилами.
• Температурный предел +75 C - нельзя использовать рядом с нагревательными элементами, в печных камерах или в устройствах с высокой плотностью тепловыделения.
• Требуют обязательного использования правильных опрессовочных клещей - попытки затянуть вручную или обычными плоскогубцами приведут к плохому контакту и перегреву.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах.
• Присоединение проводов к клеммам частотных преобразователей и пускателей.
• Монтаж цепей управления на станках с ЧПУ - где важна виброустойчивость соединений.
• Обслуживание систем освещения и HVAC в коммерческих зданиях.

Практические советы

• Перед опрессовкой обязательно зачистите жилу на длину, равную глубине трубки наконечника - около 10–12 мм.
• Выбирайте клещи с матрицей, подходящей именно под НШКИ 6.0-13 - используйте метки на инструменте или таблицу производителя.
• Проверьте качество опрессовки: после сжатия изоляция должна оставаться целой, а провод не должен свободно двигаться в трубке.
• Храните упаковку с наконечниками в сухом месте - хотя изоляция термостойкая, длительное воздействие влаги может снизить адгезию.
• Этот наконечник - часть серии ПРОФИ от КВТ; если вам нужны другие сечения, проверьте наличие НШКИ 2.5-13, 4.0-13 и 10.0-13 - они работают по тому же принципу.
