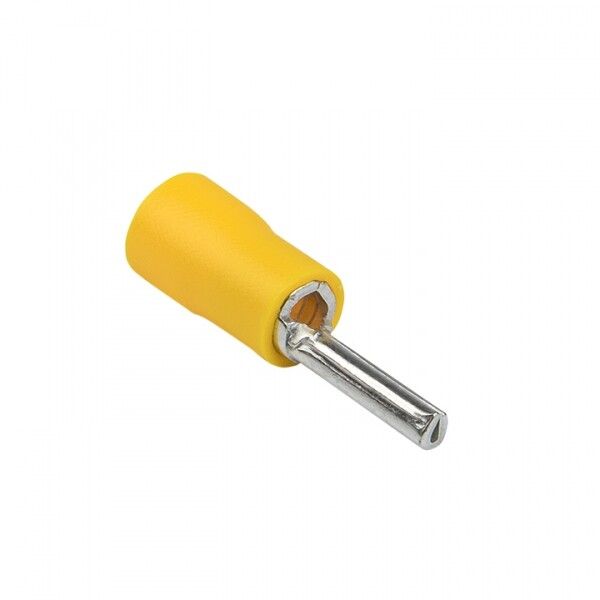

Наконечник штыревой круглый изолированный НШКИ 2.5-6.0 (уп 50шт) EKF PROxima | nshki-2.5-6.0

Наконечник штыревой круглый изолированный НШКИ 2.5-6.0 от EKF - это надёжный элемент для соединения многожильных медных проводов с оборудованием через опрессовку. Продукт серии PROxima рассчитан на работу в условиях повышенной влажности и перепадов температур, обеспечивает безопасную передачу тока до 48 А и соответствует требованиям промышленного монтажа.

Назначение и область применения

Наконечник штыревой круглый изолированный НШКИ 2.5-6.0 предназначен для оконцевания многожильных медных проводов сечением от 2,5 до 6 мм2. Он используется там, где требуется прочное и защищённое соединение с контактами штифтового типа - например, в автоматических выключателях, УЗО, клеммных блоках, контакторах и распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных системах управления.

Технические характеристики

• Номинальное сечение провода: 2,5–6 мм2
• Номинальный ток: 48 А
• Рабочее напряжение: до 690 В
• Диаметр внутренней втулки: 3,4 мм
• Материал проводника: медь лужёная
• Изоляция: поливинилхлорид (ПВХ), жёлтого цвета
• Конструкция втулки: короткая
• Покрытие: электролитическое лужение
• Диапазон рабочих температур: от –40 C до +80 C
• Способ монтажа: опрессовка
• Упаковка: 50 штук

Совместимость и монтаж

Наконечник штыревой круглый изолированный НШКИ 2.5-6.0 совместим с любым оборудованием, имеющим цилиндрические штифтовые контакты подходящего диаметра. Монтаж осуществляется исключительно методом опрессовки специальными клещами. Важно: опрессовка должна выполняться **по всей длине металлической втулки**, а не по изоляционному кожуху - даже если он виден сверху. Это гарантирует механическую прочность и минимальное переходное сопротивление. Для проводов с лаковой изоляцией предварительная зачистка не обязательна - наконечник допускает опрессовку прямо по лаку.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности промышленной электротехники. Лужёное покрытие снижает риск окисления и улучшает долговременную проводимость. Гарантийный срок - 84 месяца. Сертифицирован для работы в средах с высокой влажностью и запылённостью благодаря герметичной ПВХ-изоляции.

Преимущества

• Изолированная конструкция защищает от случайного замыкания и поражения током
• Лужёная медь повышает антикоррозийную стойкость и продлевает срок службы
• Жёлтая изоляция позволяет легко идентифицировать тип и сечение наконечника
• Короткая втулка удобна для компактных распределительных устройств
• Не требует предварительной зачистки проводов с лаковой изоляцией

Ограничения применения

Наконечник штыревой круглый изолированный НШКИ 2.5-6.0 нельзя использовать для одножильных проводов - они не обеспечивают достаточного контакта при опрессовке. Также не рекомендовано применение вне указанного диапазона температур (–40…+80 C) и при напряжении выше 690 В. Не подходит для алюминиевых проводов. Категорически запрещена попытка монтажа путём зажима болтом - это нарушит целостность изоляции и вызовет нагрев.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите освещения
• Соединение фазных проводов с клеммами УЗО в квартире
• Монтаж проводов в частотном преобразователе на производстве
• Обвязка двигателей и насосов с клеммными колодками

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей размеру втулки - некорректный инструмент деформирует контакт и снижает надёжность
• Перед монтажом проверьте соответствие сечения провода: слишком тонкий провод будет люфтить, слишком толстый - не войдёт
• При работе в сыром помещении используйте наконечник именно с ПВХ-изоляцией - она лучше сохраняет свои свойства, чем термоусадка
• Храните упаковку закрытой - хотя материал устойчив к влаге, длительное воздействие пыли может затруднить опрессовку
• На каждый наконечник приходится один провод - не пытайтесь вставлять несколько жил в одну втулку
