Наконечник штыревой круглый с изолир.фланцем, 2,5-6мм.кв. 2,6х13мм. | 2C1P DKC ДКС

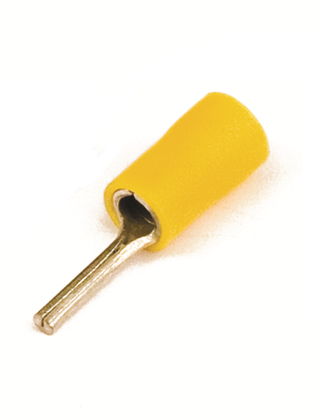

Наконечник штыревой изолированный круглого сечения 2,5–6 кв.мм, длина 13 мм, с изолирующим фланцем, НШкИ, QUADRO, DKC предназначен для надёжного соединения медных жил в электрических цепях до 600 В. Благодаря изолированному фланцу и лужёной меди он сочетает безопасность, долговечность и совместимость с широким спектром клемм.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 2,5–6 мм2. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования, где требуется защищённое и надёжное соединение. Подходит для систем переменного и постоянного тока. Особенно эффективен там, где важна защита от случайного контакта - например, на клеммах автоматических выключателей, контакторов или кросс-модулей.

Технические характеристики

• Тип: штыревой, изолированный, круглого сечения (НШкИ)
• Номинальное сечение кабеля: 2,5–6 мм2
• Длина штыря: 13 мм
• Материал контакта: электротехническая медь
• Покрытие: лужёное (защита от окисления)
• Изоляция: поливинилхлорид (ПВХ), цвет - жёлтый
• Изолирующий фланец: да, предотвращает замыкание на корпус
• Совместим с лакированной изоляцией проводов: да
• Стандарт: соответствует требованиям ГОСТ/IEC

Совместимость и монтаж

Наконечник НШкИ, QUADRO, DKC устанавливается на жилу с помощью опрессовки специальным клещами. Для надёжного соединения используйте матрицы, подходящие под сечение 2,5–6 мм2. Убедитесь, что обжим выполнен равномерно - металл должен полностью заполнить гильзу, а изоляция не должна повреждена. Контактная часть штыря стандартизована и совместима с большинством клеммных колодок, в том числе с сериями QUADRO, WAGO, Phoenix Contact. Диаметр штыря подобран под стандартные отверстия 4–5 мм.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к механическим нагрузкам и температурным перепадам. Жёлтый цвет изоляции соответствует принятой цветовой маркировке для низковольтных цепей. Лужёное покрытие снижает риск коррозии в условиях повышенной влажности. Соответствие стандарту гарантирует соответствие требованиям безопасности при использовании в промышленном оборудовании.

Преимущества

• Изолированный фланец исключает риск короткого замыкания на заземлённые элементы
• Лужёная медь увеличивает срок службы контакта и улучшает проводимость
• Гибкость сечений (2,5–6 мм2) позволяет использовать один тип наконечника вместо нескольких
• Совместимость с лаковой изоляцией - удобен для работы с моторами, трансформаторами и другими устройствами с эмалированными проводами
• Яркий жёлтый цвет упрощает визуальный контроль и диагностику

Ограничения применения

Не применяется для алюминиевых жил - материал контакта рассчитан только на медь. Не рекомендован для высокочастотных цепей свыше 10 кГц, так как форма и материалы не оптимизированы для эффекта кожи. Температурный режим ограничен рабочими границами ПВХ: от -40C до +80C. Не следует применять в средах с воздействием растворителей, масел или агрессивных химикатов - изоляция может деформироваться.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммами контакторов и реле в панелях управления
• Оконцевание жил в частотных преобразователях и пускателях
• Работа с двигателями, где провода имеют лаковое покрытие
• Монтаж в пищевой и фармацевтической промышленности - благодаря герметичности и легкости очистки

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не более 10–12 мм, чтобы избежать выпирания жилы за пределы наконечника
• Проверьте, что обжим не сдавил изоляционный фланец - это нарушит защитную функцию
• Для многожильных проводов слегка закрутите жилы перед вставкой - это повысит прочность соединения
• При установке в плотные клеммы проверяйте, чтобы штырь свободно вошёл - если есть усилие, возможно, несоответствие размера
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить её свойства
