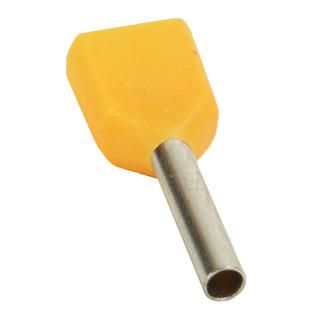

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 6.0-14 (уп.100шт) КЭАЗ 278052

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-6,0-14 от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением 6 мм2 каждый в одном контакте. Этот компонент применяется в распределительных щитах, на автоматах и других устройствах, где требуется одновременное подключение двух жил - особенно удобен при сборке шлейфов и плотной установке аппаратов в ряд.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-6,0-14 используется для оконцевания пары медных проводов, чтобы они могли быть зажаты в одном клеммном соединении. Подходит для работы в цепях переменного и постоянного тока до 400 В. Часто применяется при подключении автоматических выключателей, УЗО, реле и другого оборудования, установленного в один ряд - позволяет избежать лишних перемычек и уменьшает громоздкость сборки.

Технические характеристики

• Тип: штыревой втулочный, под два провода
• Сечение каждого провода: 6 мм2 (в сумме - 12 мм2)
• Общее сечение: 2×6,0 мм2
• Длина втулки: 14 мм
• Материал контактной части: медь, лужённая
• Материал изоляции: поливинилхлорид (ПВХ), черный цвет
• Номинальное напряжение: 400 В
• Соответствие AWG: 14
• Рабочий температурный диапазон: от –40 C до +80 C
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-6,0-14 совместим с клеммами, рассчитанными на штыревые наконечники сечением до 6 мм2. Для монтажа необходимо:

• Зачистить изоляцию с обоих проводов на длину, соответствующую глубине втулки (не более 14 мм);
• Вставить оба провода в втулку так, чтобы жилы полностью вошли;
• Обжать специальным инструментом (клещами) с матрицей для двойных наконечников - давление должно равномерно деформировать втулку вокруг обеих жил;
• Убедиться, что изоляция не повреждена и не заходит внутрь контактной части.

Не используйте обычные клещи для одиночных наконечников - это приведёт к плохому обжатию и перегреву.

Безопасность и стандарты

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-6,0-14 соответствует требованиям к безопасности для электротехнической продукции, применяемой в сетях до 400 В. Материал изоляции - ПВХ - обеспечивает механическую прочность и устойчивость к воздействию масла, бензина и большинства бытовых химикатов. Лужёное покрытие снижает риск окисления меди и увеличивает срок службы контакта.

Преимущества

• Один наконечник заменяет две отдельные перемычки - экономит место в щите и упрощает сборку;
• Изолированный корпус предотвращает случайные замыкания между фазами или с массой;
• Лужёная медь обеспечивает стабильную проводимость даже при длительной нагрузке;
• Высокая термостойкость (–40…+80 C) делает его пригодным для холодных и жарких помещений;
• Упаковка по 100 штук оптимальна для профессионального монтажа и серийного производства.

Ограничения применения

• Подходит только для медных жил - не использовать с алюминием;
• Максимальное сечение одного провода - 6 мм2; нельзя подключать провода больше этого значения;
• Не предназначены для высокочастотных или импульсных цепей с частотой выше 50/60 Гц - возможны потери и нагрев;
• Не рекомендовано многократное демонтаж-монтаж: после нескольких раз обжатия металл может ослабнуть, снижается надёжность контакта.

Примеры использования

• Подключение двух выходных проводов от УЗО к одному автоматическому выключателю;
• Сборка шлейфа при последовательном подключении нескольких модульных устройств в DIN-рейке;
• Присоединение двух жил к клемме теплового реле или контактора;
• Формирование ответвлений в распределительных коробках без использования клеммных колодок.

Практические советы

• Перед обжатием проверьте, что оба провода полностью вошли в втулку - недостаточная длина вызывает плохой контакт;
• Выбирайте обжимные клещи с регулировкой усилия и подходящей матрицей для типа T-Shv2 - это гарантирует герметичное соединение;
• При использовании в условиях повышенной влажности или на улице - дополнительно изолируйте место входа проводов в наконечник термоусадкой;
• Артикул 278052 от КЭAZ Optima - часть серии OptiKit T/S, которая стандартизована для совместимости с другими элементами этой линейки - удобно при закупке комплектов.
