Наконечник штыревой втулочный изолированный F-14 мм 2х6 мм² (НШВи(2) 6.0-14/НГи2 6,0-14) зеленый | 08-2811 REXANT MEET

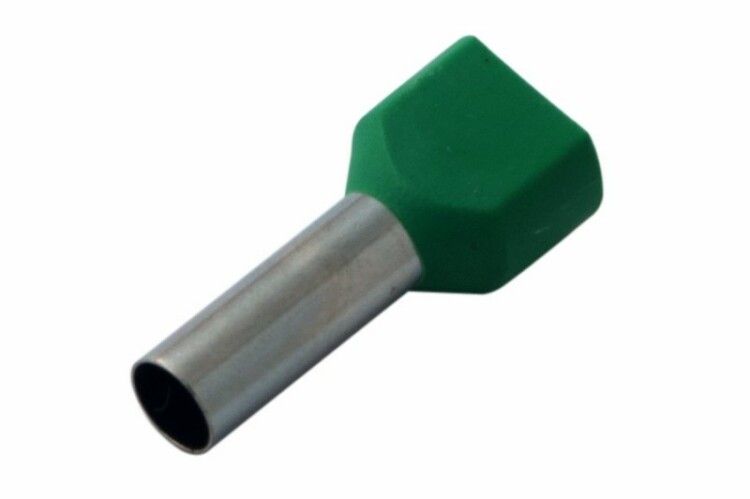

Наконечник штыревой втулочный изолированный F-14 мм 2х6 мм2 (НШВи(2) 6.0-14 / НГи2 6,0-14) зеленый от Rexant предназначен для надежного и быстрого подключения двух многожильных медных проводов сечением 6 мм2 каждый. Этот тип наконечника устраняет необходимость в скрутках и облуживании, обеспечивает герметичное соединение и легко монтируется стандартными обжимными инструментами.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-14 мм 2х6 мм2 (НШВи(2) 6.0-14 / НГи2 6,0-14) зеленый используется для создания прочного и долговечного электрического контакта между двумя проводами и контактной площадкой - например, в автоматических выключателях, клеммных колодках, контакторах или распределительных щитах. Применяется в промышленном оборудовании, системах автоматизации, бытовых электросетях и на транспорте. Особенно эффективен там, где требуется подключить два провода к одной точке без увеличения габаритов соединения.

Технические характеристики

• Номинальное сечение проводника: 6 мм2 (два провода одновременно)
• Длина втулки: 14 мм
• Диаметр отверстия: 5,3 мм - совместим с болтами и штырями стандартного размера M5–M6
• Материал втулки: латунь с луженым покрытием - повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и влаге
• Цвет изоляции: зеленый - стандартизирован для обозначения заземления (PE) в соответствии с ГОСТ Р 50462
• Тип конструкции: двойной втулочный - позволяет соединить два провода в одном корпусе
• Способ монтажа: обжимной - требует применения кримпера
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-14 мм 2х6 мм2 (НШВи(2) 6.0-14 / НГи2 6,0-14) зеленый совместим с обжимными инструментами, поддерживающими размеры до 6 мм2. Для качественного обжима рекомендуются следующие модели:

• HT-8164 (арт. 12-3206)
• HT-301E (арт. 12-3114)
• HT-301S (арт. 12-3119, 12-3019-4)

Перед монтажом необходимо зачистить изоляцию с обоих проводов на длину, соответствующую глубине втулки (не менее 14 мм). Жилы вставляются в втулку через коническую ПВХ-манжету - она предотвращает выпадение проводников и снижает риск повреждения жил при введении. Обжим выполняют одним движением, контролируя плотность соединения - после обжима металл втулки должен полностью охватывать провода без видимых трещин или перекосов.

Безопасность и стандарты

Цвет изоляции - зеленый - соответствует требованиям ГОСТ Р 50462 для обозначения защитного заземления (PE). Луженое покрытие латуни снижает риск окисления и обеспечивает стабильный контакт даже во влажной среде. Материал изоляции - ПВХ - не распространяет горение и сохраняет форму при температуре до +80 C. Соответствие стандартам IEC 60947-7-1 и DIN 46228 реализовано конструкцией, хотя явное указание сертификации в исходных данных отсутствует.

Преимущества

• Экономия времени - один наконечник заменяет две отдельные точки подключения
• Увеличенная надежность - вместо скрутки получается единое металлическое соединение
• Защита от влаги и пыли благодаря изолированной конструкции
• Стандартизованный цвет (зеленый) упрощает идентификацию цепи заземления
• Луженая латунь снижает переходное сопротивление и продлевает срок службы

Ограничения применения

• Не предназначено для одножильных проводов - работает только с многожильными медными жилами
• Максимальное сечение - 6 мм2 на каждую жилу; применение более толстых проводов недопустимо
• Работает только при использовании правильного обжимного инструмента - ручное сжатие плоскогубцами вызывает плохой контакт и риск нагрева
• Не рекомендуется для постоянного погружения в воду - изоляция ПВХ не обеспечивает IP67/68
• Не подходит для высокочастотных или импульсных цепей без дополнительной проверки

Примеры использования

• Подключение заземляющего провода от распределительного щита к группе оборудования (станки, насосы, освещение)
• Объединение двух выходных проводов от терморегулятора перед подключением к клемме контактора
• Монтаж в пультах управления, где ограниченное пространство требует компактного решения
• Замена старых скруток в старых установках при модернизации электропроводки

Практические советы

• Выбирайте обжимной инструмент с матрицей, точно соответствующей размеру 6 мм2 - некорректный инструмент деформирует втулку и снижает надежность
• Проверьте, что оба провода полностью вошли в втулку - если одна жила торчит, соединение будет ненадежным
• После обжима потяните за провода - они должны остаться неподвижными внутри наконечника
• При работе в условиях повышенной влажности используйте этот наконечник только в закрытых щитах - он не является водонепроницаемым
• Запомните: зеленый цвет = заземление. Не путайте с другими цветами - это важно для безопасности
