Набор втулочных наконечников М-3450-2 - 75271 КВТ

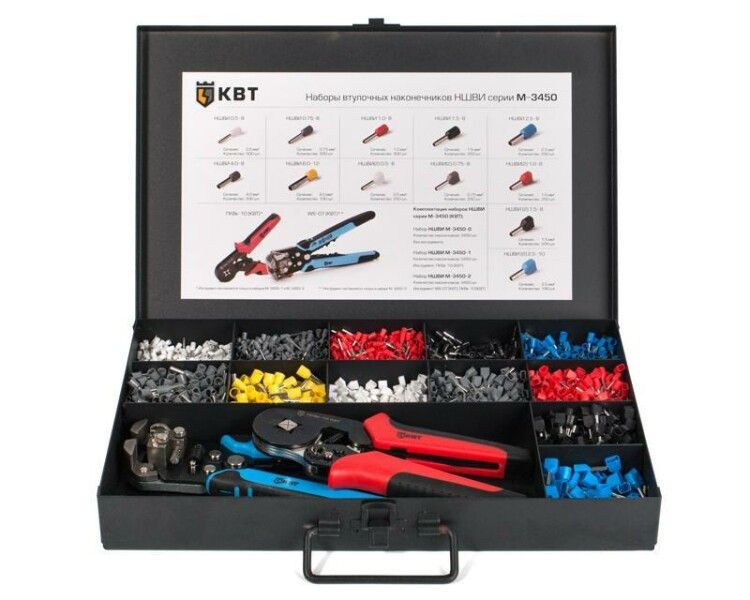

Набор наконечников штыревых втулочных изолированных М-3450-2 КВТ - это готовый комплект для быстрого и надёжного соединения проводов сечением 6 мм2 методом опрессовки. Подходит для работ в распределительных щитах, на оборудовании и в промышленной автоматике. Комплексное решение от бренда КВТ включает все необходимые наконечники и инструменты в одном кейсе.

Назначение и область применения

Набор наконечников штыревых втулочных изолированных М-3450-2 КВТ предназначен для создания качественных электрических соединений между медными проводами и контактами аппаратов, клемм, автоматических выключателей и других устройств. Применяется в электроустановках до 0,69 кВ, где требуется надёжное и защищённое соединение. Особенно удобен для сервисных служб, электромонтажников и мастерских, которые часто меняют или ремонтируют цепи.

Технические характеристики

• Сечение жилы: 6 мм2 - подходит для проводов с таким же сечением, не рекомендуется использовать с более толстыми или тонкими проводами
• Тип наконечника: трубчатый втулочный - обеспечивает плотную фиксацию при опрессовке
• Материал: медь - высокая проводимость, устойчивость к окислению
• Изоляция: полипропилен (PP) - термостойкая, устойчивая к механическим повреждениям
• Температурная стойкость: до 105 C - работает в условиях повышенной температуры, например, рядом с нагревательными элементами
• Номинальное напряжение: 0,69 кВ - допустимо применение в сетях до 690 В переменного тока
• Цвет изоляции: соответствует DIN 46228-4 - цветовая маркировка позволяет легко отличить наконечники по размеру
• Вес набора без инструмента: 2,2 кг
• Габариты кейса: 328×220×42 мм - компактный, удобен для переноски и хранения

Совместимость и монтаж

Наконечники совместимы с любыми клеммами и зажимами, рассчитанными на провода 6 мм2. Для установки используется опрессовка - не требует пайки или болтового крепления. Инструменты в комплекте (ПКВк-10 и WS-07) обеспечивают точное обжатие и подготовку провода:

• ПКВк-10 - ручной пресс для опрессовки втулочных наконечников
• WS-07 - стриппер для безопасного снятия изоляции без повреждения жилы

Перед монтажом проверьте, что диаметр жилы точно соответствует 6 мм2. Перегрузка или недожим снижают надёжность соединения.

Безопасность и стандарты

Изолированные наконечники соответствуют требованиям DIN 46228-4 по цветовой маркировке и механической прочности. Полипропиленовая изоляция предотвращает случайное прикосновение к токоведущим частям. Температурная стойкость 105 C гарантирует работу в нормальных условиях эксплуатации. Напряжение 0,69 кВ соответствует классу защиты для слаботочного и средненагруженного оборудования.

Преимущества

• Универсальный состав: в наборе есть как одинарные, так и двойные втулочные наконечники - покрывает большинство типичных задач
• Цветовая маркировка по DIN - исключает ошибки при сборке
• Металлический кейс с 12 отделениями - сохраняет порядок, защищает от потери и повреждений
• Инструменты в комплекте - не нужно докупать пресс или стриппер отдельно
• Высокая надёжность соединения благодаря медным наконечникам и качественной опрессовке

Ограничения применения

• Не предназначены для многожильных проводов сечением менее 6 мм2 - возможен люфт и плохой контакт
• Работают только с медными проводами - не подходят для алюминиевых
• Температура выше 105 C может деформировать изоляцию - не применяйте рядом с мощными нагревателями или печами
• Не используются в условиях постоянного погружения в воду - IP-класс не указан, изоляция не герметична

Примеры использования

• Подключение клемм на автоматах в распределительном щите
• Соединение проводов с клеммами частотных преобразователей
• Монтаж контактов на двигателях, насосах, конвейерах
• Обслуживание систем управления и автоматизации
• Замена изношенных наконечников во время планового осмотра оборудования

Практические советы

• Перед опрессовкой обязательно удалите всю изоляцию с конца провода - используйте WS-07 для точного среза
• Выбирайте правильный матрицу в ПКВк-10 - она должна точно соответствовать размеру наконечника
• Проверяйте качество обжатия: после опрессовки наконечник не должен болтаться на проводе
• Храните набор в сухом месте - даже металлический кейс не защищает от конденсата при резких перепадах температур
• При работе в ограниченном пространстве - используйте наконечники с длинной втулкой для лучшего доступа к клемме
