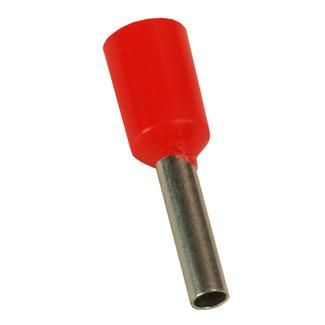

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-6.0-12 (уп.100шт) КЭАЗ 278030

Наконечник штыревой втулочный НШвИ T-Shv-PVC-6,0-12 от КЭАЗ Optima предназначен для надежного оконцевания одножильных медных проводов сечением 6 мм2. Упакован по 100 штук, этот наконечник используется в распределительных щитах, на автоматах и контакторах, обеспечивая прочное соединение без потерь тока. Артикул 278030 соответствует серии OptiKit T/S.

Назначение и область применения

Наконечник штыревой втулочный НШвИ T-Shv-PVC-6,0-12 применяется для оконцевания медных проводов в электрических цепях переменного и постоянного тока до 400 В. Подходит для подключения к автоматическим выключателям, контактным устройствам, клеммным колодкам и другим компонентам в щитах управления. Часто используется при сборке шлейфов - последовательных соединений между рядом установленных аппаратов.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Размер по AWG: 12
• Материал наконечника: медь с луженым покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: черный
• Длина втулки: 12 мм
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип конструкции: стандартная втулочная, одноштыревая
• Изоляция: да, полностью закрывает место соединения

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ T-Shv-PVC-6,0-12 совместим с болтовыми зажимами и клеммами, рассчитанными на штыревые наконечники диаметром, соответствующим сечению 6 мм2. Для установки используйте обжимной инструмент с матрицей для медных наконечников сечением 6 мм2. Обжим должен быть равномерным - без трещин изоляции и перекоса штыря. Луженое покрытие снижает риск окисления, что особенно важно при длительной эксплуатации в условиях повышенной влажности.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для оборудования до 400 В. Материал изоляции - ПВХ - устойчив к механическим повреждениям и воздействию масла, бензина и большинства бытовых химикатов. Температурный диапазон позволяет использовать изделие в холодных помещениях и теплых электрощитах. Соответствие стандартам IEC/EN 60947-7-1 и ГОСТ Р 50030.5.5 реализуется через сертифицированную продукцию КЭАЗ.

Преимущества

• Луженое покрытие предотвращает окисление меди, продлевая срок службы соединения
• ПВХ-изоляция защищает от случайного прикосновения и замыкания
• Удобная форма штыря обеспечивает плотный контакт даже при многократном демонтаже
• Черный цвет изоляции улучшает визуальное различение фаз и цепей при обслуживании
• Высокая термостойкость допускает применение в широком спектре условий

Ограничения применения

• Не предназначена для многожильных проводов - требуется предварительная опрессовка жил
• Не рекомендуется для внешней установки без защиты от прямого UV-излучения - ПВХ со временем становится хрупким
• Подходит только для проводов строго 6 мм2; использование с меньшим или большим сечением нарушает контакт и безопасность
• Не следует использовать в средах с высокой концентрацией паров растворителей - они размягчают ПВХ

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Создание шлейфа между несколькими модульными автоматами в одном ряду
• Присоединение проводов к клеммам контакторов и реле в системах управления станками
• Формирование выходных цепей от частотных преобразователей к двигателям

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 6 мм2 требует точного подбора инструмента
• Обязательно используйте обжимные клещи с регулировкой усилия - слабый обжим вызывает нагрев, слишком сильный - повреждает жилу
• При работе в условиях влаги или запыленности дополнительно герметизируйте место соединения термоусадкой
• Артикул 278030 часто заказывают партиями - упаковка из 100 штук экономична для крупных проектов
• Храните наконечники в сухом месте - хотя изоляция защищена, длительное воздействие влаги может повредить луженое покрытие
