Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC-4.0-6.0 (уп.100шт) КЭАЗ 278020

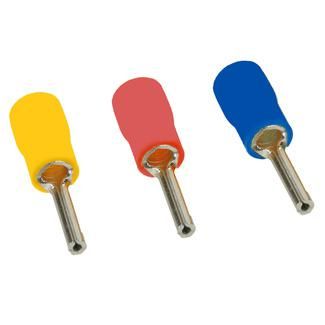

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC-4,0-6,0 - это изолированный медный наконечник с луженым покрытием, предназначенный для надежного соединения многожильных проводов сечением 4–6 мм2 с клеммами оборудования. Упакован по 100 штук, продукт серийно выпускается брендом КЭАЗ Optima в рамках линейки OptiKit T.

Назначение и область применения

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC-4,0-6,0 используется для оконцевания медных многожильных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам, реле и другому силовому оборудованию. Подходит для работы в цепях переменного и постоянного тока до 400 В. Часто применяется на промышленном оборудовании: станках, конвейерах, щитах управления, системах автоматизации.

Технические характеристики

• Тип: штыревой круглый, изолированный
• Номинальное сечение провода: 4–6 мм2
• Материал контакта: медь, луженая поверхность
• Изоляция: поливинилхлорид (ПВХ), желтый цвет
• Рабочее напряжение: до 400 В
• Диапазон температур: от –40 C до +80 C
• Форма гильзы: короткая
• Метрический размер резьбы: не предусмотрен (для штыревых контактов без резьбы)

Совместимость и монтаж

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC-4,0-6,0 совместим с клеммами, рассчитанными на штыревые контакты диаметром, соответствующим сечению 4–6 мм2. Для установки используйте обжимной инструмент с матрицей для круглых наконечников. Обжим должен быть равномерным - не допускается пережим изоляции или недостаточное сжатие гильзы. После обжима проверьте прочность фиксации провода внутри гильзы.

Безопасность и стандарты

Наконечник штыревой круглый НШкИ OptiKit T Shk-PVC-4,0-6,0 соответствует требованиям к безопасности для электротехнической продукции, применяемой в сетях до 400 В. Луженое покрытие снижает риск окисления и улучшает долговечность контакта. Изоляция из ПВХ обеспечивает механическую защиту и предотвращает случайное замыкание между соседними клеммами.

Преимущества

• Луженая медь повышает проводимость и защищает от коррозии в условиях повышенной влажности
• ПВХ-изоляция устойчива к воздействию масла, бензина и большинства бытовых химикатов
• Желтый цвет изоляции позволяет легко идентифицировать тип и сечение наконечника при обслуживании
• Короткая гильза удобна для компактных распределительных щитов и плотно упакованных клеммных колодок
• Упаковка по 100 шт. оптимальна для массового монтажа и складского учета

Ограничения применения

• Не предназначен для одножильных проводов - требует многожильной медной жилы
• Не подходит для клемм с зажимом типа “винт-пластина” без возможности вставки штыря
• Работает только при температуре выше –40 C; при более низких значениях изоляция становится хрупкой
• Не рекомендован для применения в средах с высоким уровнем UV-излучения или открытого солнца - ПВХ со временем теряет эластичность

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Обжим проводов питания на клеммах частотного преобразователя
• Соединение сигнальных проводов с клеммами PLC-модулей
• Завершение проводов в клеммных колодках конвейерных систем

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - лишняя изоляция мешает качественному контакту
• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - повреждает жилы
• Проверяйте соответствие диаметра штыря и внутреннего отверстия клеммы - даже при правильном сечении провода возможна несовместимость
• Храните наконечники в сухом месте - хотя изоляция герметична, длительная влажность может привести к окислению меди внутри
• Для крупносерийного монтажа используйте специализированные держатели для наконечников - экономят время и минимизируют потери
