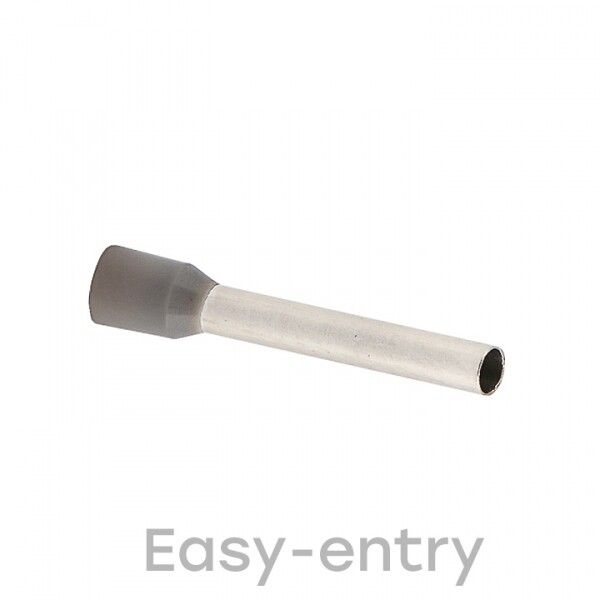

Наконечник штыревой втулочный НШвИ 4,0-18 (50шт.) EKF | nhvi-4.0-18

Наконечник штыревой втулочный НШвИ 4,0-18 от EKF - это готовое решение для надёжного соединения многожильных медных проводов с клеммами оборудования. Благодаря встроенной изоляции и лужёной меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность контакта. Артикул nhvi-4.0-18 входит в серию PROxima и рассчитан на сечение 4 мм2.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 4,0-18 предназначен для соединения многожильных проводов с клеммами автоматических выключателей, контакторов, реле, распределительных щитов и другого электрооборудования. Подходит для проводов типа ПВ-3, ПВС, ПУГНП и аналогичных. Применяется в промышленном оборудовании, системах автоматизации, бытовых и коммерческих электрощитах.

Технические характеристики

• Поперечное сечение провода: 4 мм2
• Длина втулки: 18 мм
• Материал контактной части: медь, лужёная
• Материал изоляции: полипропилен (PP)
• Форма фланца: трубчатая
• Тип конструкции: стандартная
• Изоляция: да, цельная манжета
• Количество в упаковке: 50 штук
• Цвет изоляции: серый

Совместимость и монтаж

Наконечник НШвИ 4,0-18 совместим с любыми штыревыми клеммами, соответствующими сечению 4 мм2. Для установки используется специальный пресс-клещи с матрицей для втулочных наконечников. Перед опрессовкой провод зачищается на длину втулки (18 мм), вставляется до упора и зажимается равномерным давлением. Лужёная поверхность обеспечивает хороший контакт даже при частых температурных циклах. Изоляционная манжета не требует дополнительной изоляции после монтажа.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к качеству и безопасности для электроустановок. Материалы соответствуют нормам для внутреннего монтажа. Содержание галогенов в изоляции допустимо - не рекомендуется для применений с жесткими требованиями к низкому дымовыделению (например, метро, тоннели, суда). Сертификация EKF PROxima подтверждает соответствие ГОСТ и международным практикам для подобных изделий.

Преимущества

• Не требуется облуживание провода перед монтажом - экономия времени и снижение риска брака
• Лужёная медь улучшает проводимость и защищает от окисления
• Цельная изоляция из полипропилена не сползает и не трескается при перегибах
• Развальцованный конец втулки облегчает введение многожильного провода
• Упаковка по 50 штук удобна для постоянного использования на объекте

Ограничения применения

• Не предназначены для одножильных проводов - возможен плохой контакт и деформация
• Не подходят для высоких частот (>1 kHz) в силовой аппаратуре - из-за эффекта кожи
• Не используются в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>105 C)
• Запрещено использовать с проводами сечением меньше 2,5 мм2 или больше 6 мм2 - риск перегрева или слабого зажима

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Соединение проводов с клеммами частотных преобразователей
• Монтаж цепей управления на станках с ЧПУ
• Подключение терморегуляторов и датчиков в HVAC-системах
• Обвязка контакторов в распределительных щитах торговых центров

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей типу НШвИ - некорректный инструмент вызывает плохую опрессовку
• Проверяйте глубину введения провода: он должен доходить до упора внутри втулки, иначе контакт будет нестабильным
• При работе с проводами ПВ-3 - не перегибайте их слишком сильно перед введением, чтобы не повредить жилы
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может снизить качество контакта
• Артикул nhvi-4.0-18 - идеально сочетается с другими элементами серии PROxima от EKF для унифицированного монтажа
