Наконечник штыревой втулочный изолированный НШвИ(2) 4-12 (50шт.) EKF PROxima | nhvi2-4.0-12

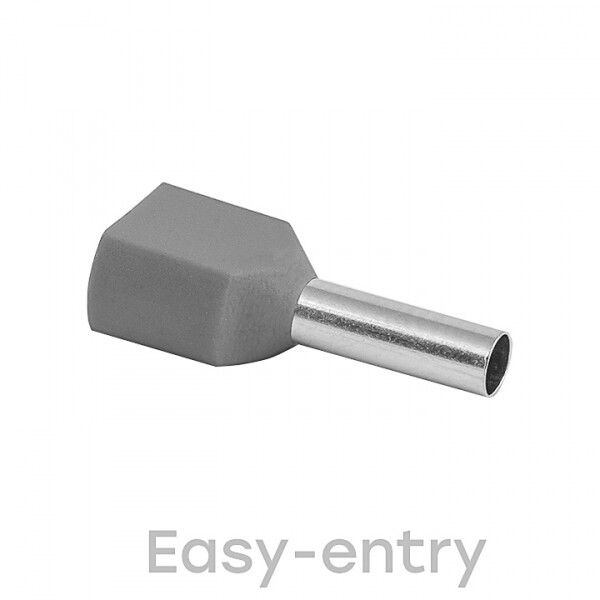

Наконечник штыревой втулочный изолированный НШвИ(2) 4-12 от EKF - это готовое решение для оконцевания многожильных медных проводов сечением 4 мм2 без предварительного облуживания. Благодаря встроенной изоляции и лужёной медной втулке, этот наконечник ускоряет монтаж и повышает надёжность соединений в распределительных щитах, автоматике и силовых цепях. Артикул nhvi2-4.0-12 рассчитан на 50 штук в упаковке.

Назначение и область применения

Наконечник НШвИ(2) 4-12 предназначен для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, КГ и аналогичных. Он используется там, где требуется прочное и долговечное соединение с зажимами аппаратов - например, в автоматах, контакторах, клеммных колодках и коммутационных устройствах. Подходит для установки в бытовых, промышленных и коммунальных системах управления.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Тип конструкции: двойной втулочный (два канала для двух проводов)
• Материал втулки: медь лужёная
• Длина втулки: 12 мм
• Диаметр внешний: 4,2 мм
• Диаметр внутренний: 3,7 мм
• Изоляция: полипропилен (PP), серого цвета
• Напряжение: до 690 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Покрытие: электролитическое лужение
• Срок гарантии: 84 месяца
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник НШвИ(2) 4-12 совместим с любыми зажимами, рассчитанными на провод 4 мм2 и диаметром входного отверстия не менее 4,2 мм. Для монтажа необходима опрессовка - использование клещей с матрицей для втулочных наконечников. Обязательно проверьте соответствие размера матрицы: она должна плотно обжать втулку без деформации изоляции. Развальцованный конец втулки облегчает введение провода, особенно при работе с многопроволочными жилами. Не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для электротехнических изделий, применяемых в сетях переменного тока до 1000 В. Лужёное покрытие снижает риск окисления и увеличивает срок службы соединения. Материал изоляции - полипропилен, который устойчив к механическим нагрузкам и не выделяет токсичных веществ при нагреве. Однако продукт содержит галогены - не рекомендован для использования в закрытых помещениях с особыми требованиями к пожаробезопасности (например, метро, больницы, объекты с высокими нормами экологической безопасности).

Преимущества

• Устраняет необходимость вручную облуживать провод перед установкой - экономит время и исключает ошибки монтажа
• Интегрированная изоляция защищает от случайного касания и короткого замыкания между соседними контактами
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Двойная втулка позволяет одновременно оконцевать два провода - удобно при подключении параллельных цепей
• Стандартный размер и форма обеспечивают совместимость с большинством европейских и отечественных клемм

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многопроволочных
• Не подходит для проводов сечением меньше 4 мм2 или больше - возможен слабый контакт или разрыв изоляции
• Запрещено использовать в условиях постоянного погружения в воду - IP-класс защиты не указан, изоляция не герметична
• Не рекомендуется для сред с высоким содержанием химически активных веществ (агрессивные пары, кислоты, растворители)
• Содержит галогены - не подходит для систем с требованием “halogen-free”

Примеры использования

• Подключение проводов к автоматическим выключателям в щите освещения
• Оконцевание фазных и нулевых проводов в частном доме при замене УЗО
• Присоединение к клеммам термореле, магнитных пускателей и реле времени
• Обустройство цепей управления на конвейерах, насосных станциях, вентиляционных системах
• Монтаж в распределительных коробках промышленных цехов с повышенной вибрацией

Практические советы

• Перед опрессовкой убедитесь, что все проволочки провода заполнены втулку - не допускайте выпадения жил
• Выбирайте инструмент с регулировкой усилия: слишком сильное давление раздавит изоляцию, слабое - не обеспечит надёжный контакт
• Проверяйте качество обжима: после опрессовки попробуйте потянуть провод - он не должен выскальзывать
• При использовании в условиях вибраций (станки, транспорт) дополнительно фиксируйте провод хомутом рядом с наконечником
• Храните в сухом месте - даже с изоляцией длительное воздействие влаги может вызвать окисление меди
• Артикул nhvi2-4.0-12 - идеальный выбор, когда нужен компактный, надёжный и уже подготовленный к монтажу элемент вместо ручного облуживания
