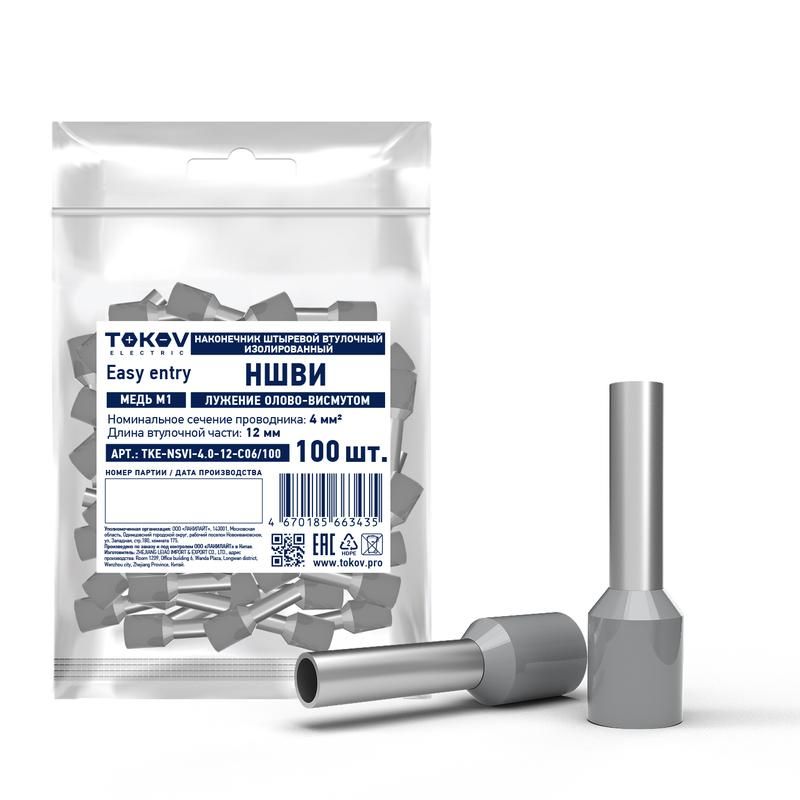

Наконечник штыревой втулочный изолированный НШВИ 4.0-12 TOKOV ELECTRIC TKE-NSVI-4.0-12-C06/100

Наконечник штыревой втулочный изолированный 4.0-12 НШВИ от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 4 мм2, предназначенный для быстрого и безопасного подключения к клеммам, разъёмам и контактным площадкам. Артикул tke-nsvi-4.0-12-c06/100 обеспечивает герметичную изоляцию и устойчивость к механическим нагрузкам, что делает его подходящим для промышленной автоматизации, силовой электроники и распределительных щитов.

Назначение и область применения

Наконечник штыревой втулочный изолированный 4.0-12 НШВИ используется для создания прочного и долговечного контакта между медным проводом и зажимами оборудования. Подходит для подключения к болтовым клеммам, разъёмам типа Faston, клеммным колодкам и другим точкам соединения, где требуется исключить открытую часть жилы. Применяется в системах управления, на станках, в пультах, в распределительных щитах и других местах, где важна безопасность и компактность.

Технические характеристики

• Номинальное сечение проводника: 4 мм2 - оптимально для проводов с током до 25–30 А в нормальных условиях
• Длина втулки: 12 мм - достаточна для плотного обжатия без перегрузки жилы
• Материал втулки: медь - высокая электропроводность и устойчивость к окислению
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не выделяет галогены при нагреве
• Цвет изоляции: серый - стандартизированная цветовая маркировка для удобства идентификации
• Тип конструкции: стандартная - одноразовый обжим, без возможности демонтажа
• Галогены: отсутствуют - соответствует требованиям экологической безопасности (RoHS)

Совместимость и монтаж

Наконечник штыревой втулочный изолированный 4.0-12 НШВИ совместим с клеммами, рассчитанными на штыревые контакты шириной до 6,3 мм. Для установки необходим специальный обжимной инструмент с матрицей для сечений 4 мм2. Обжим должен выполняться равномерно - не допускается деформация изоляции или повреждение жилы. После обжима проверьте, чтобы провод не выпадал из втулки и изоляция не треснула. Убедитесь, что посадочный диаметр клеммы соответствует внешнему диаметру наконечника - он составляет около 6,8 мм.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный 4.0-12 НШВИ изготовлен без галогенов, что снижает риск образования токсичных газов при перегреве или возгорании. Материал изоляции - полипропилен - устойчив к температуре до +105 C, что позволяет использовать его в большинстве промышленных условий. Соответствует общепринятым требованиям к качеству электроизоляционных изделий, хотя явного указания на ГОСТ или IEC отсутствует - применяется как промышленный стандарт.

Преимущества

• Изолированная конструкция защищает от случайного замыкания и поражения током
• Медная втулка обеспечивает минимальное переходное сопротивление
• Полипропиленовая изоляция не растрескивается при низких температурах
• Серый цвет легко отличить от других типов наконечников при обслуживании
• Отсутствие галогенов - безопаснее для окружающей среды и персонала

Ограничения применения

Наконечник штыревой втулочный изолированный 4.0-12 НШВИ не предназначен для многожильных проводов с очень мягкими жилами (например, класса 5 и выше) без предварительной пропайки или запрессовки. Не рекомендуется применять в условиях постоянного воздействия масел, растворителей или агрессивных химикатов - полипропилен устойчив, но не является химически нейтральным ко всем веществам. Также не следует использовать при температурах ниже –40 C и выше +105 C - возможна потеря эластичности изоляции.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение проводов с клеммами частотных преобразователей
• Фиксация проводов питания на контроллерах PLC
• Установка в цепях управления конвейеров и пневматических систем
• Замена старых неизолированных наконечников в модернизируемых объектах

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 12 мм - не больше, не меньше
• Обязательно используйте обжимной клещи с правильной матрицей - некорректный инструмент вызывает плохой контакт
• Проверяйте качество обжима: после сборки попробуйте слегка потянуть провод - он не должен выскакивать
• Артикул tke-nsvi-4.0-12-c06/100 продается упаковками по 100 штук - экономично для массового монтажа
• Храните в сухом месте - даже изолированные наконечники чувствительны к влаге при длительном воздействии
