Наконечник штыревой втулочный изолированный НШВИ(2) 4.0-12 - 79470 КВТ

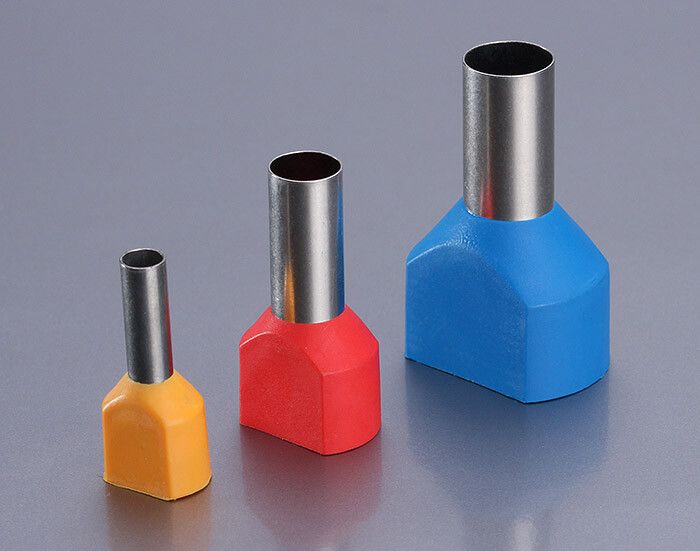

Наконечник штыревой втулочный изолированный НШВИ(2) 4.0-12 КВТ - двойной соединительный элемент для надёжного опрессованного подключения двух многожильных медных проводников сечением 4 мм2. Подходит для плотных распределительных щитов, автоматических выключателей и силовых клемм. Артикул 79470 соответствует серии НШВИ(2) от бренда КВТ.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 4.0-12 КВТ предназначен для оконцевания двух одновременно подключаемых гибких многопроволочных медных проводов. Преобразует их концы в единый жесткий штырь, который легко вставляется в клеммы автоматов, контакторов, рубильников и других устройств. Особенно эффективен там, где невозможно использовать два отдельных наконечника - например, при ограниченном пространстве в щите или при необходимости соединить два провода одного сечения перед входом в одну клемму.

Технические характеристики

• Номинальное сечение проводника: 4 мм2 - подходящий диапазон для двух проводов по 4 мм2 каждый
• Длина втулки: 12 мм - обеспечивает достаточную площадь опрессовки для прочного соединения
• Материал втулки: медь марки М1 - высокая электропроводность и механическая устойчивость
• Покрытие: луженое - предотвращает окисление, улучшает пайку и снижает переходное сопротивление
• Материал изоляции: полипропилен (PP) - термостабильный, безгалогенный, безопасный при нагреве
• Температурная стойкость изоляции: 105 C - допустимо длительное использование при повышенных температурах
• Рабочий температурный диапазон: от –40 C до +105 C - подходит для холодных помещений и нагреваемых зон
• Номинальное напряжение: 0,69 кВ - класс защиты для сетей до 690 В переменного тока
• Диаметр внешний: 4,2 мм - совместим с большинством стандартных клеммных блоков
• Диаметр внутренний: 3,8 мм - точно соответствует сечению 4 мм2
• Цвет изоляции: серый - соответствует цветовой маркировке DIN 46228-4 для сечения 4 мм2
• Форма фланца: трубчатая - обеспечивает равномерное давление при опрессовке
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 4.0-12 КВТ монтируется исключительно методом опрессовки специальным клещами. Не требует пайки или сварки. Удобно использовать с матрицами для сечения 4–6 мм2. Перед опрессовкой необходимо зачистить изоляцию проводов на длину 12 мм и вставить оба провода в втулку до упора. После этого выполняют равномерный обжим по всей длине втулки - изоляция остаётся целой и служит дополнительной защитой от случайного касания токоведущих частей. Коническая форма входа ("Easy Entry") позволяет легко заводить провода даже при слегка деформированных жилах.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - при перегреве не выделяет токсичных газов, что важно для замкнутых пространств. Соответствие цветовой маркировке DIN 46228-4 гарантирует быстрое распознавание сечения провода по цвету изоляции. Сертифицирован по ТУ 3424-001-59861269-2004, что подтверждает соответствие требованиям к качеству и безопасности для электроустановок в России.

Преимущества

• Заменяет необходимость облуживания проводов - экономит время и исключает риск перегрева при пайке
• Обеспечивает надёжное соединение двух проводов одним компонентом - снижает количество точек подключения
• Защитная изоляция предотвращает случайные замыкания между соседними клеммами
• Стандартный цвет и размеры позволяют легко найти аналоги и запчасти
• Высокая термостойкость изоляции повышает долговечность в условиях нагрузки

Ограничения применения

• Не предназначены для одиночных проводов - используются только попарно
• Подходят только для мягких многопроволочных медных проводов; несовместимы с однопроволочными или алюминиевыми
• Не рекомендуются для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не является герметичной
• Не следует применять в средах с химически активными парями - полипропилен чувствителен к некоторым растворителям

Примеры использования

• Подключение двух выходных проводов от счетчика к одному автоматическому выключателю
• Соединение фазных проводов от двух групп освещения перед входом в одно реле
• Монтаж в распределительных щитах с высокой плотностью клемм - особенно актуально в малогабаритных корпусах
• Замена старых облуженных соединений в модернизируемых системах управления

Практические советы

• Перед установкой проверьте, чтобы оба провода имели одинаковое сечение - смешивание сечений нарушает механическую и электрическую целостность соединения
• Используйте только клещи с правильной матрицей для 4 мм2 - недостаточный обжим вызывает увеличение сопротивления, переобжим - повреждение втулки
• Проверяйте после монтажа: провода должны быть полностью внутри втулки, изоляция не должна треснуть или сдвинуться
• При работе в условиях вибраций (например, на станках или транспорте) дополнительно используйте термоусадку или хомуты для фиксации провода вне наконечника
• Артикул 79470 и серия НШВИ(2) от КВТ имеют широкую распространённость - можно легко заказать запасные части
