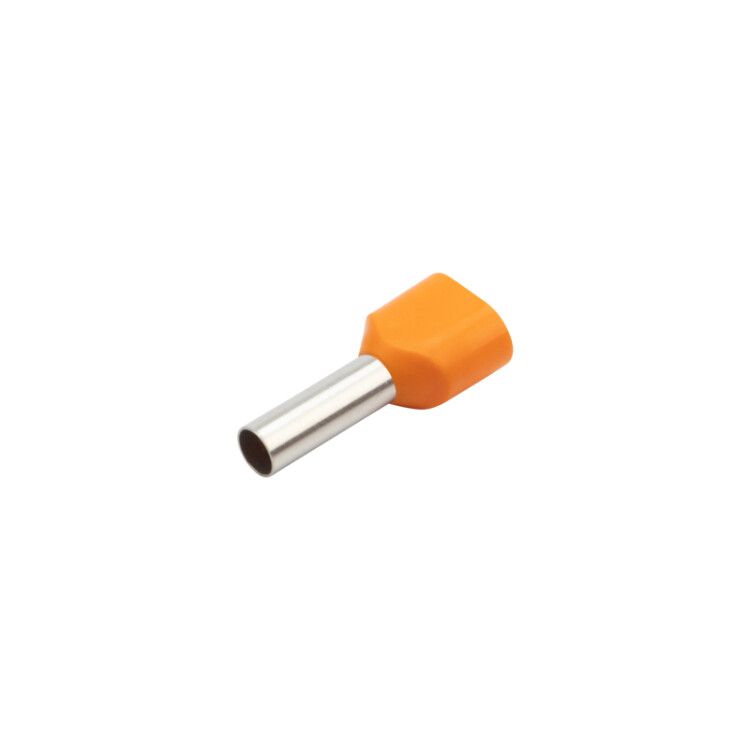

Наконечник штыревой втулочный изолированный F-12мм 2х4кв.мм (НШВи(2) 4.0-12/НГи2 4.0-12) оранж. (блист.) Rexant 06-0411-A MEET

Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм2 (НШВи(2) 4.0-12/НГи2 4.0-12) оранжевый от Rexant - двойной наконечник для одновременного подключения двух проводов сечением 4 мм2. Применяется в распределительных щитах, пультах управления и промышленном оборудовании, где важна скорость сборки и надёжность контакта.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между многожильным медным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или силовой шины. Особенно эффективен там, где требуется подключить два провода к одной точке: в цепях управления, освещения, системах автоматизации. Устраняет необходимость в скрутках и облуживании, снижает риск перегрева и ослабления контакта.

Технические характеристики

• Тип: двойной втулочный, изолированный
• Сечение провода: 4 мм2 (два провода по 4 мм2 каждый)
• Длина втулки: 12 мм
• Диаметр отверстия: 4,2 мм - подходит для болтов M4–M5
• Материал втулки: латунь с лужёным покрытием - улучшает проводимость и предотвращает окисление
• Изоляция: ПВХ, оранжевый цвет - обеспечивает механическую защиту и визуальное отличие
• Способ монтажа: обжим специальным инструментом
• Форма фланца: трубчатая - равномерное распределение давления при обжиме

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм2 (НШВи(2) 4.0-12/НГи2 4.0-12) совместим с любыми устройствами, имеющими винтовые зажимы диаметром до 4,2 мм. Для установки необходимо:

• Зачистить изоляцию с обоих проводов на длину 10–12 мм
• Вставить жилы в втулку через ПВХ-манжету - она направляет провода и не даёт им выпасть
• Обжать инструментом с матрицей, подходящей под сечение 4 мм2 и тип “двухпроводной” втулки

Рекомендованные обжимные клещи: HT-8164 (арт. 12-3206), HT-301E (арт. 12-3114), HT-301S (арт. 12-3119, 12-3019-4). Обжим должен быть плотным - без люфта проводов внутри втулки. После обжима проверьте, что изоляция не повреждена и не зашла слишком далеко на втулку.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к качеству соединений в электротехнике. Лужёное покрытие препятствует коррозии, ПВХ-изоляция устойчива к нагреву до +105 C и не распространяет горение. Соответствует нормам безопасности для работы в помещениях с повышенной влажностью и в условиях промышленного оборудования.

Преимущества

• Подключение двух проводов одним элементом - экономия времени и места в клеммнике
• Изолированная конструкция исключает случайные замыкания
• Латунь с лужением - высокая проводимость и долгий срок службы даже в агрессивной среде
• Коническая ПВХ-манжета упрощает ввод проводов и защищает место соединения от влаги и пыли
• Яркий оранжевый цвет позволяет легко идентифицировать наконечники в сложных коммутационных схемах

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных медных
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не является герметичной
• Не допускается использование с алюминиевыми проводами - материал втулки несовместим с алюминием
• Максимальное сечение - 4 мм2 на каждую жилу. Нельзя подключать провода большего сечения - риск разрушения втулки при обжиме

Примеры использования

• Подключение двух выходных проводов от терморегулятора к клемме теплого пола
• Соединение фазных проводов от двух светильников на одном автомата в распределительном щите
• Установка в частотных преобразователях, где требуется компактное подключение нескольких контрольных сигналов
• Монтаж в пультах управления станков, когда нужно свести несколько проводов к одному входу контроллера

Практические советы

• Перед обжимом убедитесь, что зачистка проводов точно соответствует длине втулки - 12 мм. Короткая зачистка - плохой контакт, длинная - риск оголённых жил вне изоляции
• Проверяйте диаметр винта в клемме перед покупкой - он должен быть меньше 4,2 мм, чтобы наконечник свободно проходил
• Не используйте плоскогубцы вместо кримпера - обжим будет неравномерным, контакт быстро прогреется
• При работе в условиях вибраций (например, на транспорте или станках) дополнительно закрепите провод хомутом на 5–10 см от наконечника - так снизится нагрузка на соединение
• Артикулы 06-0411-a и etm06-0411-a - это один и тот же продукт от Rexant. Разница лишь в системе учёта склада.
