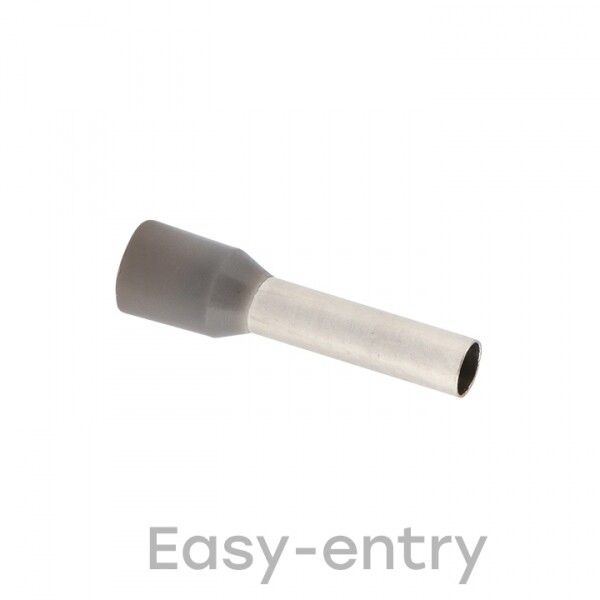

Наконечник штыревой втулочный изолированный НШвИ 4,0-12 (50шт.) EKF PROxima | nhvi-4.0-12

Наконечник штыревой втулочный изолированный НШвИ 4,0-12 от EKF - это готовое решение для оконцевания многожильных медных проводов сечением 4 мм2 без предварительного облуживания. Благодаря изолированной конструкции и надёжному соединению методом опрессовки, этот наконечник применяется в распределительных щитах, пультах управления и других устройствах, где важна безопасность и долговечность контактов.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 4,0-12 предназначен для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, ПУГН и аналогичных. Он исключает необходимость ручного облуживания жил перед установкой - процесс уже выполнен заводским способом. Применяется в электрических щитах, автоматических выключателях, контактных группах, частотных преобразователях, станках и системах автоматизации.

Технические характеристики

• Сечение проводника: 4 мм2 - подходит для стандартных многожильных проводов в бытовых и промышленных сетях
• Длина втулки: 12 мм - обеспечивает прочное механическое соединение при опрессовке
• Материал проводника: медь луженая - улучшает проводимость и защищает от окисления
• Изоляция: полипропилен (PP) - термостойкая, устойчивая к химическим воздействиям
• Напряжение: до 690 В - соответствует требованиям для промышленного оборудования
• Диаметр внешний: 3,2 мм; внутренний: 2,8 мм - совместим с типовыми зажимами и клеммами
• Цвет изоляции: серый - стандартизирован для удобства идентификации
• Рабочий температурный диапазон: от –40 C до +80 C - работает в условиях холодных помещений и нагретых корпусах
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайку
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность материала и технологии производства

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 4,0-12 совместим с любыми зажимами, рассчитанными на провод 4 мм2 и диаметром входного отверстия 2,8–3,2 мм. Для монтажа требуется инструмент для опрессовки с матрицей под размер 4 мм2 - например, клещи с маркировкой R-4 или аналогичными. Не используйте плоскогубцы или пассатижи - они не обеспечивают равномерную деформацию и снижают надёжность контакта. После опрессовки проверьте герметичность изоляции и отсутствие повреждений жилы.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к качеству и безопасности для электроустановок. Материал изоляции - полипропилен - не содержит свободных галогенов в составе, однако сам продукт содержит галогены (по данным производителя), что важно учитывать при использовании в закрытых помещениях с повышенными требованиями к дымовой токсичности. Сертифицирован для работы в сетях переменного тока до 690 В.

Преимущества

• Заводская лужённая трубка - исключает риск плохого контакта из-за окисления жилы
• Изолированная конструкция - защищает от случайного замыкания между соседними выводами
• Развальцованный конец - облегчает введение многожильного провода, снижает вероятность выпадения проволочек
• Высокая механическая прочность - после опрессовки сохраняет форму даже при вибрациях
• Не требует дополнительных операций - экономит время при массовом монтаже

Ограничения применения

• Подходит только для медных многопроволочных проводов - не используется с алюминием или однопроволочными жилами
• Не предназначено для пайки - попытки пайки повредят изоляцию и нарушают целостность соединения
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не является герметичной
• Не подходит для проводов сечением меньше 2,5 мм2 или больше 6 мм2 - возможен перегрев или слабый контакт

Примеры использования

• Подключение к автоматическому выключателю в распределительном щите
• Присоединение к клеммным колодкам частотного преобразователя
• Оконцевание проводов питания двигателей на конвейере
• Монтаж цепей управления в станках с ЧПУ
• Замена старых неизолированных наконечников в модернизируемом оборудовании

Практические советы

• Перед опрессовкой удалите изоляцию провода точно на длину втулки - 12 мм - чтобы не задеть жилы
• Выбирайте клещи с регулировкой усилия - слишком малое давление вызывает “слабый” контакт, слишком большое - раздавливает жилу
• Проверяйте соответствие диаметра клеммы и внешнего диаметра наконечника (3,2 мм) - особенно при работе с импортными устройствами
• Храните бухты в сухом месте - хоть изоляция устойчива, длительное воздействие влаги может повлиять на качество лужения
• При комплектации щита используйте цветовые метки - серый цвет НШвИ 4,0-12 легко отличить от других сечений
