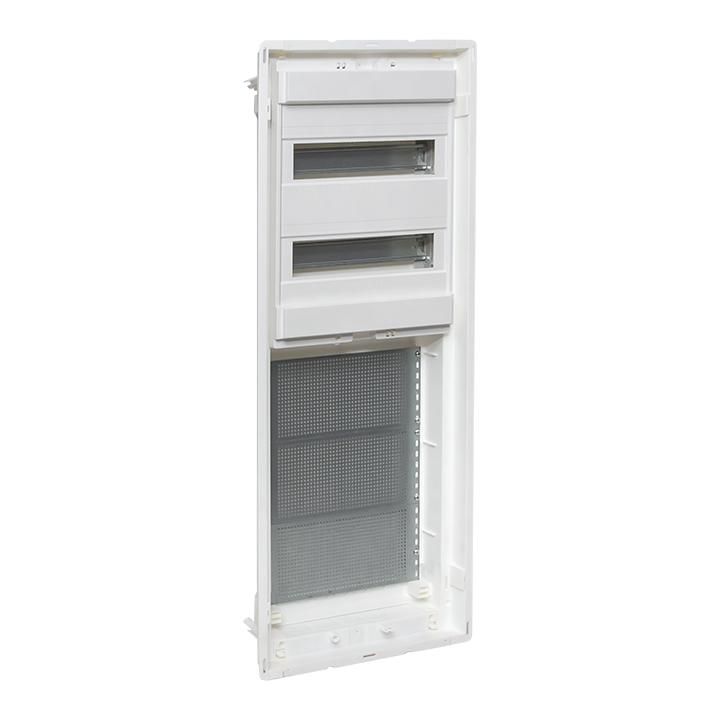

Основание комбинированное щита "Nova" (2 din-рейки + 3 монтажные платы) 5 габарит IP40 PROxima | nv-сbase-2+3 EKF nv-cbase-2+3

Основание комбинированного щита EKF NV-CBASE-2+3 - это универсальная базовая конструкция для сборки распределительных щитов с двумя DIN-рейками и тремя монтажными платами. Подходит для установки силового и слаботочного оборудования в стенах из бетона, кирпича или гипсокартона.

Назначение и область применения

Основание EKF NV-CBASE-2+3 используется для создания комбинированных щитов, где одновременно требуется размещение автоматических выключателей, УЗО на DIN-рейках и слаботочного оборудования - таких как Wi-Fi роутеры, антенны, патч-панели, видеорегистраторы, сетевые коммутаторы. Применяется в жилых домах, офисах, многоквартирных зданиях, на объектах связи и системах безопасности.

Технические характеристики

• Количество DIN-реек: 2 (стандарт 35 мм)
• Количество монтажных плат: 3 (площадь для крепления устройств без рейки)
• Модульная ширина: 28 модулей (соответствует 504 мм по ГОСТ)
• Монтажная глубина: 90 мм
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: самозатухающий термопластик (поликарбонат)
• Цвет: белый
• Способ монтажа: скрытая установка в стену
• Тип крышки: с вырезами и прорезями для кабелей и устройств
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Основание EKF NV-CBASE-2+3 совместимо со всеми стандартными DIN-рейками и креплениями для слаботочного оборудования. Для монтажа в гипсокартон в комплекте предусмотрены специальные кронштейны и распорки - они позволяют надежно зафиксировать щит без дополнительных элементов. Кабельные фланцы съемные - удобны при прокладке проводов до и после установки. Монтаж выполняется через предварительно подготовленную нишу в стене; глубина 90 мм требует учета толщины отделки и возможных кабельных трасс.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств. Материал корпуса - самозатухающий, что снижает риск распространения пламени. Защита IP40 обеспечивает безопасность от случайного контакта с внутренними частями щита, но не защищает от влаги - применение в помещениях с повышенной влажностью (ванная, баня) не рекомендовано.

Преимущества

• Разделение функций: DIN-рейки для силовой части, платы - для слаботочки, исключает помехи между цепями
• Съемные шасси с DIN-рейками - позволяют собирать и тестировать оборудование вне стены
• Гребенка для фиксации входящих кабелей - упрощает организацию проводки
• Регулируемые двери по глубине - обеспечивают плотное закрывание даже при неровностях стены
• Унифицированный дизайн серии PROxima - легко сочетается с другими элементами системы

Ограничения применения

• Не предназначен для открытой установки - только скрытая встраиваемая монтажная технология
• Защита IP40 не допускает использование во влажных средах (кухни, ванные комнаты, подвалы без гидроизоляции)
• Максимальная нагрузка на монтажные платы - не более 5–7 кг на одну плату, зависит от типа крепления устройства
• Не поддерживает установку крупногабаритных аппаратов (например, частотных преобразователей) без дополнительного усиления

Примеры использования

• Адресный щит в квартире: автоматы освещения и розеток на DIN-рейках, маршрутизатор и IPTV-приставка на плате
• Общий этажный щит: счетчики, УЗО, система «умный дом» с контроллером и датчиками
• Офисный серверный шкаф: сетевой коммутатор, VoIP-адаптер, камера наблюдения
• Подъездный щит: сигнализация, вызов, видеодомофон, резервное питание

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 90 мм с запасом на штукатурку и кабельные каналы
• При использовании в гипсокартоне обязательно используйте комплектные распорки - иначе щит будет болтаться
• Фиксируйте входящие кабели гребенкой сразу после прохода через фланец - это предотвращает перегибы и затруднения при замене
• Выбирайте крышку с подходящими прорезями под ваши устройства - например, с отверстием под USB-порт или антенну
• Для увеличения прочности на монтажных платах используйте двусторонний скотч или крепежные планки, а не только винты
