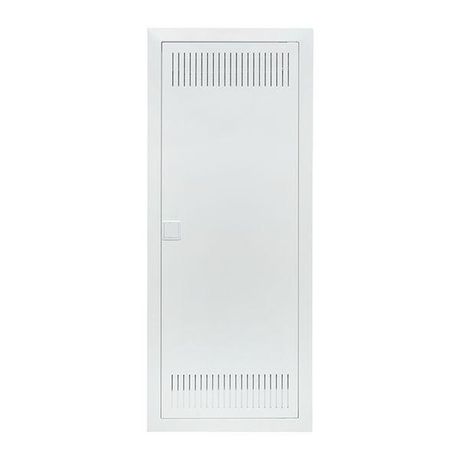

Встраиваемый комбинир. щит "Nova" (2 DIN + 3 МП) 5 габарит 24 мод. с металлической перфорированной дверью IP41 | nv-cb-pmd-2+3 EKF

Встраиваемый комбинированный щит 2 DIN-рейки + 3 монтажные платы 5 габарит с металлической перфорированной дверью IP41 от EKF серии Nova предназначен для компактной организации распределительных устройств в стенах - сочетает силовое и слаботочное оборудование в одном корпусе. Артикул nv-cb-pmd-2+3 обеспечивает удобную сборку и надёжную защиту для жилых и офисных помещений.

Назначение и область применения

Щит используется для размещения модульного оборудования на DIN-рейках (автоматические выключатели, УЗО, реле) и слаботочных устройств на трёх монтажных платах - например, Wi-Fi роутеров, антенных разветвителей, патч-панелей, видеорегистраторов. Подходит для квартир, домов, офисов, где требуется объединить силовую и информационную инфраструктуру в одном месте. Корпус рассчитан на встраивание в бетонные, кирпичные и гипсокартонные стены.

Технические характеристики

• Габарит: 5 (соответствует стандартному размеру 5 модулей по высоте)
• Количество DIN-реек: 2
• Монтажные платы: 3 (для слаботочного оборудования)
• Материал корпуса: пластик
• Дверь: металлическая, с перфорацией - обеспечивает вентиляцию и доступ к оборудованию
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Установка: встраиваемая

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Монтажные платы имеют отверстия под крепление устройств с помощью саморезов или двойного скотча. Для установки в гипсокартон в комплекте предусмотрены специальные крепёжные элементы - они позволяют зафиксировать щит без дополнительных деталей. Кабельные фланцы съёмные - можно легко отсоединить для прокладки проводов до установки в стену. Перфорированная дверь позволяет свободно проходить воздуху, что важно для работы сетевых устройств.

Безопасность и стандарты

Щит соответствует требованиям безопасности для внутренней установки в помещениях. Степень защиты IP41 предотвращает попадание крупных предметов и случайного контакта с токоведущими частями. Напряжение питания не ограничивается конструкцией - безопасность определяется установленным оборудованием. Не предназначен для использования во влажных зонах (ванна, баня, улица).

Преимущества

• Раздельные съёмные шасси - DIN-рейки и монтажные платы можно собирать/разбирать вне корпуса, ускоряя монтаж
• Фиксирующая гребёнка для входящих кабелей - снижает нагрузку на точки подключения и упорядочивает провода
• Регулировка двери по глубине - позволяет точно выставить её положение после монтажа в стену
• Перфорированная металлическая дверь - улучшает теплоотвод для слаботочного оборудования
• Минималистичный дизайн - гармонично вписывается в интерьер без лишних элементов

Ограничения применения

• Не подходит для установки в условиях повышенной влажности, на улице или в сырых помещениях из-за степени защиты IP41
• Максимальная мощность ограничена выбранными автоматическими выключателями - щит не является источником защиты, а лишь контейнером
• Монтажные платы не имеют встроенной электроники - требуют самостоятельного подключения и питания
• Не рекомендован для установки в тонкие перегородки менее 80 мм - нужен минимальный запас по толщине стены

Примеры использования

• Квартирный щит: автоматы освещения и розеток на DIN-рейках, роутер и IPTV-приставка на монтажных платах
• Офисный пункт связи: УЗО, групповые автоматы + патч-панель и PoE-коммутатор
• Интеллектуальный дом: контроллер умного дома, сигнализация, камера наблюдения - всё собрано в одном месте

Практические советы

• Перед монтажом проверьте посадочные размеры в стене - глубина корпуса должна позволять закрыть дверь без усилий
• Используйте гребёнку для фиксации входящих кабелей - это исключит их провисание и повреждение при обслуживании
• При установке в гипсокартон обязательно используйте комплект креплений из коробки - он рассчитан на нагрузку от оборудования
• Не перегружайте монтажные платы тяжёлыми устройствами - вес каждого устройства должен быть согласован с прочностью пластины
• Артикул nv-cb-pmd-2+1 - аналог с одной монтажной платой; выбирайте именно эту модель, если вам нужны три платы
