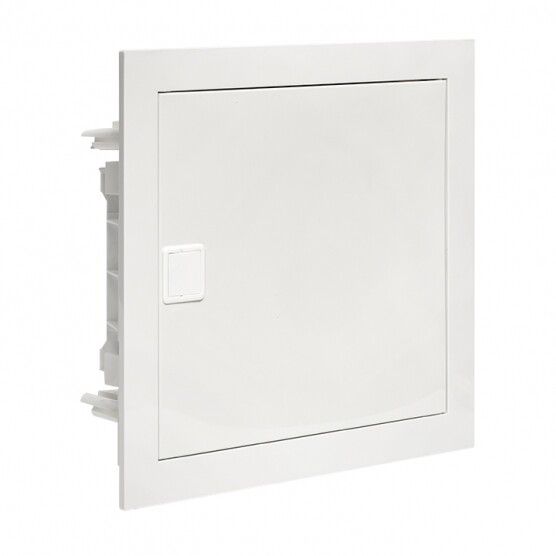

Встраиваемый силовой щит "Nova" 12 мод. с пластик. дверью IP40 Proxima | nv-pb-pd-1 EKF

Щит силовой встраиваемый 12 модулей с пластиковой дверью IP40-41 от EKF серии Nova предназначен для внутренней установки в стену и сборки распределительных устройств с модульным оборудованием. Корпус из пластика обеспечивает легкий монтаж в бетон, кирпич или гипсокартон, а степень защиты IP40 защищает от контакта с предметами более 1 мм и попадания пыли. Артикул nv-pb-pd-1 подходит для жилых, офисных и промышленных объектов, где требуется компактное и надежное решение.

Назначение и область применения

Щит силовой встраиваемый 12 модулей с пластиковой дверью IP40-41 используется для размещения автоматических выключателей, УЗО, реле, счетчиков и другого модульного оборудования. Подходит для установки в квартирах, частных домах, административных зданиях и на объектах с невысокими требованиями к защите от воды и механических воздействий. Может применяться как для силовых цепей, так и для слаботочных систем - например, для монтажа Wi-Fi роутера или патч-панели на дополнительную монтажную плату внутри корпуса.

Технические характеристики

• Количество модулей: 12 (по стандарту DIN 35 мм)
• Количество рядов: 1
• Монтажная глубина: 85 мм - позволяет разместить устройства с высоким профилем, включая некоторые модели УЗО и автоматов
• Материал корпуса: термостойкий пластик - устойчив к коррозии, не проводит ток
• Степень защиты: IP40 - предотвращает контакт с инструментами и крупной пылью, не защищен от воды
• Тип крышки: закрытого типа с кнопочным замком - обеспечивает безопасный доступ только при необходимости
• Цвет: белый - сочетается с большинством интерьеров
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и конструкции
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами

Совместимость и монтаж

Щит силовой встраиваемый 12 модулей с пластиковой дверью IP40-41 рассчитан на скрытую установку. Комплектация включает крепеж для бетона/кирпича и специальные элементы для монтажа в гипсокартон - достаточно вставить раму в подготовленный проем и зафиксировать. Кабельные фланцы съемные - позволяют легко вводить и выводить провода после установки. Гребенка для фиксации входящих проводников снижает риск перегибов и упрощает организацию ввода. Дверь имеет регулировку по глубине - точно выравнивается с поверхностью стены даже при небольших отклонениях.

Безопасность и стандарты

Щит соответствует требованиям к электроустановкам для помещений с нормальной средой. Степень защиты IP40 исключает случайный контакт с токоведущими частями через инструменты шириной более 1 мм, что важно для обслуживания. Материал корпуса не поддерживает горение и не проводит ток - повышает безопасность при аварийных ситуациях. Напряжение эксплуатации не указано - необходимо соблюдать допустимые значения установленного оборудования.

Преимущества

• Съемные шасси с DIN-рейкой - удобны для предварительной сборки вне корпуса
• Регулируемая дверь - точная подгонка по уровню стены
• Удобный кнопочный замок - быстрый доступ без ключа
• Поддержка слаботочных устройств - возможна установка дополнительной монтажной платы
• Чистый минималистичный дизайн - не выбивается из интерьера

Ограничения применения

Щит силовой встраиваемый 12 модулей с пластиковой дверью IP40-41 не предназначен для установки во влажных помещениях (баня, бассейн, улица) - IP40 не защищает от воды. Не рекомендован для мест с высоким риском механических ударов - пластиковый корпус менее прочен, чем металлический. Для промышленных объектов с повышенными требованиями к защите (IP54 и выше) следует использовать другие решения. Максимальная нагрузка определяется выбранным оборудованием - не превышайте суммарную мощность, указанную в паспорте автоматов и УЗО.

Примеры использования

• Электрощит в квартире: 6 модулей - автоматы освещения, 4 - розеточные группы, 2 - УЗО
• Офисный этаж: один щит для группового питания, второй - для слаботочки (роутер + патч-панель)
• Частный дом: встраивание в нишу между стенами - экономия места, чистый внешний вид

Практические советы

• Перед монтажом проверьте глубину проема - он должен быть не меньше 85 мм, иначе щит не войдет
• Используйте съемные шасси для предварительной сборки - это сэкономит время на месте
• Не забудьте про кабельные фланцы - они должны быть правильно ориентированы перед фиксацией корпуса
• Для слаботочных устройств используйте дополнительные монтажные платы - они не требуют DIN-рейки
• Артикул nv-pb-pd-1 продается как в сборе (основание + дверь), так и отдельно - выбирайте комплект в зависимости от задачи
• Пластиковая дверь не подлежит окраске - при желании изменить цвет лучше выбрать другой тип корпуса
