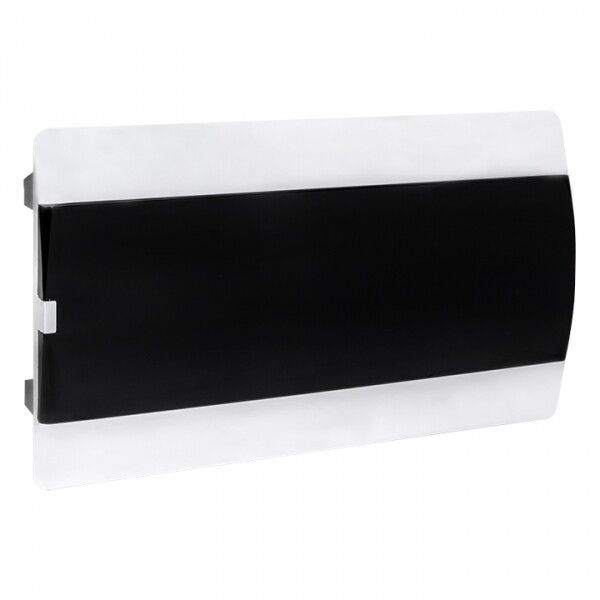

Щит распределительный встраиваемый ЩРВ-П-18 (ВхШхГ) 230х395х100 (пром. упаковка) IP41 Basic | pb-v-18-bas EKF

Щит распределительный встраиваемый ЩРВ-П-18 (230х395х100) IP41 (промышленная упаковка) Basic от бренда EKF в серии Basic предназначен для компактной внутренней установки в стену и размещения модульной аппаратуры - автоматов, УЗО, счетчиков и других устройств на DIN-рейке. Подходит для бытовых, коммерческих и административных объектов.

Назначение и область применения

Щит распределительный ЩРВ-П-18 используется для организации распределения электроэнергии внутри помещений. Его применяют при монтаже групповой сети освещения, розеток, оборудования HVAC, систем безопасности и других слаботочных и силовых цепей. Благодаря встраиваемому типу монтажа, он идеально вписывается в сплошную стену, сохраняя чистоту интерьера. Часто встречается в квартирах, офисах, магазинах, школах и медицинских учреждениях.

Технические характеристики

• Количество модулей DIN: 18 (стандарт 17,5 мм каждый)
• Габариты корпуса: 230×395×100 мм (Ш×В×Г)
• Глубина монтажа: 78 мм - минимальная глубина штробы для установки
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикальных капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Крышка: закрытого типа с прозрачной дверью
• DIN-рейка: встроена, фиксируется болтами
• Количество рядов: один
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный ЩРВ-П-18 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа требуется подготовить нишу в стене глубиной не менее 78 мм. Корпус крепится к основанию штробы с помощью дюбелей или раствора. Прозрачная дверца обеспечивает доступ к устройствам без вскрытия, а встроенная DIN-рейка позволяет легко фиксировать автоматы и УЗО. Монтаж возможен как до отделки стены, так и после - важно соблюдать точность посадочного места.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 60439-1 для распределительных устройств низкого напряжения. Степень защиты IP41 предотвращает попадание крупных предметов и капель воды сверху - этого достаточно для сухих помещений, но недостаточно для влажных зон (ванна, баня, улица). Не предназначен для эксплуатации в условиях повышенной запыленности или воздействия химически активных сред.

Преимущества

• Прозрачная дверца - позволяет контролировать состояние автоматов без открывания, снижает риск случайного контакта
• ABS-пластик - устойчив к механическим повреждениям, не проводит ток, не ржавеет
• Уменьшенная высота основания - увеличивает пространство для прокладки и подключения проводов, упрощает работу монтажника
• Эстетичный внешний вид - белый глянцевый корпус хорошо сочетается с современным дизайном интерьеров
• Долгий срок гарантии - 5 лет подтверждает надежность материала и сборки

Ограничения применения

• Не подходит для установки во влажных помещениях (баня, бассейн, уличные площадки) - степень защиты IP41 слишком низкая
• Не рассчитан на многорядную компоновку - только однорядная сборка, максимум 18 модулей
• Пластиковый корпус не выдерживает ударные нагрузки - не рекомендуется в местах с высокой вероятностью механического воздействия (производственные участки с оборудованием)
• Не предусматривает возможность последующего расширения - нельзя добавить второй ряд или боковые секции

Примеры использования

• Распределительный щит в квартире: 18 модулей - 6 автоматов на розетки, 4 на освещение, 2 УЗО, 1 счетчик, 3 резерва
• Офисное помещение: управление светом, розетками, серверной и кондиционированием
• Магазин: организация питания торгового оборудования, видеонаблюдения, системы оплаты
• Административное здание: распределение по этажам или кабинетам

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 78 мм, иначе щит не войдет
• Используйте кабельные вводы с герметичными пробками - даже при IP41 лишняя защита не помешает
• При подключении проводов оставляйте запас длины - 15–20 см - чтобы было удобно работать с автоматами
• Не перегружайте щит: 18 модулей - это предел; если нужно больше - выбирайте модель с двумя рядами
• Щит распределительный ЩРВ-П-18 от EKF Basic - хорошее решение для стандартных задач. Для агрессивных условий или промышленных объектов лучше выбрать металлический вариант с IP54+
