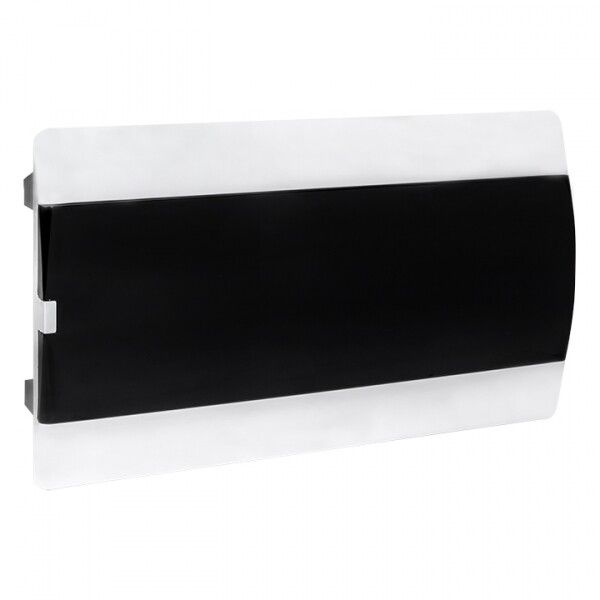

Щит распределительный встраиваемый ЩРВ-П-18 "SlimBox" IP41 PROxima | sb-v-18 EKF

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox IP41 от EKF PROxima - компактное решение для внутренней установки в стену, предназначенное для размещения модульной аппаратуры: автоматов, УЗО, счётчиков и других устройств на DIN-рейке. Подходит для жилых, офисных и коммерческих объектов.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox IP41 используется для организации распределения электроэнергии внутри стен в помещениях с нормальными условиями эксплуатации. Применяется в квартирах, домах, офисах, магазинах и других зонах, где требуется скрытая установка и эстетичный вид. Корпус обеспечивает надёжное размещение до 18 модулей стандартной ширины 17,5 мм.

Технические характеристики

• Количество модулей DIN: 18 (стандартная ширина модуля 17,5 мм)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Глубина монтажа: 78 мм - минимальная глубина для скрытой установки в стену
• Тип крышки: закрытого типа с прозрачной дверью
• DIN-рейка: встроена, фиксируется в корпусе
• Количество рядов: один
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox IP41 рассчитан на установку в подготовленное углубление в стене. Глубина 78 мм соответствует типовым решениям для кирпичных и бетонных перегородок. Для монтажа необходимо:

• Вырезать проём в стене с учётом внешних габаритов корпуса
• Установить основание в нишу и зафиксировать анкерами или раствором
• Подключить входящие и выходящие кабели через кабельные вводы (не предусмотрены в комплекте - требуются дополнительно)
• Установить DIN-рейку (уже вмонтирована) и смонтировать оборудование

Прозрачная дверца позволяет контролировать состояние автоматов без вскрытия щита. Крышка плотно закрывается, предотвращая случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox IP41 соответствует требованиям безопасности для бытовых и коммерческих сетей напряжением до 440 В переменного тока. Степень защиты IP41 исключает попадание крупных предметов и капель воды сверху - подходит для сухих и слегка запылённых помещений. Не рекомендуется для использования во влажных зонах (ванная, баня, улица).

Преимущества

• Прозрачная дверца - возможность визуального контроля состояния оборудования без открывания
• ABS-пластик - ударопрочный, устойчивый к коррозии и химическим воздействиям материал
• Малая глубина (78 мм) - экономия места в тонких стенах, особенно актуально при ремонте
• Встроенная DIN-рейка - снижает время монтажа, не требует дополнительной фиксации
• Эстетичный белый цвет и закрытый дизайн - гармонируют с современным интерьером

Ограничения применения

• Не предназначен для установки на улице или в помещениях с повышенной влажностью (IP41 недостаточно для ванной комнаты)
• Отсутствие кабельных вводов - потребуется самостоятельная покупка и установка вводов (например, МКВ или аналоги)
• Ограниченная глубина - не подходит для установки крупных устройств с высокими габаритами (например, некоторых счётчиков с механическим механизмом)
• Только однорядная компоновка - нельзя использовать для двухрядной схемы распределения

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток, кухонной техники и кондиционера
• Административный офис - организация питания рабочих мест, серверов, систем видеонаблюдения
• Магазин или кафе - управление светом, холодильным оборудованием, точками продаж
• Ремонт старой проводки - замена открытого щита на скрытый вариант с сохранением интерьера

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 78 мм, плюс 5–10 мм на выравнивающий слой раствора
• Используйте кабельные вводы с герметичными прокладками, чтобы сохранить степень защиты IP41
• При подключении проводов оставляйте запас длины - ограниченная глубина не даёт много места для манёвра
• Щит распределительный встраиваемый ЩРВ-П-18 SlimBox IP41 совместим со всеми стандартными модулями EKF PROxima и другими производителей, соответствующими DIN EN 60947
• Для обслуживания - достаточно открыть прозрачную дверцу; не требует демонтажа корпуса
