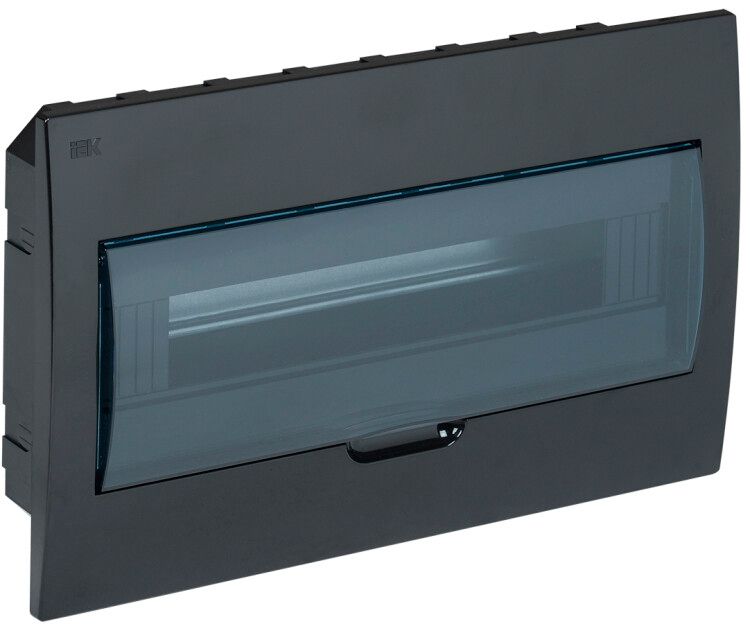

Корпус встраиваемый ЩРВ-П-18 Krepta 3 IP41 пластик. черн. IEK MKP12-V-18-41-K02

Корпус модульный встраиваемый ЩРВ-П-18 черный IP41 пластик от IEK - это компактный щиток для скрытой установки в стену, рассчитанный на 18 модулей DIN. Подходит для распределительных щитов в жилых помещениях, офисах и объектах с умеренным климатом. Артикул mkp12-v-18-41-k02 соответствует серии KREPTA.

Назначение и область применения

ЩРВ-П-18 черный IP41 пластик предназначен для внутренней установки в стены зданий. Используется как распределительный щиток для автоматических выключателей, УЗО, реле и других модульных устройств. Применяется в квартирах, частных домах, административных и общественных зданиях. Подходит для монтажа в местах с невысокой вероятностью попадания воды - например, в коридорах, кладовых, технических шкафах внутри помещений.

Технические характеристики

• Количество модулей DIN: 18 (один ряд)
• Глубина монтажа: 65 мм - позволяет устанавливать в стандартные ниши без увеличения толщины стены
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и капель воды, падающих вертикально
• Температурный диапазон: от -20 до +80 C - работает в неотапливаемых помещениях и при перегреве
• Цвет: черный - маскирует следы загрязнений, подходит для интерьеров с минимализмом
• Крышка: закрытого типа с прозрачной дверью - позволяет контролировать состояние аппаратов без вскрытия
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, с возможностью работы в неотапливаемых помещениях

Совместимость и монтаж

ЩРВ-П-18 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке 35 мм. Корпус уже оснащен рейкой - её не нужно докупать. Монтаж осуществляется методом скрытой установки: корпус вставляется в подготовленную нишу в стене, фиксируется с помощью крепежа, входящего в комплект. Особенность - дверца открывается вверх, что удобно при ограниченном пространстве перед щитком. Провода можно заводить через любые четыре стороны корпуса - благодаря заранее выполненной выштамповке, не требуется сверление.

Безопасность и стандарты

Корпус изготовлен из огнестойкого АБС-пластика, который не распространяет пламя. Соответствует требованиям безопасности для электроустановок в жилых и общественных зданиях. Степень защиты IP41 обеспечивает минимальную защиту от внешних воздействий, достаточную для внутреннего монтажа. Климатическое исполнение УХЛ3 подтверждает соответствие ГОСТ 15150.

Преимущества

• Прозрачная дверца - позволяет визуально проверять положение контактов и индикацию без открытия щита
• Выштамповки для ввода кабелей - исключают необходимость доработки корпуса
• Встроенные крепления и элементы сборки - снижают затраты на доп. комплектующие
• Небольшая глубина (65 мм) - легко встраивается даже в тонкие стены
• Чёрный цвет - менее заметен на фоне стен, не бликуют поверхности

Ограничения применения

ЩРВ-П-18 не предназначен для установки во влажных помещениях (ванная, баня, подвал с постоянной сыростью) - степень защиты IP41 не предохраняет от брызг и струй воды. Также не рекомендован для наружного монтажа, на улице или в неотапливаемых гаражах при температурах ниже -20 C. Нельзя использовать там, где возможны механические повреждения корпуса - материал прочный, но не металлический.

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и бытовой техники
• Щит управления в офисе - для питания компьютеров, принтеров, систем видеонаблюдения
• Техническая ниша в подъезде - для автономного учета потребления энергии
• Коттедж или дача - для организации группы автоматов в прихожей или кладовой

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не меньше 65 мм, иначе корпус не войдет
• Не используйте щиток в условиях повышенной запыленности - IP41 не защищает от пыли, только от крупных частиц
• При подключении кабелей используйте кабельные вводы подходящего диаметра - они должны плотно прилегать к выштамповкам
• Для обслуживания щита достаточно открыть дверцу вверх - не нужно снимать крышку полностью
• При замене оборудования учтите, что максимальная нагрузка зависит от выбранных автоматов, а не от самого корпуса - ЩРВ-П-18 лишь обеспечивает физическую защиту
