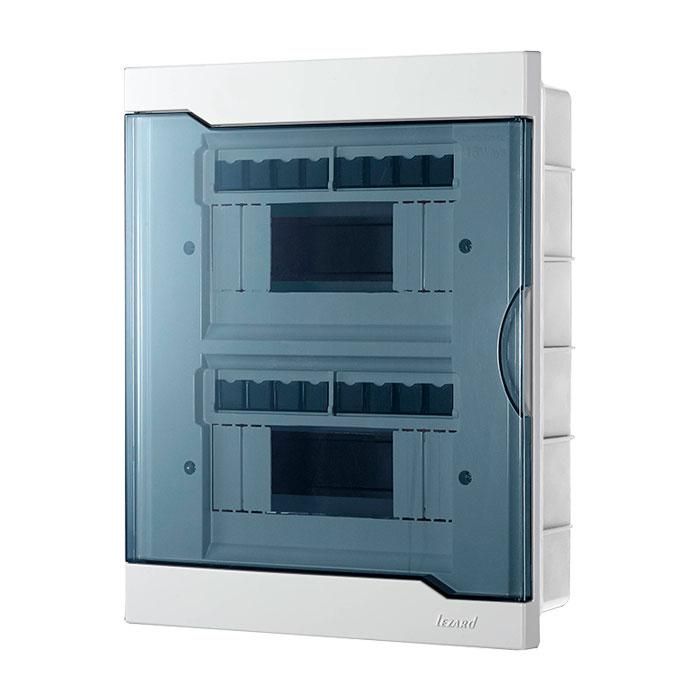

Бокс ЩРВ-П-16 с прозр. крышкой для внутр. уст. 16-х модульных устройств LEZARD 730-1000-016 NEW

Щитовой распределительный бокс LEZARD 730-1000-016 new - это встраиваемый корпус на 16 модулей с прозрачной крышкой, предназначенный для компактного и защищённого размещения автоматических выключателей, УЗО и других устройств в стене. Подходит для жилых, офисных и промышленных объектов, где важна видимость состояния оборудования.

Назначение и область применения

Бокс LEZARD 730-1000-016 new предназначен для внутренней установки в стену и служит основой для сборки электрических щитов. Прозрачная крышка позволяет контролировать положение контактов и состояние автоматов без вскрытия корпуса. Идеально подходит для квартир, частных домов, административных зданий и малых производственных помещений, где требуется регулярный осмотр или быстрый доступ к коммутационным аппаратам.

Технические характеристики

• Количество модулей: 16 (стандартная ширина DIN-рейки)
• Тип установки: встраиваемый (монтаж в нишу стены)
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Крышка: прозрачная, с фиксацией на петлях
• Степень защиты IP54 - защита от пыли и брызг воды из любого направления
• Рабочая температура: от -25C до +50C

Совместимость и монтаж

Бокс совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа необходимо подготовить нишу в стене соответствующих габаритов - глубина корпуса составляет около 80 мм, что требует достаточного запаса в толщине стены. Крышка открывается на петлях, поэтому не требует демонтажа при обслуживании. Кабельные вводы предусмотрены в верхних и нижних сторонах - можно использовать стандартные кабельные вводы с уплотнением. Перед установкой проверьте, чтобы отверстия под рейку и вводы были точно вырезаны - перекосы затруднят монтаж модулей.

Безопасность и стандарты

Корпус выполнен из материала, соответствующего требованиям UL94 V-0 - он не поддерживает горение и самотушится после удаления источника пламени. Защита IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью, например, в ванных комнатах или подвальных этажах, но не рекомендован для открытых площадок или мест с постоянным воздействием струй воды.

Преимущества

• Прозрачная крышка снижает время диагностики - не нужно открывать щит для проверки работы автоматов
• Удобная форма корпуса позволяет легко разместить 16 модулей без перегрузки
• Высокая прочность пластика предотвращает деформацию при механическом воздействии
• Фиксация крышки на петлях исключает её потерю при обслуживании

Ограничения применения

Не применяйте бокс LEZARD 730-1000-016 new в условиях постоянного прямого попадания воды, высоких температур выше +50C или в агрессивных средах (например, химические цеха). Также не используйте его как внешний щит - он не имеет герметичной защиты для улицы. Максимальная нагрузка на корпус определяется количеством и мощностью установленных устройств - не допускайте перегрева за счёт плотной укладки тепловыделяющих элементов.

Примеры использования

• Главный распределительный щит в квартире с 16 автоматами (освещение, розетки, кондиционеры, водонагреватель)
• Щит управления на этаже офисного здания
• Локальный щиток для группы станков в мастерской
• Электрооборудование в подвале или кладовой с риском конденсата

Практические советы

• Перед установкой убедитесь, что ниша в стене чистая и сухая - влага под корпусом вызывает коррозию клемм
• Используйте кабельные вводы с уплотнительными кольцами - они сохранят степень защиты IP54
• Не закручивайте болты слишком сильно - пластик может треснуть
• При использовании большого числа УЗО или дифавтоматов учтите их больший размер - возможно, потребуется меньше модулей, чем заявлено
• Обязательно помечайте автоматы внутри - прозрачная крышка делает эти метки хорошо заметными
