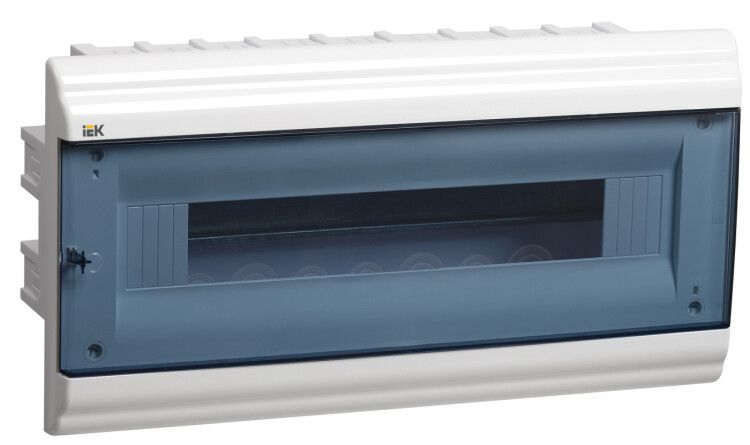

Корпус пластиковый встраиваемый на 18 модулей ЩРВ-П-18 IP41 (210х414х102мм) PRIME | MKP82-V-18-41-10 IEK

Щит распределительный встраиваемый ЩРВ-П-18 пластиковый белый IP41 210х414х102мм от IEK (ИЭК) - это надёжный корпус для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-v-18-41-10 соответствует серии Prime и предназначен для скрытой установки в стену.

Назначение и область применения

Щит распределительный ЩРВ-П-18 используется для размещения модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов до 18 модулей. Подходит для жилых домов, офисов, общественных зданий и объектов коммунальной инфраструктуры. Применяется в осветительных сетях с номинальным напряжением до 400 В и током до 100 А.

Технические характеристики

• Количество модулей: 18 (однорядная установка)
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Цвет: 9016 RAL (белый матовый)
• Глубина монтажа: 72 мм - требует подготовленного углубления в стене
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +85 C
• Срок службы: 25 лет
• Наличие DIN-рейки: да, фиксируется на направляющих внутри корпуса
• Тип крышки: закрытого типа с замком
• Наличие замка: да, защёлка с возможностью пломбирования
• Количество рядов: один
• Нормативный документ: ТУ 27.90.33-003-83135016-2017
• Код в реестре РЭ: РЭ-225/19

Совместимость и монтаж

Щит распределительный ЩРВ-П-18 рассчитан на встраивание в стену. Для монтажа требуется подготовить нишу глубиной не менее 72 мм. Корпус имеет выламываемые отверстия для ввода кабелей различных диаметров - их можно удалить перед установкой. DIN-рейка регулируется по глубине, что позволяет точно выровнять её относительно лицевой поверхности. Крышка имеет возможность перенавески - её можно смонтировать слева или справа. Замок-защёлка обеспечивает плотное закрывание и совместим с пломбировкой. Комплектация некомплектная - внутренние элементы (DIN-рейка, клеммы, крепления) уже установлены, но провода, автоматы и другие устройства не входят в комплект.

Безопасность и стандарты

Щит соответствует требованиям ТУ 27.90.33-003-83135016-2017 и зарегистрирован в реестре радиоэлектронной продукции (РЭ-225/19). Степень защиты IP41 предотвращает попадание крупных частиц и конденсата, но не предназначена для влажных помещений или открытых площадок. Материал корпуса - самозагасающий АБС-пластик, снижающий риск распространения горения. Суппорт для шин N/PE выполнен с изоляционными барьерами, исключающими случайное замыкание.

Преимущества

• Удобная система выламываемых отверстий - легко адаптируется под любой тип ввода кабеля
• Регулируемая DIN-рейка - точная центровка оборудования в корпусе
• Перенавеска дверцы - гибкая установка в зависимости от расположения прохода
• Защитный механизм замка - предотвращает несанкционированное вскрытие
• Поддержка пломбирования - соответствует требованиям энергонадзора
• Высокая механическая прочность корпуса из АБС-пластика
• Широкий диапазон рабочих температур - подходит для холодных и нагреваемых помещений

Ограничения применения

• Не применяется во влажных помещениях (баня, бассейн, улица) - степень защиты IP41 недостаточна
• Не рекомендован для установки в местах с постоянным воздействием прямых солнечных лучей - материал со временем может потускнеть
• Не предназначен для монтажа мощных силовых щитов выше 100 А - превышение тока вызывает перегрев
• Не допускается использование в средах с агрессивными химическими веществами (например, в промышленных цехах с кислотами)
• Комплектация некомплектная - необходимо дополнительно приобрести все модульные устройства и кабели

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Общий этажный щит в многоквартирном доме - с УЗО и автоматами на каждую квартиру
• Осветительный щит в офисе - управление светом по таймеру или датчику движения
• Щит в подвале или техническом помещении - для питания насосов, вентиляторов, систем безопасности

Практические советы

• При подготовке ниши учтите глубину 72 мм - минимум 75–80 мм с запасом для кабельных вводов
• Перед установкой проверьте, какие отверстия нужно выломать - лучше сделать это до монтажа, пока корпус свободно доступен
• При использовании кабель-канала (для навесных моделей) - этот щит не предусматривает его крепление, так как он встраиваемый
• При пломбировке используйте специальные пломбы с номерами - они должны фиксироваться через отверстие в замке
• Для удобства обслуживания оставьте около 10–15 см свободного места вокруг щита - это упрощает доступ к клеммам
• Щит ЩРВ-П-18 от IEK (ИЭК) совместим с большинством модульных устройств европейского стандарта - проверяйте ширину модуля (17,5 мм на каждый модуль)
