Корпус пластиковый OptiBox P-CVK-1-18-IP40 | 145781 КЭАЗ

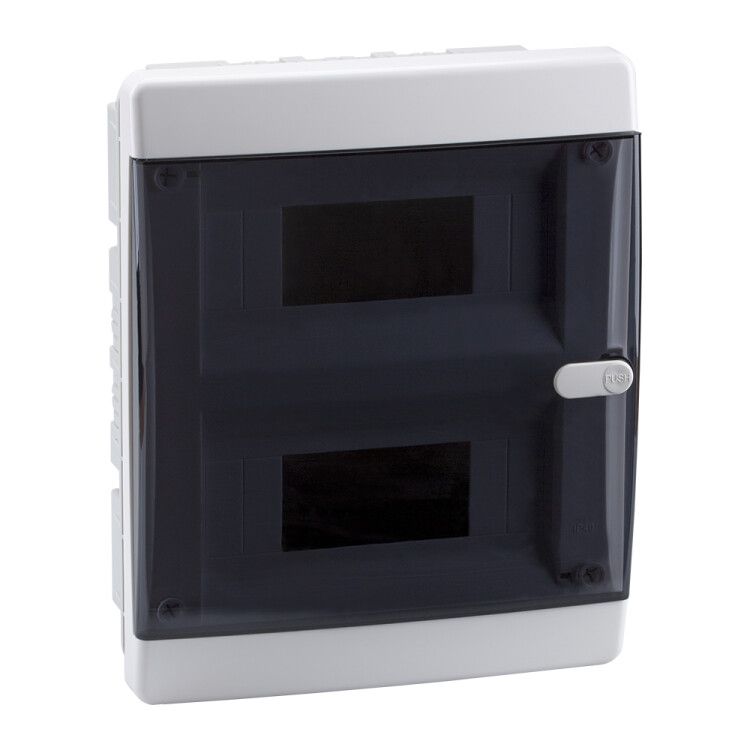

Корпус пластиковый встраиваемый OptiBox P-CVK-1-18-IP41 18 модулей прозрачная черная дверь от КЭАЗ предназначен для внутренней установки в стену и сборки распределительных щитов с модульными устройствами. Этот вариант корпуса сочетает функциональность, доступную цену и эстетичный внешний вид - идеально подходит для жилых домов, офисов и легкой промышленности.

Назначение и область применения

Корпус OptiBox P-CVK-1-18-IP41 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств на DIN-рейку. Подходит для создания распределительных щитов в квартирах, частных домах, административных зданиях и небольших производственных помещениях. Благодаря наличию двери и возможности пломбировки, корпус обеспечивает безопасный доступ к оборудованию и соответствует требованиям учета электроэнергии.

Технические характеристики

• Количество модулей: 18 (2 ряда по 9 модулей каждый)
• Глубина монтажа: 64,5 мм - минимальная для встраиваемых решений, требует точного расчета толщины стены
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды; не подходит для влажных помещений или улицы
• Материал корпуса: глянцевый белый пластик (ABS+PC), устойчивый к механическим воздействиям
• Цвет двери: прозрачная черная - позволяет визуально контролировать состояние оборудования без открытия
• Способ монтажа: внутренний (встраивается в стену)
• Наличие DIN-рейки: да, две металлические рейки предварительно установлены
• Наличие монтажной панели: да, для фиксации проводов и кабелей
• Тип запора: защелка - быстрый доступ, без ключа
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности внутри помещений
• Напряжение: 220 В - рассчитан на однофазные сети

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, OptiDin, OptiMer, ABB, Schneider Electric, Legrand). DIN-рейки легко демонтировать и регулировать по глубине - удобно при работе с толстыми кабелями или нестандартным оборудованием. Для монтажа требуется подготовить нишу в стене глубиной не менее 70 мм с учетом толщины отделочных материалов. Открывать дверь можно как влево, так и вправо - перестановка осуществляется за несколько минут без инструментов. Комплектация некомплектная: в комплект входят только корпус, дверь, DIN-рейки и монтажная панель. Шины PE/N, заглушки, клеммы и маркировка - дополняются отдельно.

Безопасность и стандарты

Корпус соответствует ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Защита IP41 исключает попадание крупных частиц и случайного контакта с токоведущими элементами через открытую дверь. Наличие защелки вместо замка снижает уровень безопасности - для объектов с ограниченным доступом рекомендуется дополнительно устанавливать замок (не входит в комплект). Пломбировка возможна - есть специальные места под пломбы на боковой стороне корпуса.

Преимущества

• Изящный дизайн: глянцевый белый корпус с прозрачной черной дверью - хорошо впишется в интерьер
• Высокая степень готовности: уже установленные DIN-рейки и монтажная панель экономят время монтажа
• Гибкая настройка: возможность менять направление открывания двери и регулировать глубину реек
• Поддержка серий OptiDin и OptiMer - единая экосистема от КЭАЗ для упрощенного проектирования
• Низкий вес и простота обработки - легко сверлить, крепить и адаптировать под нужды проекта

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы) - IP41 недостаточен для защиты от брызг
• Не подходит для наружной установки - даже под навесом риск попадания влаги высок
• Нет встроенного замка - для коммерческих и общественных объектов потребуется доработка
• Некомплектность - необходимо докупать шины, заглушки, кабельные вводы, маркировку
• Ограниченная глубина (64,5 мм) - не подходит для мощных аппаратов с большими кабельными входами или многослойной коммутацией

Примеры использования

• Распределительный щит в однокомнатной квартире: 6 автоматов, 2 УЗО, счетчик OptiMer
• Щит освещения в офисном помещении: 12 модулей управления светом, 2 реле времени
• Аварийный щит в подъезде: 18 модулей для автономного питания лифта и сигнализации
• Шкаф управления насосной станцией в частном доме - при условии сухости помещения

Практические советы

• Перед монтажом проверьте толщину стены - минимум 70–80 мм с учетом штукатурки и плитки
• Используйте кабельные вводы с герметичными резиновыми кольцами - корпус не имеет встроенной защиты от протечек
• Для увеличения надежности крепления - используйте анкера, а не саморезы, особенно в гипсокартоне
• Если нужен замок - выбирайте модели с квадратным ключом, они совместимы с типовым замком КЭАЗ
• При использовании в многоквартирных домах - обязательно пломбируйте щит после окончательной сборки
• Черная прозрачная дверь лучше всего подходит для щитов с LED-индикацией - она не затемняет сигналы
