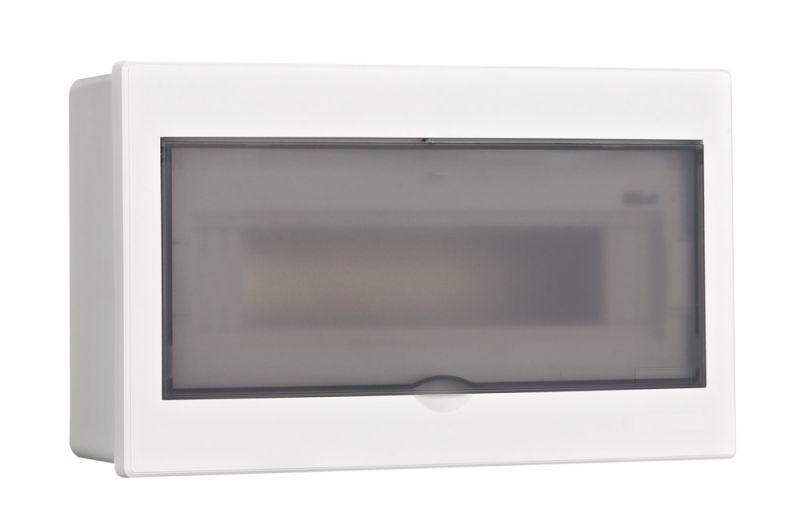

Корпус встраиваемый дв. 1 ряд 13 мод. IP41 ЩРВ-П пласт. прозр. DEKraft 31053DEK APC

Корпус встраиваемый пластиковый с прозрачной дверью 1 ряд 13 модулей IP41 ЩРВ-П от DEKraft - компактное решение для монтажа автоматических выключателей, УЗО и других модульных устройств в стене. Артикул 31053dek подходит для бытовых и коммерческих распределительных щитов, где важна видимость состояния оборудования.

Назначение и область применения

Корпус ЩРВ-П предназначен для внутренней установки в стену и защиты модульного электрооборудования: автоматов, УЗО, реле, счетчиков, контакторов. Подходит для жилых домов, офисов, малых производственных помещений. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита. Используется там, где требуется надежная, но недорогая защита от случайного прикосновения и пыли.

Технические характеристики

• Количество модулей: 13 (по 18 мм каждый, соответствует одной DIN-рейке)
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: негорючий ABS-пластик (RAL9003 - белый матовый)
• Дверца: прозрачная, из органического стекла, фиксируется в открытом положении
• Крепление шин: есть держатели для нулевой (N) и заземляющей (PE) шинок
• Подключение проводов: готовые отверстия для ввода кабелей снизу и сбоку
• Габариты: рассчитаны под стандартную модульную аппаратуру, точные размеры указываются в чертежах производителя

Совместимость и монтаж

Щиток ЩРВ-П полностью совместим с модульными устройствами брендов DEKraft и SE (Systeme Electric). Монтируется в подготовленное углубление в стене. Для установки используются крепления на боковых планках - они входят в комплект. DIN-рейка уже закреплена внутри корпуса. Шины N и PE крепятся на специальных защелках. Перед монтажом проверьте глубину ниши: она должна быть достаточной для свободного открывания дверцы и доступа к клеммам.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности к материалам для электрощитов. Степень защиты IP41 обеспечивает безопасность в помещениях с нормальной влажностью - например, квартирах, офисах, подъездах. Не предназначен для влажных, сырых или наружных условий. Соответствует общим требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов до 1000 В переменного тока.

Преимущества

• Прозрачная дверца - удобство контроля индикации и состояния устройств
• Фиксация дверцы в открытом положении - снижает риск её закрывания во время работ
• Уже установленная DIN-рейка и крепления для шин - экономят время сборки
• Негорючий материал повышает пожаробезопасность
• Плоский фронтальный профиль - эстетично сочетается с современным интерьером

Ограничения применения

• Не использовать в условиях повышенной влажности (ванная, баня, подвалы с протечками)
• Не применять на улице или в неотапливаемых местах с перепадами температур ниже 0C - ABS может стать хрупким
• IP41 не защищает от струй воды, брызг или пылевой среды - не подходит для цехов, гаражей, производств с пылью
• Максимальная нагрузка - только модульные устройства; крупногабаритные элементы (например, большие преобразователи частоты) не поместятся

Примеры использования

• Электрощит в квартире: УЗО + автоматы освещения, розеток, кухонной группы
• Распределительный щит в офисном помещении: группировка розеточных контуров и систем видеонаблюдения
• Щит в подъезде: учет потребления и управление освещением лестничной клетки
• Автономный щиток для теплого пола или системы вентиляции

Практические советы

• Перед монтажом убедитесь, что отверстия для ввода кабелей совпадают с направлением подвода - можно выбрать между боковым и нижним вводом
• Используйте кабельные вводы с уплотнителями, чтобы предотвратить попадание пыли через неиспользованные отверстия
• При использовании с устройствами сторонних производителей проверьте ширину и форму креплений - хотя совместимость с DEKRAFT/SE гарантирована, другие модели могут иметь отличия
• Не затягивайте болты слишком сильно - пластик легко деформируется
• Для обслуживания - всегда отключайте питание перед открытием дверцы, даже если дверца зафиксирована
