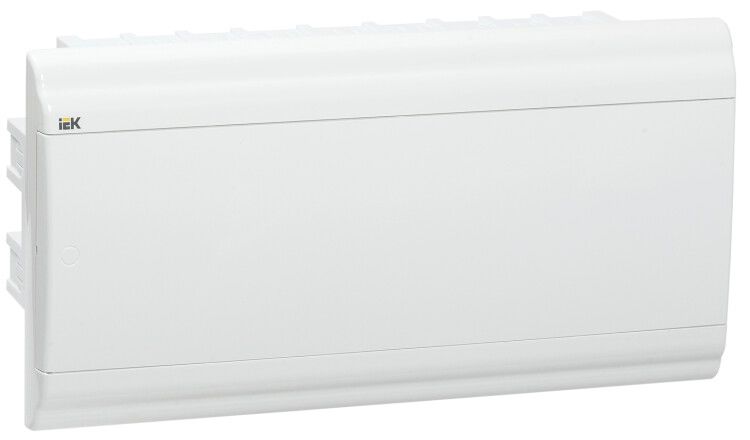

Корпус пластиковый встраиваемый на 18 модулей ЩРВ-П-18 IP41 (210х414х102мм) PRIME белая дверь | MKP82-V-18-WD-41-10 IEK

Бокс встраиваемый ЩРВ-П-18 пластик белый/белая дверь IP41 210х414х102мм от IEK (ИЭК) - это компактный корпус из АБС-пластика для скрытой установки в стену, предназначенный для размещения модульных аппаратов в распределительных щитках осветительных сетей. Артикул mkp82-v-18-wd-41-10 соответствует серии PRIME и рассчитан на долгую эксплуатацию в условиях УХЛ3.

Назначение и область применения

ЩРВ-П-18 используется для внутренней установки в стены жилых, офисных и общественных зданий. Внутрь бокса монтируются устройства: автоматические выключатели, УЗО, дифавтоматы, таймеры, контроллеры освещения. Подходит для систем освещения, где требуется компактное и эстетичное решение без открытых проводов. Благодаря белому цвету (RAL 9016) легко сочетается с отделкой стен.

Технические характеристики

• Материал корпуса: АБС-пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В - допустимо для бытовых и коммунальных сетей
• Количество модулей: 18 (стандартная ширина DIN-рейки)
• Глубина монтажа: 72 мм - требует минимальной ниши в стене
• Размеры: 210×414×102 мм (Ш×В×Г) - внешние габариты
• Диапазон температур: от -25 до +85 C - работает в холодных и жарких помещениях
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - для помещений с умеренным и холодным климатом
• DIN-рейка: есть - стандартная, для крепления модульных устройств
• Крышка: закрытого типа - герметично фиксируется, предотвращает доступ к контактам

Совместимость и монтаж

Бокс ЩРВ-П-18 предназначен для скрытой установки - монтируется в подготовленную нишу в стене. Глубина ниши должна быть не менее 72 мм. Корпус не имеет встроенной крепёжной системы - фиксируется раствором или монтажной пеной. DIN-рейка уже установленная - достаточно просто защёлкнуть автоматы и УЗО. Крышка открывается на петлях, обеспечивает доступ ко всем устройствам без демонтажа корпуса. Комплектация некомплектная - внутри только корпус и крышка; рейка, крепеж и устройства - отдельно.

Безопасность и стандарты

Произведён согласно ТУ 27.90.33-003-83135016-2017. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. IP41 позволяет использовать в сухих и слегка запылённых местах - например, в квартирах, коридорах, подъездах. Не рекомендуется для влажных зон (ванная, баня) или на улице - степень защиты недостаточна.

Преимущества

• Пластиковый корпус не ржавеет, не проводит ток, безопасен при случайном контакте
• Чёткая разметка для монтажа модулей - удобно планировать расположение устройств
• Форма и цвет корпуса обеспечивают эстетичный вид после установки - не выбивается из интерьера
• Высокая термостойкость - выдерживает перегрев от оборудования внутри
• Долгий срок службы - снижает необходимость замены в течение всего срока эксплуатации здания

Ограничения применения

• Не подходит для установки во влажных помещениях (баня, бассейн, уличные щиты) - IP41 не защищает от брызг и влаги
• Не предназначен для мощных силовых щитов с высокими токами выше 400 В - ограничен по напряжению
• Некомплектный - необходимо дополнительно приобрести DIN-рейку, крепёж, устройства
• Требует точного подбора глубины ниши - меньше 72 мм не подойдут
• Не совместим с крупными модулями шире 18 модулей - нельзя расширять в сторону

Примеры использования

• Осветительный щиток в подъезде многоквартирного дома
• Распределительный бокс в коридоре офисного здания
• Контрольный щиток для группового управления светом в школе или больнице
• Встроенная система управления освещением в частном доме

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 72 мм, иначе корпус не войдёт
• При использовании в деревянных конструкциях - убедитесь, что вокруг корпуса нет горючих материалов вблизи нагревающихся устройств
• При установке в новостройке - делайте нишу до финишной отделки стен, чтобы потом не повредить обои или плитку
• Выбирайте модули суммарной шириной ≤18 модулей - не перегружайте корпус
• ЩРВ-П-18 от IEK (ИЭК) - артикул mkp82-v-18-wd-41-10 - хорошо зарекомендовал себя в сериях PRIME для массовой застройки
