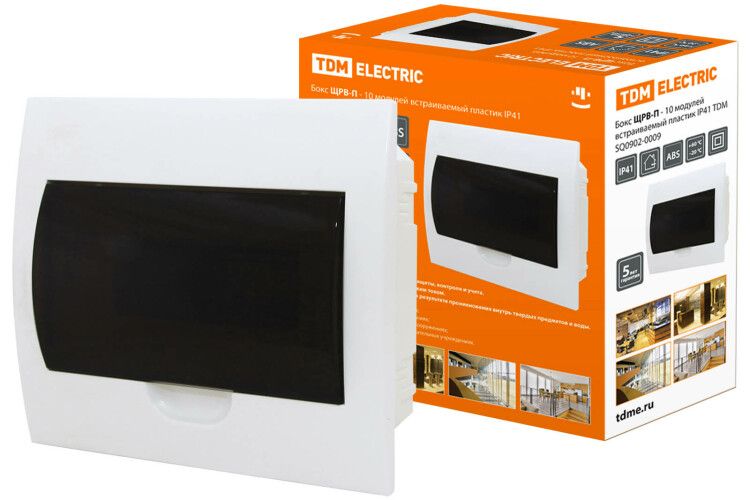

Бокс пластиковый встраиваемый ЩРВ-П-10 модулей IP40 | SQ0902-0009 TDM

Бокс встраиваемый пластиковый ЩРВ-П-10 модулей IP41 от TDM ELECTRIC - компактный корпус для скрытой установки в стену, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств на DIN-рейке. Подходит для бытовых, коммерческих и производственных помещений.

Назначение и область применения

ЩРВ-П-10 модулей IP41 используется для внутреннего монтажа распределительных устройств в стены зданий. Применяется там, где важна эстетика и безопасность: в квартирах, частных домах, коттеджах, школах, больницах, офисах и производственных цехах. Корпус скрывается в стене, оставляя видимой только прозрачную дверцу - удобно для контроля состояния оборудования без вскрытия.

Технические характеристики

• Количество модулей: 10 (стандартная ширина для установки однополюсных автоматов или аналогичных устройств)
• Внутренняя глубина: 90 мм - позволяет разместить устройства с высокими габаритами, включая некоторые модели УЗО и дифавтоматов
• Установочная глубина: 56 мм - минимальная толщина стены, необходимая для скрытой установки
• Материал корпуса: ударопрочный ABS-пластик, не поддерживающий горение, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикального падения капель воды
• Крышка: одна дверца из прозрачного пластика, открывается для доступа к оборудованию
• Цвет: белый (RAL 9010)
• Наличие DIN-рейки: да, встроена внутри корпуса
• Передняя панель: с прорезями для проводов и кабелей

Совместимость и монтаж

ЩРВ-П-10 модулей IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке (например, автоматы, УЗО, реле). Для монтажа требуется подготовленное углубление в стене глубиной не менее 56 мм. Крепится к стене с помощью шурупов через отверстия в боковых стенках корпуса. После установки в стену кабели заводятся через прорези в передней панели. Прозрачная дверца фиксируется без замков - надёжно удерживается за счёт формы и плотного прилегания.

Безопасность и стандарты

Корпус выполнен из самозатухающего ABS-пластика, соответствует требованиям безопасности к материалам для электроустановок. Степень защиты IP41 обеспечивает защиту от случайного контакта с внутренними элементами и попадания капель воды - например, при протечке потолка. Однако не предназначен для влажных помещений с постоянным воздействием воды (ванная, баня, улица).

Преимущества

• Прозрачная дверца позволяет визуально контролировать состояние автоматов и индикаторов без открытия корпуса
• Ударопрочный ABS-пластик выдерживает механические нагрузки при монтаже и эксплуатации
• Не поддерживает горение - снижает риск распространения пламени при аварии
• Устойчив к выгоранию под UV-светом - сохраняет цвет и прочность даже при освещении в коридорах
• Один ряд модулей - оптимальная компоновка для типовых квартир и малых объектов

Ограничения применения

ЩРВ-П-10 модулей IP41 нельзя использовать в условиях повышенной влажности (бани, бассейны, уличные щитовые) - степень защиты IP41 недостаточна для защиты от брызг и паров. Также не рекомендован для установки в стены с толщиной меньше 56 мм. Нельзя применять в средах с агрессивными химическими веществами (кислоты, растворители). Объём корпуса ограничен 10 модулями - для более сложных систем потребуется несколько корпусов или увеличенная модель.

Примеры использования

• Электрощиток в квартире: 6 автоматов + 2 УЗО + 2 реле времени
• Общий этажный щит в многоквартирном доме: распределение питания по комнатам
• Офисный щит: питание компьютеров, принтеров, светильников
• Коттедж: управление освещением, розетками, теплым полом
• Школа или детский сад: безопасный и закрытый щит в коридоре

Практические советы

• При проектировании учтите, что 10 модулей - это максимум; если нужны больше устройств, выбирайте два корпуса вместо одного
• При монтаже в бетонную стену используйте перфоратор и насадку нужного диаметра - глубина 56 мм требует точного сверления
• Провода заводите до установки корпуса в стену - после этого доступ будет затруднён
• Избегайте перегрузки по мощности: каждый автомат должен быть правильно рассчитан под нагрузку, иначе возможны перегревы даже в хорошем корпусе
• ЩРВ-П-10 модулей IP41 от TDM ELECTRIC легко сочетается с другими изделиями этой серии - можно собирать системы из нескольких одинаковых корпусов
