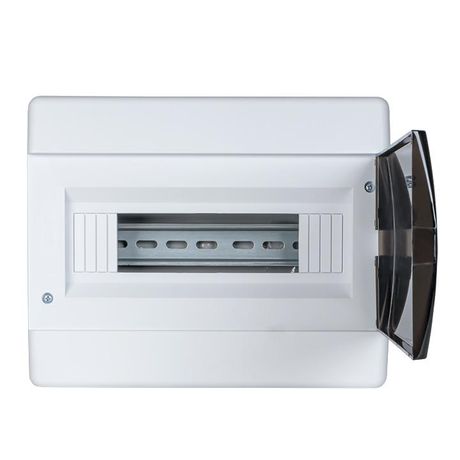

Щит распределительный ЩРВ-П-12 (пром. упаковка) IP41 Basic | pb-v-12-bas EKF

Щит распределительный ЩРВ-П-12 (промышленная упаковка) IP41 Basic от EKF серии Basic - компактный корпус из прочного пластика для внутренней установки с 12 модулями DIN, подходящий для монтажа автоматов, УЗО и других устройств в жилых и коммерческих помещениях.

Назначение и область применения

Щит распределительный ЩРВ-П-12 (промышленная упаковка) IP41 Basic предназначен для организации распределения электроэнергии внутри зданий. Внутрь него устанавливаются модульные устройства: автоматические выключатели, УЗО, реле времени, электросчётчики и другие элементы управления. Подходит для монтажа в квартирах, офисах, магазинах, общественных учреждениях. Корпус выполнен для скрытой установки - встраивается в стену, сохраняя чистоту интерьера.

Технические характеристики

• Количество модулей DIN: 12 - позволяет разместить до 12 стандартных модульных устройств шириной 17,5 мм каждый
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды; подходит для сухих помещений, не рекомендуется для влажных зон
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, глянцево-белый цвет
• Глубина монтажа: 72 мм - минимальная глубина штробы для скрытой установки
• Количество рядов: 1 - однорядная компоновка, все устройства располагаются в один уровень
• DIN-рейка: да - встроена, готова к установке модулей без допоборудования
• Тип крышки: закрытого типа с прозрачной дверцей - обеспечивает доступ к контактам при открытой дверце, не требует снятия крышки для проверки состояния
• Цвет: белый - соответствует стандартному оформлению интерьеров
• Гарантийный срок: 60 месяцев - 5 лет на материал и сборку

Совместимость и монтаж

Щит распределительный ЩРВ-П-12 (промышленная упаковка) IP41 Basic совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Монтаж осуществляется в подготовленную нишу в стене. Глубина 72 мм должна точно соответствовать толщине штробы - меньшая глубина затруднит установку, большая потребует заполнения пустот. Для фиксации используются шурупы или анкеры, входящие в комплект. Прозрачная дверца открывается на петлях, не требует демонтажа при обслуживании. Кабели подводятся через предварительно просверленные отверстия в задней стенке - их можно легко увеличить при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих электрощитов. Произведено из самозатухающего ABS-пластика, не распространяет пламя. Соответствует нормам IEC/EN 62208 для распределительных щитов. IP41 обеспечивает безопасность при случайном контакте с частями внутри щита, но не защищает от брызг или влаги - не применяйте в ванных, кухнях, подвалах без дополнительной герметизации.

Преимущества

• Прозрачная дверца - позволяет визуально контролировать положение автоматов и состояние оборудования без вскрытия
• Уменьшенная высота основания - создаёт больше места для манёвра проводами при подключении, особенно удобно при работе с многожильными кабелями
• Встроенная DIN-рейка - исключает необходимость самостоятельной установки направляющей
• Эстетичный внешний вид - глянцевый белый корпус хорошо сочетается с современным дизайном интерьеров
• Долгий гарантийный срок - 5 лет подтверждают надёжность материала и технологии производства

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия осадков, пыли или перепадов температур
• Не используется в помещениях с повышенной влажностью - банях, сушилках, цехах с технологической влагой
• Ограниченное количество модулей - 12 единиц не хватит для сложных систем с множеством УЗО и автоматов; для больших нагрузок требуется щит с большим числом модулей
• Подходит только для скрытой установки - не может быть установлен на поверхность стены

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонной группой и кондиционером
• Административный офис - организация питания рабочих мест, серверной группы, системы видеонаблюдения
• Магазин или кафе - питание холодильного оборудования, освещения, POS-терминалов
• Общественные здания - распределение энергии в коридорах, туалетах, учебных классах

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 72 мм, иначе щит не войдёт
• При подключении используйте клеммы с достаточным усилием - пластиковый корпус чувствителен к перегрузкам при затяжке
• Не забудьте сделать отверстия под ввод кабелей заранее - после установки в стену работать будет сложно
• Для удобства обслуживания оставляйте запас модулей - лучше взять щит с запасом (например, 16–18 модулей), чем менять его позже
• Щит распределительный ЩРВ-П-12 (промышленная упаковка) IP41 Basic от EKF - идеальный выбор для типового электромонтажа, где важны компактность, цена и надёжность
