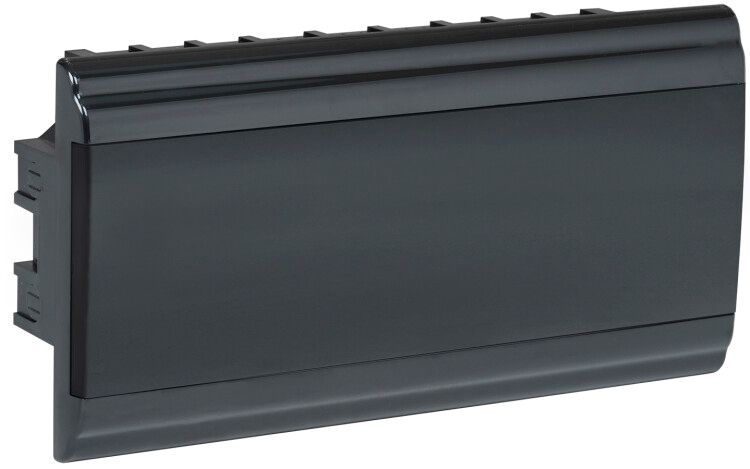

Корпус пластиковый встраиваемый на 18 модулей ЩРВ-П-18 PRIME черный IP41 | MKP13-V-01-18-41-K02 IEK

Корпус модульный пластиковый встраиваемый ЩРВ-П-18 черный IP41 от IEK (ИЭК) - это компактное решение для внутренней установки в стену, предназначенное для размещения модульных аппаратов в распределительных щитках жилых помещений. Артикул mkp13-v-01-18-41-k02 обеспечивает надежную защиту и удобство монтажа в условиях квартиры или частного дома.

Назначение и область применения

Корпус модульный пластиковый встраиваемый ЩРВ-П-18 черный IP41 используется для монтажа модульных устройств в распределительных щитках внутри стен. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров и других устройств управления освещением. Применяется в бытовых сетях 220/380 В, особенно в новых и ремонтируемых квартирах, где важна эстетика и скрытая проводка.

Технические характеристики

• Количество модулей DIN: 18 - позволяет разместить до 18 стандартных модулей шириной 17,5 мм каждый
• Материал корпуса: АБС-пластик - прочный, ударопрочный, устойчивый к химическим воздействиям
• Степень защиты: IP41 - защищает от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Способ монтажа: встраиваемый (скрытый) - устанавливается в нишу стены, выступает лишь на уровень отделки
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене
• Цвет: черный - гармонирует с современной отделкой интерьера
• Диапазон рабочих температур: от -25 до +85 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях
• Тип крышки: закрытого типа - герметичная, с замком, предотвращает случайный доступ
• Срок службы: 25 лет - долговечность материала и конструкции
• Количество рядов: 1 - однорядная компоновка, оптимальна для типовой квартирной сети

Совместимость и монтаж

Корпус модульный пластиковый встраиваемый ЩРВ-П-18 черный IP41 совместим со всеми стандартными DIN-рейками 35 мм. Наличие встроенной рейки упрощает фиксацию оборудования. Для монтажа требуется подготовленная ниша в стене глубиной не менее 72 мм. Крышка крепится на шарнире и фиксируется замком - открывается для обслуживания без демонтажа всего корпуса. Монтаж выполняется после окончания штукатурных работ; перед установкой проверьте соответствие размеров ниши и глубины корпуса.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям безопасности для электроустановок. Степень защиты IP41 обеспечивает безопасность при случайном контакте с внешними предметами и каплями воды - например, при протечке потолка. Соответствует ГОСТ Р 50030.2 и IEC 60947-1 для распределительных щитов низкого напряжения.

Преимущества

• Встроенная DIN-рейка исключает необходимость ее самостоятельной установки
• Удобная форма и гладкая поверхность позволяют легко выравнивать корпус при заделке штукатуркой
• Черный цвет маскирует следы эксплуатации и лучше сочетается с современным дизайном
• Высокий класс защиты IP41 достаточен для большинства жилых условий
• Долгий срок службы снижает затраты на замену в течение всего периода эксплуатации здания

Ограничения применения

• Не подходит для установки во влажных помещениях с постоянным брызгами (например, в бане или на улице) - степень защиты IP41 недостаточна
• Не рекомендован для многорядных щитов - ограничен одной строкой модулей
• Требует точного соблюдения глубины ниши: меньшая глубина - невозможен монтаж, большая - нужна подгонка
• Не предназначена для прямого контакта с открытыми токоведущими частями - все оборудование должно быть установлено внутри

Примеры использования

• Распределительный щиток в квартире: автоматические выключатели на свет, розетки, УЗО на кухню и ванную
• Управление освещением: таймеры и датчики движения в коридорах и на лестницах
• Объекты капитального ремонта: когда проводка выводится в стену, а щиток делается невидимым
• Жилые дома с централизованной системой учета: место для счетчиков и коммуникационных модулей

Практические советы

• Перед монтажом проверьте, что глубина ниши минимум 72 мм - иначе корпус не войдет
• При штукатурке используйте малярную ленту вокруг рамы корпуса, чтобы избежать попадания раствора внутрь
• Не перегружайте корпус более чем 18 модулями - это нарушит теплоотвод и усложнит обслуживание
• Для лучшей герметизации используйте силиконовый уплотнитель между крышкой и корпусом, если щиток расположен в зоне повышенной влажности
• При использовании в холодных помещениях (например, в подвале) учтите, что при температуре ниже -25 C материал становится хрупким - избегайте механических нагрузок
