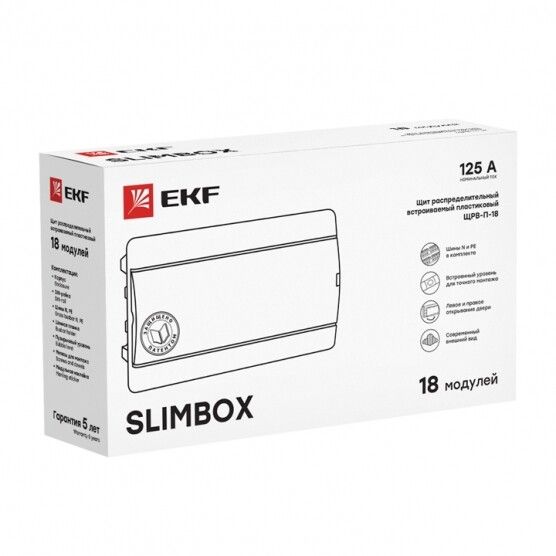

Щит распределительный встраиваемыйЩРВ-П-18 "SlimBox" белая дверца IP41 PROxima | sb-v-18w EKF

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox белая дверца IP41 от бренда EKF - компактная и надежная конструкция для внутренней установки в стену, предназначенная для размещения модульной аппаратуры: автоматов, УЗО, счетчиков и других устройств на DIN-рейке. Артикул sb-v-18w подходит для жилых, офисных и коммерческих объектов, где важна эстетика и безопасность.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox используется для организации распределения электроэнергии внутри помещений. Его применяют при монтаже групповой сети освещения, розеток, бытовой техники и систем управления. Подходит для квартир, частных домов, офисов, магазинов и общественных зданий. Благодаря встраиваемому типу монтажа, он не занимает внешнее пространство и сохраняет целостность интерьера.

Технические характеристики

• Количество модулей DIN: 18 - позволяет установить до 18 стандартных модулей шириной 17,5 мм каждый (например, три УЗО + несколько автоматов + счетчик).
• Глубина монтажа: 78 мм - обеспечивает достаточное пространство для подключения проводов и работы с клеммами даже при плотном заполнении.
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к влаге и перепадам температур.
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды; подходит для сухих помещений, не рекомендуется для ванных комнат или сырых зон.
• Наличие DIN-рейки: да - уже установленная металлическая рейка стандарта EN 60715, готова к фиксации оборудования.
• Тип крышки: закрытого типа с поворотной дверцей - обеспечивает доступ к оборудованию без демонтажа всего щита.
• Цвет: белый - матовая поверхность дверцы гармонирует с современным интерьером.
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и качества сборки.

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-18 SlimBox рассчитан на скрытую установку в стену. Для монтажа требуется подготовленное углубление соответствующей глубины (не менее 80 мм с учетом штукатурки). Корпус крепится к стене анкерными болтами через отверстия в задней части. DIN-рейка уже смонтирована - достаточно просто защелкнуть устройства. Кабели заводятся через входные отверстия в нижней и боковых стенках. Обратите внимание: дверца открывается на 90°, поэтому рядом с местом установки должно быть свободное пространство для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низковольтных систем. Материал корпуса самозатухающий (UL94 V-0), что снижает риск распространения пламени. Защита IP41 исключает попадание крупных инородных предметов и случайное воздействие капель воды сверху - однако не защищает от брызг, мытья или повышенной влажности.

Преимущества

• Удобная глубина 78 мм - позволяет легко работать с проводами даже при полной нагрузке модулями.
• Эстетичная белая дверца - не выбивается из дизайна интерьера, особенно в жилых и офисных помещениях.
• Четко очерченные места для кабельного ввода - ускоряют монтаж и снижают риск повреждения изоляции.
• Высокая степень механической прочности ABS-пластика - выдерживает давление при затирке штукатуркой и последующей эксплуатации.

Ограничения применения

• Не допускается установка в помещениях с высокой влажностью (ванная, баня, подвал без гидроизоляции) - IP41 недостаточно для таких условий.
• Не предназначен для наружной установки - материал не устойчив к УФ-лучам и экстремальным температурам.
• Ограниченное количество модулей (18) - не подходит для сложных систем с большим числом защитных устройств (например, многоэтажные дома с автономными контурами).
• Отсутствие встроенной системы вентиляции - при длительной работе нагревающихся устройств возможен перегрев, требует контроля тепловыделения.

Примеры использования

• Распределительный щит в квартире: 6 автоматов на розетки, 3 на освещение, 1 УЗО на кухню, 1 счетчик - все поместятся в 18 модулей.
• Офисный этаж: группа щитов по этажам, где каждый ЩРВ-П-18 SlimBox управляет одной зоной (конференц-зал, кабинеты, серверная).
• Магазин: один щит на свет, второй - на холодильные камеры и розетки, третий - на сигнализацию и видеонаблюдение.

Практические советы

• Перед монтажом проверьте точную глубину проема - 78 мм - это минимальная величина, лучше делать отверстие на 2–3 мм глубже.
• При подключении проводов используйте кабельные стяжки - так легче организовать порядок и предотвратить перегибы.
• Не забудьте оставить место для будущего расширения - например, зарезервируйте 1–2 модуля на случай замены или добавления УЗО.
• При отделке стены после установки щита - не используйте агрессивные растворы, которые могут повредить пластиковую дверцу.
• Артикул sb-v-18w совместим со всеми изделиями серии SlimBox EKF PROxima - можно использовать однотипные элементы для масштабирования проекта.
