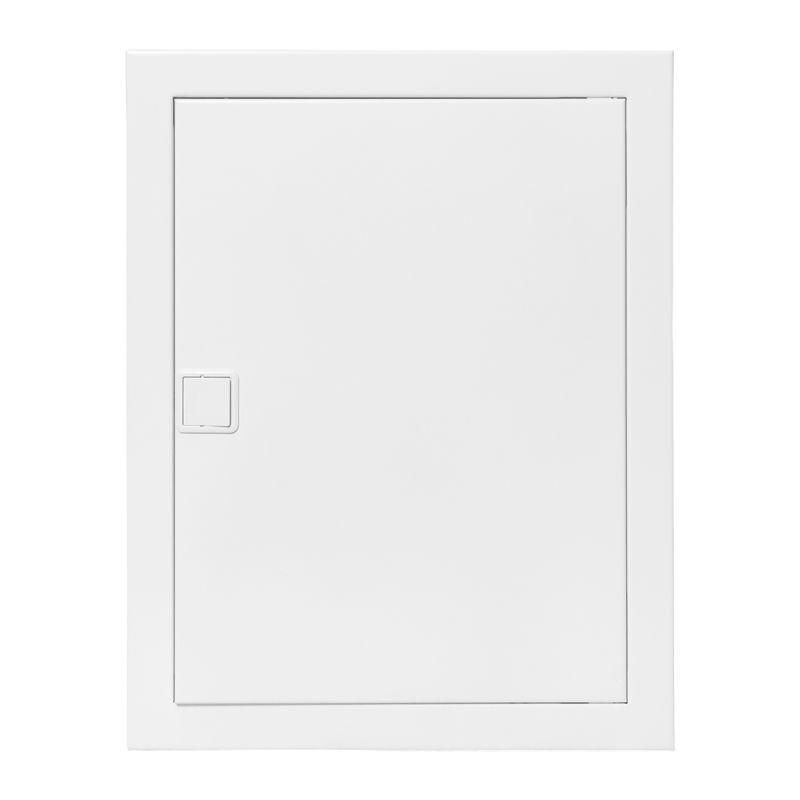

Встраиваемый силовой щит "Nova" 24 модулей с металлической дверью IP41 | nv-pb-md-2 EKF

Встраиваемый силовой щит Nova 24 модулей с металлической дверью IP41 от EKF - это компактное решение для скрытой установки в стену, предназначенное для размещения автоматических выключателей, УЗО и другого модульного оборудования. Модель NV-PB-MD-2 сочетает прочную металлическую дверь с пластиковым корпусом, обеспечивая надежную защиту и удобство обслуживания.

Назначение и область применения

Встраиваемый силовой щит Nova 24 модулей с металлической дверью IP41 используется для организации распределительных щитов в жилых, офисных и промышленных помещениях. Подходит для монтажа в бетонные, кирпичные и гипсокартонные стены. Применяется для сборки силовых цепей (автоматы, УЗО, контакторы) и слаботочных устройств (роутеры, патч-панели) на отдельных монтажных платах. Комплектация позволяет использовать щит как в одноквартирном домостроении, так и в многоэтажных зданиях.

Технические характеристики

• Количество модулей: 24 (стандартная ширина 18 мм на модуль)
• Количество рядов: 2 (по 12 модулей в каждом)
• Наличие DIN-рейки: да, съемная, рассчитана на стандартное модульное оборудование
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 9 мм (это толщина самой ниши в стене, которую необходимо подготовить)
• Материал корпуса: пластик (поликарбонат)
• Тип крышки: закрытого типа, с металлической дверью
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет: белый
• Артикул: NV-PB-MD-2

Совместимость и монтаж

Встраиваемый силовой щит Nova 24 модулей с металлической дверью IP41 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа требуется подготовить нишу в стене глубиной не менее 9 мм. Корпус имеет специальные крепления для фиксации в бетонной или кирпичной кладке; для гипсокартона в комплекте предусмотрены монтажные элементы. Дверь крепится на петли с возможностью регулировки по глубине - это позволяет точно выровнять её с уровнем стены после отделки. Кабельные фланцы съемные - позволяют легко вводить и фиксировать провода до установки внутренних компонентов.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от проникновения твердых объектов диаметром более 1 мм (например, отвертки, проводов), но не защищает от влаги. Поэтому щит не рекомендуется устанавливать в сырых помещениях (ванная, баня, подвал без гидроизоляции). Металлическая дверь повышает механическую устойчивость и предотвращает случайное открывание. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов низкого напряжения.

Преимущества

• Съемные DIN-рейки - позволяют собирать и тестировать схему вне стены перед установкой
• Регулировка двери по глубине - исключает перекосы после финишной отделки
• Гребенка для фиксации входящих проводов - снижает риск перегиба и упрощает организацию ввода
• Металлическая дверь - выше прочность и долговечность по сравнению с пластиковой
• Универсальная совместимость - работает как с силовым, так и со слаботочным оборудованием

Ограничения применения

• Не допускается использование во влажных средах из-за степени защиты IP40
• Глубина монтажа всего 9 мм - требует точной подготовки ниши, не подходит для старых стен с толстым штукатурным слоем
• Пластиковый корпус не рассчитан на высокие температуры окружающей среды (>+40C длительно)
• Отсутствует встроенная система вентиляции - при большой нагрузке возможен нагрев внутри

Примеры использования

• Электрощит в квартире: 12 модулей - автоматы освещения и розеток, 12 модулей - УЗО и реле контроля
• Офисный этаж: один щит - питание серверной, второй - слаботочные системы (Wi-Fi, CCTV)
• Частный дом: встроенный щит в коридоре - управление светом, теплым полом, системой безопасности
• Подключение патч-панели и маршрутизатора на отдельной монтажной плате внутри того же щита

Практические советы

• Перед монтажом проверьте глубину ниши - 9 мм - это минимальная величина, лучше делать запас 1–2 мм
• Используйте съемные рейки для предварительной сборки схемы - экономит время на месте
• Фиксируйте входящие кабели через гребенку - это предотвратит перегибы и упростит диагностику
• При использовании в гипсокартоне обязательно применяйте комплект креплений из комплектации
• Не забудьте про терморегуляцию: если в щите установлено больше 18 модулей с нагрузкой >10 А - рассмотрите принудительную вентиляцию
• NV-PB-MD-2 - модель с металлической дверью, если нужна повышенная безопасность против вскрытия - выбирайте именно ее, а не аналог с пластиковой крышкой
