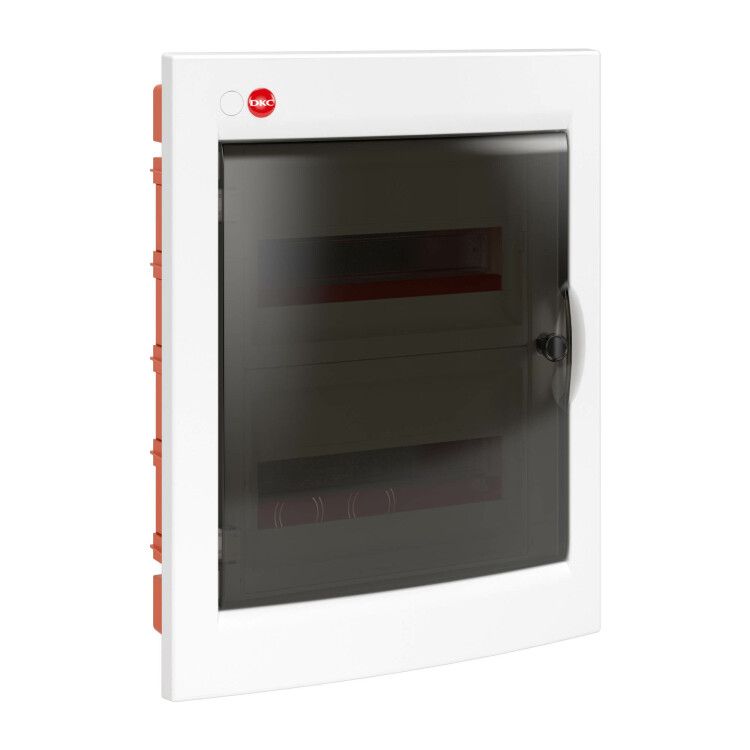

Щиток встраиваемый с дверцей, 24 модулейIP41, белый клеммным блоком 2х87508 и замком | 81924 DKC ДКС

Щиток встраиваемый 24 модулей IP41 с дверцей, с клеммным блоком 2х87508 и замком от бренда DKC (ДКС), артикул 81924 - это надёжный распределительный щит для скрытой установки в жилых и офисных помещениях. Он рассчитан на установку автоматов, УЗО, таймеров и других устройств, обеспечивает безопасную коммутацию питающих линий благодаря двум встроенным клеммным блокам и защищён от внешних воздействий степенью IP41.

Назначение и область применения

Щиток встраиваемый 24 модулей IP41 с дверцей, с клеммным блоком 2х87508 и замком предназначен для внутреннего монтажа в стены помещений. Подходит для распределения электроэнергии в квартирах, офисах, школах и других объектах с умеренной влажностью. Внутри можно размещать до 24 модулей: автоматические выключатели, устройства защитного отключения, реле времени, контроллеры освещения. Комплексная комплектация позволяет собирать полноценные распределительные системы без дополнительных доработок.

Технические характеристики

• Количество модулей: 24 (2 ряда по 12 модулей)
• Глубина установки: 77 мм
• Размеры корпуса: 315 × 425 мм
• Материал корпуса: термостойкий ударопрочный пластик (RAL 9016, белый)
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и вертикально падающей капли воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Климатическое исполнение: УХЛ2 - для работы при температуре от −25C до +40C и относительной влажности до 95%
• Количество дверец: одна, полупрозрачная, затемнённая
• Наличие DIN-рейки: да, оцинкованная
• Клеммные блоки: два штуки, модель 87508, для подключения входящих фаз и нуля
• Замок: один, тип 87188, с комплектом ключей
• Ударопрочность: класс 6 по ГОСТ
• Нормативный документ: ГОСТ Р 51321.1-2000

Совместимость и монтаж

Щиток встраиваемый 24 модулей IP41 с дверцей, с клеммным блоком 2х87508 и замком монтируется методом скрытой установки - в нишу стены. Для этого предусмотрены преперфорированные отверстия и насечки на задней стенке, которые позволяют легко пропустить гофротрубу или кабельную канализацию. DIN-рейка уже установленна и готова к креплению модульных аппаратов любого производителя. Клеммные блоки 87508 крепятся болтами внутри щитка - они предназначены для соединения питающего кабеля с распределительными шинами. Отдельно стоит отметить: дверца открывается более чем на 180°, что удобно при работе с аппаратурой в плотном пространстве. Заглушки для пустых модулей и сборочные винты входят в комплект.

Безопасность и стандарты

Щиток соответствует требованиям ГОСТ Р 51321.1-2000, который регламентирует конструкцию и безопасность распределительных щитов. Степень защиты IP41 предотвращает попадание крупных твёрдых предметов и капель воды сверху - это достаточный уровень для сухих и нормально влажных помещений. Материал корпуса - термостойкий пластик, не поддерживающий горение. Наличие замка исключает случайное открытие дверцы, особенно важно в местах доступа детей или посторонних лиц.

Преимущества

• Полупрозрачная дверца позволяет визуально проверить положение автоматов без открытия щитка
• Две клеммные блоки 87508 снижают нагрузку на контактные группы и упрощают подключение силового кабеля
• Широкий угол открывания дверцы (более 180°) упрощает обслуживание и диагностику
• Оцинкованная DIN-рейка устойчива к коррозии и гарантирует долгий срок службы
• Самоклеющаяся этикетка для маркировки цепей повышает удобство эксплуатации
• Поддержка стандарта ГОСТ Р 51321.1-2000 обеспечивает совместимость с сертифицированными устройствами

Ограничения применения

Щиток встраиваемый 24 модулей IP41 с дверцей, с клеммным блоком 2х87508 и замком не предназначен для установки во влажных зонах: банях, душевых, на улице или в подвалах с постоянной сыростью. Степень защиты IP41 не защищает от брызг сбоку или струй воды. Также он не рассчитан на напряжение выше 220 В или токи свыше 125 А - использование с мощными оборудованием требует согласования с проектом. Не рекомендуется применять в условиях частых перегрузок или температур ниже −25C.

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 10–12 группами освещения и розеток
• Распределительный щит в офисном помещении для управления светом, кондиционерами и сетью
• Аварийный щиток в учебном заведении для автономного питания сигнализаций и экстренных выходов
• Система управления освещением в многоквартирном доме с использованием таймеров и датчиков движения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 77 мм, чтобы щиток полностью поместился без выпирания
• Используйте клеммы 87508 только для подвода питающего кабеля; все нагрузки подключаются через автоматы на DIN-рейке
• Не забудьте закрепить заглушки на свободных модулях - это предотвратит попадание пыли и улучшит эстетику
• При маркировке цепей используйте только специальные этикетки - обычные бумажные метки могут отклеиться
• При необходимости замены замка - используйте оригинальный замок 87188, совместимый с конструкцией дверцы
• Щиток DKC (ДКС) артикул 81924 - часть серии RAM base, поэтому все элементы совместимы между собой при расширении системы
