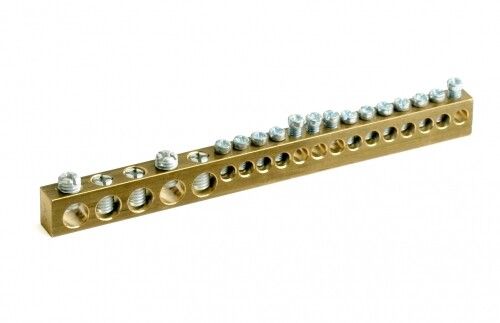

Усиленная клеммная колодка 18мод. (отв.5х9мм+14х5,4мм) | 87118 DKC ДКС

Клеммная колодка усиленная 18 модулей (отверстия 5х9мм + 14х5,4мм) от DKC предназначена для надёжного соединения многожильных и одножильных проводов в силовых цепях с высокими нагрузками. Применяется в распределительных щитках серии RAM base, где требуется плотная компоновка и безопасная передача тока до 160 А.

Назначение и область применения

Клеммная колодка усиленная 18 модулей (отверстия 5х9мм + 14х5,4мм) используется для распределения электроэнергии внутри щитов. Подходит для присоединения проводов в системах с высоким током - например, в главных вводах, групповых автоматах, контакторах и частотных преобразователях. Особенно эффективна в щитах серии RAM base, где важна компактность и надёжность соединений. Благодаря взрывобезопасности, допускается применение в помещениях с повышенной опасностью возгорания.

Технические характеристики

• Количество полюсов: 18
• Номинальный ток: 160 А
• Номинальное напряжение: 400 В
• Ширина одного зажима: 5,4 мм
• Количество зажимов на один полюс: 14
• Тип присоединения: винтовое
• Рабочий температурный диапазон: от -60 C до +80 C
• Требует установки торцевой пластины: да
• Положение входа/выхода провода: сбоку
• Материал корпуса: прочный изоляционный материал (не указан конкретный тип, но обеспечивает механическую стойкость и термостойкость)
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединений
• Цвет: естественный (не окрашен, сохраняет первоначальную фактуру материала)
• Способ монтажа: фиксация на специальный профиль DIN-рейки

Совместимость и монтаж

Клеммная колодка усиленная 18 модулей (отверстия 5х9мм + 14х5,4мм) совместима с профилями DIN-рейки, используемыми в щитах серии RAM base. Устанавливается легко - защёлкивается на рейку и фиксируется механически. Для завершения сборки обязательна установка торцевой пластины - она предотвращает случайное касание токоведущих элементов с боковой стороны. Соединение проводов выполняется винтом - подходят медные провода сечением до 50 мм2 (по нормам IEC 60947-7-1). Обратите внимание: отверстия 5×9 мм и 14×5,4 мм обеспечивают возможность подключения нескольких проводов на одном зажиме, что снижает количество необходимых колодок.

Безопасность и стандарты

Клеммная колодка усиленная 18 модулей (отверстия 5х9мм + 14х5,4мм) имеет класс взрывобезопасности - значит, её можно использовать в средах с риском образования взрывоопасных смесей. Корпус выполнен из материала с высокой теплостойкостью, способным выдерживать рабочие температуры до +80 C. Прозрачная конструкция позволяет своевременно заметить перегрев или ослабление зажимов. Несмотря на отсутствие указания IP-класса, при установке в щитки RAM base с уровнем защиты IP20–IP65 вся система получает соответствующую степень защиты.

Преимущества

• Высокая плотность зажимов - 14 точек на полюс - экономит место в щите
• Прозрачный корпус - удобство контроля состояния соединений без вскрытия
• Устойчивость к экстремальным температурам - работает даже в холодных складах и нагретых машинах
• Поддержка большого сечения проводов - идеальна для мощных потребителей
• Совместимость с другими европейскими модулями - не требует замены всей системы при использовании компонентов сторонних производителей

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен контактный нагрев и ослабление соединения
• Обязательно использование торцевой пластины; без неё есть риск поражения током при прикосновении к боковым поверхностям
• Запрещено превышать номинальный ток 160 А - перегрузка вызывает деформацию зажимов и выход из строя
• Не рекомендовано применение вне закрытых щитов - отсутствует собственная защита от внешней среды

Примеры использования

• Главный ввод в распределительном щите торгового центра
• Распределение питания между несколькими двигателями на конвейере
• Сборка силовой части частотного преобразователя
• Соединение шин в щитах управления насосными станциями
• Интеграция в щитки RAM base в офисных зданиях с высокой плотностью автоматических выключателей

Практические советы

• Перед затяжкой винта проверьте, чтобы провод был полностью вставлен - нехватка глубины приводит к плохому контакту
• Используйте отвёртку с регулируемым моментом - переусиливать нельзя, особенно при работе с мягкими медными жилами
• При монтаже в щит RAM base убедитесь, что профиль соответствует ширине 5,4 мм - иначе колодка не зафиксируется
• Для обслуживания отключите питание и снимите торцевую пластину - так будет легче получить доступ ко всем зажимам
• При замене старой колодки - сверьте число полюсов и шаг зажимов. Эта модель рассчитана именно на 18 модулей, другие размеры не подойдут
