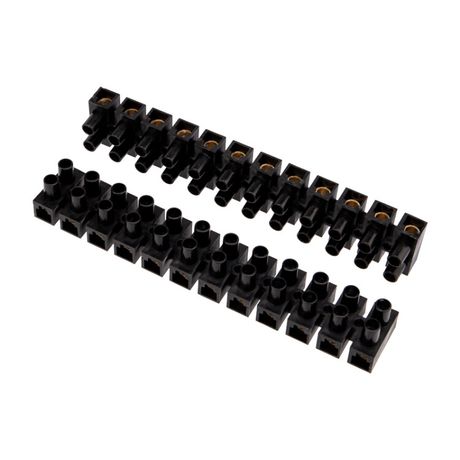

Клеммная винтовая колодка KВ-35 10-35, ток 80 A, полипропилен черный (10 шт./уп.) | 07-5035-2 REXANT MEET

Клеммная винтовая колодка REXANT КВ-35 10-35 предназначена для надёжного и безопасного соединения медных или алюминиевых проводов сечением 10–35 мм2. Благодаря прочному корпусу из полиэтилена и латунным контактам, эта колодка подходит для постоянной эксплуатации в распределительных щитах, на станках и других промышленных объектах. Упаковка содержит 10 единиц, что удобно для масштабных работ.

Назначение и область применения

Клеммная винтовая колодка REXANT КВ-35 10-35 используется для создания механически устойчивых и электрически надёжных соединений между проводниками. Применяется в силовых цепях переменного тока до 400 В, где требуется высокая плотность соединений и компактность. Подходит для монтажа в электрощитах, на пультах управления, в системах автоматизации, на конвейерах и оборудовании с высокой нагрузкой. Особенно эффективна там, где необходимо часто переключать или обслуживать цепи - винтовые зажимы позволяют многократно отсоединять и подключать провода без потери качества контакта.

Технические характеристики

• Номинальный ток: 80 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В AC - рассчитана на бытовую и промышленную сеть 220–380 В
• Сечение проводника: 10–35 мм2 - совместима с большинством силовых кабелей
• Количество контактов: 12 - 6 пар для однополюсных соединений
• Тип соединения: винтовое - обеспечивает жёсткий фиксированный контакт
• Ширина: 33 мм - компактный формат для плотной укладки
• Позиция подключения: сбоку - позволяет выводить провода горизонтально, экономя место
• Материал корпуса: полиэтилен - негорючий, устойчивый к химическим воздействиям
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленным стандартам
• Рабочая температура: от –25 C до +110 C - работает в холодных и нагретых средах

Совместимость и монтаж

Клеммная винтовая колодка REXANT КВ-35 10-35 монтируется непосредственно на DIN-рейку или крепится болтами к поверхности. Для установки достаточно зафиксировать её на рейке - специальные зацепы уже предусмотрены конструкцией. Каждая пара контактов отделена друг от друга изоляцией, поэтому можно использовать как целую колодку, так и отрезать нужное количество секций ножницами или плоскогубцами. Разделение происходит между контактными группами - после отреза каждая часть остаётся функциональной. Обратите внимание: перед затяжкой винта зачистите провод до 10–12 мм, чтобы избежать плохого контакта.

Безопасность и стандарты

Колодка изготовлена из негорючего полиэтилена, что соответствует требованиям пожарной безопасности. Латунные контакты обеспечивают стабильную проводимость и устойчивость к окислению. Напряжение 400 В и ток 80 А соответствуют нормам IEC 60947-7-1 для коммутационных устройств. Однако колодка не имеет сертификата IP - не предназначена для открытого монтажа во влажных или запылённых помещениях без защиты в корпусе.

Преимущества

• Высокая плотность контактов - 12 точек на 33 мм, экономия места в щите
• Легко модифицируется - можно отрезать лишние секции под нужное число соединений
• Удобный боковой ввод - провода выходят параллельно, не мешают соседним элементам
• Стабильный контакт - латунные зажимы не деформируются при многократном использовании
• Устойчивость к температуре - работает даже при минус 25 C, что важно для уличных щитов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных газов - требует герметичного корпуса
• Не рекомендуется для подключения алюминиевых проводов без предварительной обработки антиоксидантной пастой - возможна коррозия
• Запрещено применять для токов выше 80 А - риск перегрева и оплавления изоляции
• Не подходит для частых вибраций без дополнительной фиксации - винты могут ослабнуть
• Температура ниже –25 C не указана - использование в экстремальных морозах не протестировано

Примеры использования

• Подключение входных кабелей в распределительном щите дома или цеха
• Объединение нескольких двигателей на одной линии питания
• Соединение проводов в пульте управления станком с ЧПУ
• Разветвление цепей освещения в промышленном помещении
• Формирование группы заземления в щитовой комнате

Практические советы

• Перед монтажом проверьте сечение провода - слишком тонкий (менее 10 мм2) будет плохо зажат, слишком толстый (более 35 мм2) не войдёт
• Затягивайте винты равномерно - переусердствовать нельзя, иначе треснет пластик; недостаточно - контакт будет греться
• Для алюминиевых проводов используйте смазку типа “Антикор” - продлит срок службы контакта
• Если монтируете несколько колодок рядом - оставляйте зазор 5–10 мм между ними для лучшего теплоотвода
• При необходимости замены - отключите питание, открутите все винты, затем аккуратно вытяните провода
• Клеммная винтовая колодка REXANT КВ-35 10-35 - отличный вариант для массового монтажа благодаря комплекту из 10 штук
