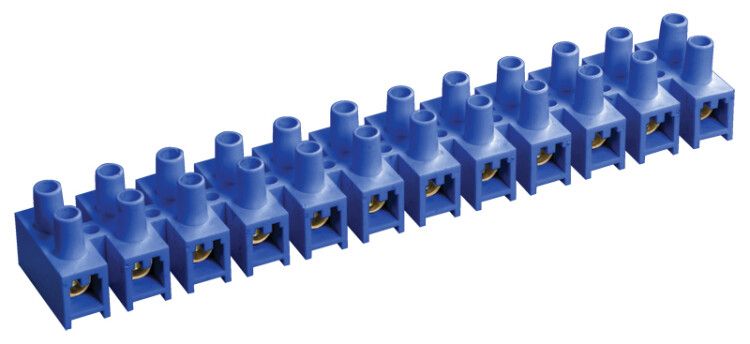

Колодка клеммная ЗВИ-80 н/г 10-25кв.мм 12 пар син. IEK UZV6-080-25

Зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар синий от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 10–25 мм2 в распределительных щитах. Этот зажим обеспечивает устойчивый контакт при токе до 80 А и применяется там, где важна пожаробезопасность и компактная сборка.

Назначение и область применения

Зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар синий используется для создания разъёмных электрических соединений между проводниками в силовых цепях. Подходит для монтажа в распределительных шкафах, щитах управления, автоматических выключателях и других устройствах, требующих высокой степени защиты от возгорания. Благодаря 12 полюсам позволяет организовать групповое подключение нескольких цепей в одном устройстве, экономя место и время при монтаже.

Технические характеристики

• Тип соединения: винтовое - надёжное фиксирование провода затяжкой винта
• Сечение провода: 10–25 мм2 - подходит для медных и алюминиевых жил средней и большой мощности
• Номинальный ток: 80 А - рассчитан на нагрузки в промышленных и коммерческих системах
• Номинальное напряжение: 400 В - совместим с трёхфазными сетями 380/400 В
• Количество полюсов: 12 - каждая пара клемм работает независимо
• Количество клемм на полюс: 2 - вход и выход для каждого канала
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку без дополнительных адаптеров
• Рабочая температура: от –25 C до +110 C - устойчив к перепадам температур в помещениях и на улице
• Позиция соединения: сбоку - удобно для прокладки проводов в плотной сборке
• Ширина ячейки: 33 мм - соответствует стандартным модульным рейкам
• Цвет корпуса: синий - визуальное отличие от других типов зажимов
• Материал корпуса: негорючий полистирол - самозагасает при контакте с пламенем
• Гарантия: 36 месяцев

Совместимость и монтаж

Зажим винтовой ЗВИ-80 не поддерживает горение 10-25 мм2 12 пар синий монтируется на стандартную DIN-рейку шириной 35 мм. Каждый полюс имеет два входа - один для подводящего провода, второй - для отходящего. Для подключения необходимо зачистить жилу на 8–10 мм, вставить её в клемму и затянуть винт усилием, достаточным для фиксации, но без перегрузки. Латунные клеммы обеспечивают хорошую проводимость и долговечность. Устройство не требует специальных инструментов - достаточно обычной отвёртки.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, который не поддерживает горение - материал соответствует требованиям пожарной безопасности для помещений с повышенными рисками. Номинальное напряжение 400 В и ток 80 А позволяют использовать зажим в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Применение в местах с возможностью возникновения искр или перегрева снижает вероятность распространения огня.

Преимущества

• Высокая плотность: 12 полюсов в одной единице экономят место в щите
• Устойчивость к нагреву: рабочая температура до +110 C предотвращает деформацию при длительной нагрузке
• Пожаробезопасность: материал корпуса не поддерживает горение - важно для промышленных объектов
• Стандартный форм-фактор: ширина 33 мм легко встраивается в любые типовые щиты
• Латунные клеммы: обеспечивают минимальное переходное сопротивление и долгий срок службы

Ограничения применения

• Не предназначены для работы с проводами меньше 10 мм2 - слабый контакт и риск выпадения
• Не рекомендовано применение вне закрытых щитов - открытое расположение увеличивает риск механического повреждения
• Не подходят для частых отсоединений - винтовые клеммы теряют надёжность после 5–7 циклов демонтажа
• Не используются в условиях постоянного воздействия воды или химически активных сред - материал корпуса не герметичен

Примеры использования

• Подключение группы автоматических выключателей в распределительном щите торгового центра
• Объединение проводов от нескольких насосов на промышленном конвейере
• Разветвление фазных проводов перед подключением к тепловым реле
• Сборка распределительных пунктов в холодильных камерах - благодаря устойчивости к низким температурам

Практические советы

• Перед монтажом проверьте сечение провода - не используйте провода менее 10 мм2, даже если они кажутся “достаточно толстыми”
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить латунную клемму
• При использовании в щитах с ограниченным пространством учтите, что каждый зажим занимает 33 мм по ширине - запланируйте места для остальных элементов
• Синий цвет помогает визуально отделить эту группу от других - используйте для маркировки цепей с высокой нагрузкой
• Артикул uzv6-080-25 - сохраняйте его при заказе запасных элементов; этот же зажим встречается в каталогах IEK под другими названиями, но с теми же параметрами
