Колодка клеммная полиамид ЗВИ 6.6,12р,110°С,450V, 101A, 25мм.кв. | 43812NY DKC ДКС

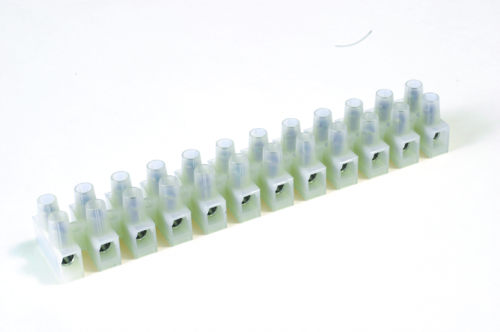

Клеммная колодка DKC Quadro 43812ny - это компактное и надежное устройство для многократного соединения проводов в распределительных щитах и силовых цепях. Она выполнена из высокопрочного полиамида 6.6, выдерживает рабочую температуру до 110 C и рассчитана на ток до 101 А, что делает её подходящей для промышленного оборудования, автоматизации и систем управления.

Назначение и область применения

Клеммная колодка DKC Quadro 43812ny предназначена для создания надежных электрических соединений между проводниками в цепях переменного и постоянного тока. Подходит для использования в распределительных шкафах, пультах управления, станках, конвейерах, системах освещения и других устройствах, где требуется плотная коммутация нескольких проводов. Благодаря 12 полюсам и двум клеммам на каждый, она позволяет организовать разводку, ответвления и переходы без лишних перемычек.

Технические характеристики

• Количество полюсов: 12
• Номинальный ток: 101 А
• Номинальное напряжение: 450 В
• Поперечное сечение проводника: 0,75–25 мм2
• Рабочая температура: от -20 C до +110 C
• Материал корпуса: полиамид 6.6
• Материал контактов: бронза OT58 с никелевым покрытием
• Количество клемм на полюс: 2 (вход/выход)
• Способ монтажа: непосредственная установка на DIN-рейку
• Габариты: 37,5 × 34 мм
• Позиция соединения: сбоку
• Класс воспламеняемости: V2 (самозагасание после удаления источника пламени)
• Цвет: белый
• Прозрачность: да (можно визуально контролировать состояние проводов)

Совместимость и монтаж

Клеммная колодка DKC Quadro 43812ny устанавливается прямо на стандартную DIN-рейку шириной 35 мм без дополнительных креплений. Для подключения используется винтовое соединение - достаточно ослабить винт, вставить провод (до 25 мм2), затем затянуть до упора. Прозрачный корпус позволяет проверить правильность заправки жил без демонтажа. Установка возможна в любом положении - горизонтальном или вертикальном. Соединение происходит сбоку, что удобно при плотной компоновке в шкафу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования: материал корпуса - самозагасающийся полиамид класса V2, что снижает риск распространения пламени. Номинальное напряжение 450 В обеспечивает безопасную работу в сетях до 400 В переменного тока. Температурный диапазон (-20…+110 C) гарантирует стабильность даже в условиях нагрева рядом с мощными элементами. Отсутствие открытых токоведущих частей исключает случайное прикосновение.

Преимущества

• Высокая механическая прочность корпуса из полиамида 6.6 - устойчив к ударным нагрузкам и деформациям
• Никелевое покрытие контактов повышает коррозионную стойкость и снижает контактное сопротивление
• Прозрачная крышка позволяет контролировать качество соединения без инструментов
• Удобная двухклеммная конструкция на каждом полюсе - экономит место и уменьшает количество перемычек
• Стандартные габариты совместимы с большинством серийных шкафов и модульных решений

Ограничения применения

Не рекомендуется использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - полиамид может потерять прочность. Также не предназначен для подключения многожильных проводов без наконечников при сечении более 16 мм2 - возможен неплотный захват. Не следует применять в условиях длительного пребывания под водой или в сырых помещениях без защиты IP - хотя корпус герметичен, он не имеет рейтинга IP. Максимальная температура 110 C - не допускается установка рядом с источниками тепла выше этого значения (например, рядом с ТЭНами без теплоотвода).

Примеры использования

• Разводка фаз и нулей в распределительных щитах промышленных линий
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Объединение входных и выходных цепей в ПЛК-панелях
• Создание точек подключения для тестирования и обслуживания
• Замена старых клеммных блоков в модернизируемых объектах

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 0,75–25 мм2 - меньшие жилы могут выпасть, большие - не войдут
• Для многожильных проводов используйте наконечники типа “пальцы” или “цилиндрические”, чтобы избежать облома жил
• Затягивайте винты равномерно - переусердствовать нельзя, так как можно повредить резьбу или пластик
• При групповой установке нескольких колодок оставляйте минимум 5 мм свободного места между ними для лучшей вентиляции
• Проверьте соответствие цвета - белый корпус хорошо виден в светлых шкафах, но может загрязняться; регулярно протирайте поверхность
• Колодка DKC Quadro 43812ny совместима с другими изделиями серии Quadro - легко заменяется и дополняется
