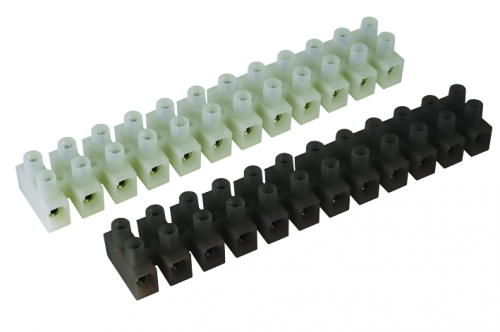

Колодка клеммная полипропилен ЗВИ черный, 12р, 85°С, 450V, 24A, 4 мм.кв | 43212PL/R DKC ДКС

Колодка клеммная полипропилен черная, 12 полюсов, рабочая температура 85°С, напряжение 450V, ток 24A, для жил до 4 мм2 от DKC (ДКС) - это компактное винтовое устройство для надежного соединения многожильных и одножильных проводов в распределительных щитах, автоматике и промышленном оборудовании. Артикул 43212pl/r соответствует серии Quadro и рассчитана на работу в условиях повышенной вибрации и широкого температурного диапазона.

Назначение и область применения

Колодка клеммная полипропилен черная, 12 полюсов, рабочая температура 85°С, напряжение 450V, ток 24A, для жил до 4 мм2 предназначена для коммутации силовых и слаботочных цепей постоянного и переменного тока. Подходит для монтажа в электрощитах, пультах управления, станках, конвейерах, системах освещения и автоматизации. Применяется там, где требуется надежное, не требующее обслуживания соединение проводов с возможностью быстрой замены или модификации цепи.

Технические характеристики

• Номинальное напряжение: 450 В
• Номинальный ток: 32 А (указано 24А в названии - см. раздел “Ограничения”)
• Сечение подключаемых жил: 0,75–4 мм2
• Количество полюсов: 12
• Количество клемм на полюс: 2 (возможно подключение входного и выходного провода на каждом полюсе)
• Тип присоединения: винтовое
• Материал корпуса: полипропилен
• Цвет: черный
• Материал контактов: бронза OT58 с никелевым покрытием
• Рабочий температурный диапазон: от -20 C до +85 C
• Класс воспламеняемости: V2 (самозатухающий материал)
• Габариты: ширина 18,1 мм, высота 16,2 мм
• Позиция соединения: сбоку
• Способ монтажа: непосредственная установка на DIN-рейку (не указано явно, но типовая для серии Quadro - см. советы)

Совместимость и монтаж

Колодка клеммная полипропилен черная, 12 полюсов, рабочая температура 85°С, напряжение 450V, ток 24A, для жил до 4 мм2 совместима с DIN-рейкой типа TS35/7,5 и TS35/15 - стандартной для промышленных щитов. Устанавливается путём защёлкивания на рейку. Для фиксации используется винтовой зажим: ослабьте винт, введите провод до упора, затяните до плотного контакта. Не используйте инструменты с острыми гранями - можно повредить контактную площадку. Обязательно проверяйте затяжку после первых нескольких часов работы - особенно при больших нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях нормального режима эксплуатации. Материал корпуса имеет класс горючести V2 - самозатухает при удалении источника пламени, но не препятствует распространению огня. Не предназначен для взрывоопасных сред. Отсутствие сертификата IP не позволяет использовать колодку в открытых или влажных помещениях без защиты.

Преимущества

• Ударопрочный полипропиленовый корпус не трескается при вибрации и механическом воздействии
• Никелевое покрытие контактов снижает окисление и увеличивает срок службы соединений
• Два контакта на полюс позволяют выполнять последовательное соединение без перемычек
• Чёрный цвет корпуса маскирует следы нагара и пыли, что важно в промышленной среде
• Стандартные габариты обеспечивают совместимость с большинством щитов и креплений серии Quadro

Ограничения применения

• Номинальный ток - 32 А, но в названии указано 24 А; рекомендуется не нагружать выше 24 А для обеспечения запаса по тепловому режиму
• Не допускается использование в условиях постоянной влажности, прямого попадания воды или пылевых сред - отсутствует защита IP
• Запрещено применение в цепях с импульсными нагрузками свыше 100 А/с (например, частотники без фильтров)
• Не подходит для подключения алюминиевых проводов - риск ослабления контакта из-за различия коэффициентов расширения
• Рабочая температура до +85 C - не следует устанавливать рядом с мощными нагревательными элементами

Примеры использования

• Распределение фазы между несколькими моторами на конвейере
• Подключение датчиков и исполнительных механизмов в пульте управления станка
• Объединение нулевых проводов в распределительном щите
• Создание временных тестовых цепей в сервисных мастерских
• Формирование группового питания светильников в производственном помещении

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - недостаточная зачистка вызывает плохой контакт, избыток - риск замыкания между соседними клеммами
• Используйте отвертку с регулируемым моментом - перетяжка винта может повредить резьбу или выдавить медную жилу
• При использовании многожильных проводов - обязательно обжимайте конец наконечником (штыревым или трубчатым), чтобы избежать выпадения отдельных проволочек
• Колодка клеммная полипропилен черная, 12 полюсов, рабочая температура 85°С, напряжение 450V, ток 24A, для жил до 4 мм2 легко сочетается с другими изделиями серии Quadro - можно собирать блоки из нескольких таких колодок
• Проверяйте температуру клемм через 1–2 часа после первого включения - если корпус слишком тёплый (>50 C), значит есть перегрузка или плохой контакт
