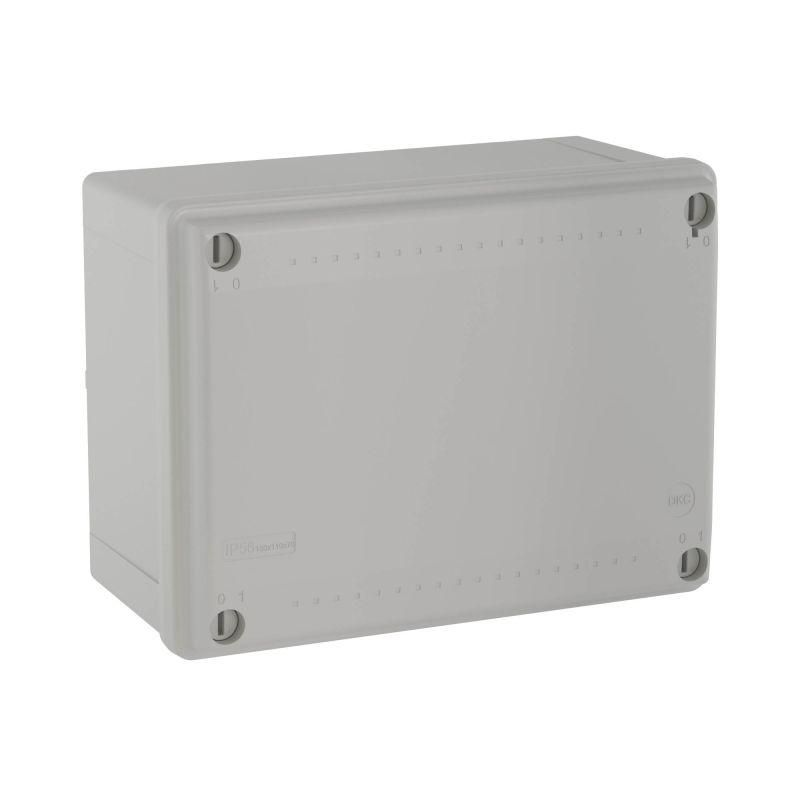

Коробка распределительная с гладкими стенками. IP56. 150х110х70мм | 54010 DKC ДКС

Коробка распределительная с гладкими стенками, IP56, 150х110х70мм от DKC (ДКС), артикул 54010, предназначена для безопасного разветвления и соединения кабелей в условиях повышенной запыленности и влажности. Относится к серии Express и совместима с системой жестких труб этого же бренда.

Назначение и область применения

Коробка используется для организации точек разветвления электрических, телефонных и телевизионных кабелей при настенном или потолочном монтаже. Подходит для открытых установок в помещениях и на улице. Применяется в промышленных объектах, на производстве, в системах автоматизации, где требуется надежная изоляция соединений от внешних воздействий.

Технические характеристики

• Размеры: 150×110×70 мм
• Степень защиты: IP56 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и от мощных струй воды
• Материал: пластик без галогенов - не выделяет токсичных веществ при нагреве
• Температурный диапазон: от -25 C до +60 C
• Цвет: серый
• Крышка: непрозрачная, винтовое крепление
• Уплотнитель: вспененный полуретановый - обеспечивает герметичность без дополнительных средств
• Экранирование: да - внутренний металлический экран снижает помехи
• Ввод кабелей: есть (диаметр трубы 25 мм, требует установки муфт и зажимов)
• Пломбируемая: да - позволяет опечатывать доступ для контроля целостности
• Форма: прямоугольная
• Способ монтажа: настенно-потолочный
• Соединяемая в ряд: да - можно комбинировать несколько коробок последовательно

Совместимость и монтаж

Коробка распределительная с гладкими стенками, IP56, 150х110х70мм (артикул 54010) не имеет готовых вводов - кабели вводятся через отдельные муфты и кабельные зажимы (в комплект не входят). Для работы с системой Express используются трубы того же бренда. Монтаж выполняется на вертикальную или горизонтальную поверхность с помощью саморезов или дюбелей. Учитывайте, что внутреннее пространство ограничено - не более 2–3 кабелей диаметром до 8 мм одновременно. Гладкие стенки позволяют легко протягивать кабели, но требуют аккуратного закрепления зажимов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных коробок в условиях повышенной влажности и пыли. Наличие экранирования и отсутствие галогенов делает её подходящей для использования в местах с высокими требованиями к электромагнитной совместимости и пожарной безопасности. Сертифицирована для взрывопроверенного исполнения - допущена к применению во взрывоопасных зонах класса 1 и 2 по ГОСТ 30852.9.

Преимущества

• Высокая степень защиты IP56 - надежна даже в сырых и пыльных средах
• Герметичная крышка с полуретановым уплотнителем - не требует дополнительной прокладки
• Экранированная конструкция - минимизирует влияние ЭМИ на сигналы
• Пломбировка - предотвращает несанкционированный доступ
• Совместимость с серией Express - возможность создания единой системы с трубами и другими элементами
• Можно соединять в ряд - удобно для сложных трасс

Ограничения применения

• Не предназначен для скрытой проводки - только накладной монтаж
• Нет встроенных вводов - необходимо докупать муфты и зажимы
• Объем внутреннего пространства ограничен - не подходит для больших пучков кабелей
• Не рекомендовано использование при температурах ниже -25 C - материал теряет эластичность
• Необработанная поверхность - возможна микроскопическая шероховатость, не влияющая на функциональность, но требующая осторожности при обращении

Примеры использования

• Разветвление силового кабеля на участке конвейера в цеху
• Подключение сигнализационных линий на фасаде здания
• Соединение кабелей видеонаблюдения в наружной камере
• Распределительная точка в системе управления технологическим оборудованием
• Монтаж в зонах с риском попадания воды - например, возле мойки или вентиляционных каналов

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и выбранной муфты - максимальный диаметр ввода 25 мм, но реальный проход зависит от типа зажима
• Используйте только зажимы с резиновой вставкой - они сохранят герметичность и не повредят изоляцию кабеля
• При соединении нескольких коробок в ряд соблюдайте радиус изгиба кабеля - не менее 6 диаметров кабеля
• При пломбировке используйте одноразовые пломбы с номером - это упрощает учет и аудит
• Не перегружайте коробку - слишком много кабелей затрудняет закрытие крышки и нарушают теплоотвод
• Для длительной эксплуатации вне помещений рекомендуется периодически осматривать уплотнитель на предмет старения
