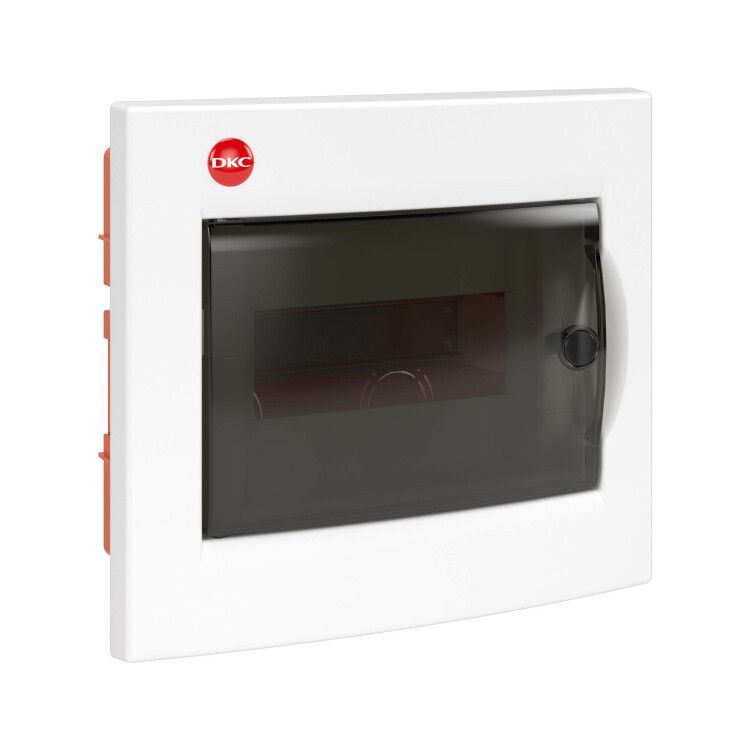

Щиток встраиваемый с дверцей, 8 модулейIP41, белый усиленным клеммным блоком 1х87308 | 81708 DKC ДКС

Щиток встраиваемый 8 модулей IP41 с дверцей, с усиленным клеммным блоком 1х87308 от бренда DKC (ДКС) - это надёжное решение для внутреннего монтажа в жилых и офисных зонах. Он рассчитан на установку автоматов, УЗО, таймеров и других устройств, обеспечивает безопасную коммутацию питающей сети до 125 А и совмещает прочность конструкции с удобством обслуживания.

Назначение и область применения

Щиток встраиваемый 8 модулей IP41 с дверцей, с усиленным клеммным блоком 1х87308 используется для распределения электроэнергии внутри помещений. Подходит для монтажа в стены из гипсокартона, бетона или кирпича. Обеспечивает защиту оборудования от случайного контакта и внешних воздействий. Часто применяется в квартирах, офисах, школах и административных зданиях. Компоненты внутри щитка можно менять - он совместим с автоматическими выключателями любого производителя.

Технические характеристики

• Количество модулей: 8 (один ряд)
• Степень защиты: IP41 - защищён от предметов больше 1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А
• Рабочее напряжение: 220 В
• Глубина установки: 72 мм
• Ширина: 261 мм, высота: 225 мм
• Материал корпуса: термостойкий и ударопрочный пластик, цвет - белый
• DIN-рейка: оцинкованная, устойчивая к коррозии
• Дверца: закрытого типа, полупрозрачная, затемнённая, с возможностью открывания более чем на 180°
• Замок: есть - предотвращает несанкционированное вскрытие
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие нормам: ГОСТ Р 51321.1-2000
• Индекс ударопрочности: 6 - соответствует средним механическим нагрузкам

Совместимость и монтаж

Щиток встраиваемый 8 модулей IP41 с дверцей, с усиленным клеммным блоком 1х87308 монтируется исключительно скрытым способом - в нишу стены. Для фиксации используются предусмотренные отверстия и крепления. На задней стенке имеются преперфорированные отверстия и насечки - они позволяют легко просверливать каналы для входящих кабелей и гофр. Установка требует соблюдения посадочных размеров: глубина ниши должна быть минимум 72 мм, ширина - около 270 мм, чтобы щиток свободно вошёл и не деформировался.

Комплектация включает:

• DIN-рейку с креплениями
• Заглушки для пустых модулей
• Сборочные винты и заглушки для них
• Самоклеющуюся этикетку для маркировки групп
• Усиленный клеммный блок 1х87308 с крепежом - для подключения основной питающей линии

Обратите внимание: комплект является некомплектным - некоторые элементы (например, автоматы, УЗО, кабели) не входят в состав и должны быть приобретены отдельно.

Безопасность и стандарты

Щиток встраиваемый 8 модулей IP41 с дверцей, с усиленным клеммным блоком 1х87308 соответствует требованиям ГОСТ Р 51321.1-2000, что гарантирует соответствие безопасности и долговечности. IP41 обеспечивает защиту от доступа пальцев и мелких инструментов, а также от вертикально падающих капель - этого достаточно для сухих интерьеров. Наличие замка и плотно закрывающейся дверцы снижает риск травмирования персоналом. Корпус выполнен из материала, который не распространяет горение и сохраняет форму при нагреве до 90–100 C.

Преимущества

• Усиленный клеммный блок 1х87308 позволяет надёжно подключить мощные питающие кабели без риска перегрева
• Дверца открывается шире 180° - удобно работать даже при ограниченном пространстве перед щитком
• Полупрозрачная дверца даёт возможность визуально проверить положение автоматов без открытия
• Оцинкованная рейка и качественный пластик повышают срок службы при частом использовании
• Преперфорированные отверстия экономят время при подготовке канала для кабелей
• Этикетка для маркировки ускоряет диагностику и обслуживание

Ограничения применения

Щиток встраиваемый 8 модулей IP41 с дверцей, с усиленным клеммным блоком 1х87308 не предназначен для установки вне помещений, в сырых зонах (ванная, баня, подвалы) или местах с постоянными брызгами. IP41 недостаточно для условий с высокой запылённостью или попаданием воды под давлением. Также не рекомендован для промышленных объектов с вибрационными нагрузками выше класса 6. Не используйте в условиях ниже −25 C - материал становится хрупким.

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 8 группами освещения, розеток и бытовой техники
• Аварийный щиток в офисе для автономного питания серверной группы
• Распределительный пункт в учебном заведении для контроля света в классах
• Подключение системы “умный дом” с таймерами и контроллерами освещения

Практические советы

• Перед монтажом обязательно сверьте глубину ниши - минимальная 72 мм; меньшая приведёт к деформации корпуса
• Не забудьте использовать заглушки для пустых модулей - это повысит степень защиты и эстетику
• Подающий кабель лучше заводить через нижние отверстия - так проще организовать вывод и избежать перегибов
• Проверьте целостность клеммного блока 1х87308 перед первым подключением - он должен плотно фиксироваться без люфта
• При необходимости замены автомата - отключите питание, поскольку клеммы находятся рядом с силовой частью
• Для длительной работы в условиях колебаний температуры выбирайте модели с UHL2 - этот щиток уже соответствует этому стандарту
