Корпус пластиковый OptiBox P-CVK-1-08-IP41 | 145779 КЭАЗ

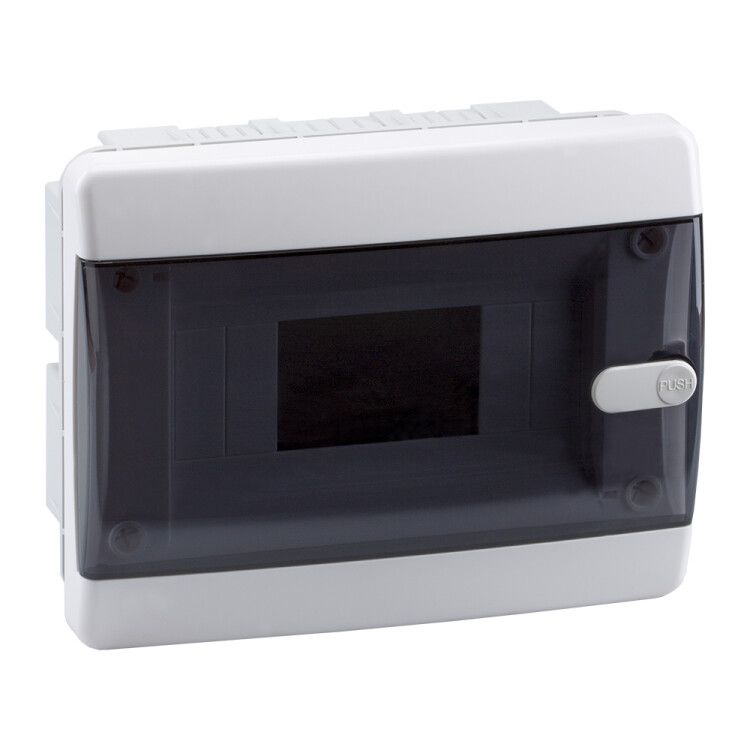

Корпус пластиковый встраиваемый OptiBox P-CVK-1-08-IP41 8 модулей прозрачная черная дверь - компактный распределительный щит из прочного ABS-пластика для внутренней установки в стену. Подходит для монтажа автоматических выключателей, УЗО и других устройств на DIN-рейке. Артикул 145779, бренд КЭАЗ.

Назначение и область применения

Корпус OptiBox P-CVK-1-08-IP41 предназначен для сборки и защиты электрических аппаратов внутри помещений: автоматов, УЗО, реле, счетчиков и т.д. Благодаря встраиваемому монтажу он не занимает внешнее пространство, что удобно для интерьеров жилых домов, офисов и административных зданий. Прозрачная дверца позволяет контролировать состояние оборудования без вскрытия.

Технические характеристики

• Количество модулей: 8 (стандартный шаг 17,5 мм)
• Глубина монтажа: 64,5 мм - минимальная для установки в стену без увеличения штробы
• Размеры корпуса: 218 × 170 × 102,9 мм (Ш×В×Г)
• Материал корпуса: ABS-пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикально падающих капель воды
• Цвет: 9016 (темно-серый/черный)
• Тип двери: прозрачная, с защелкой - обеспечивает быстрый доступ и контроль
• Наличие DIN-рейки: да - стандартная рейка 35 мм
• Наличие монтажной панели: да - фиксирует оборудование внутри корпуса
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и умеренной влажностью
• Напряжение: 220 В - рассчитан на работу в сетях переменного тока до этого значения

Совместимость и монтаж

Корпус OptiBox P-CVK-1-08-IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа требуется подготовить нишу в стене глубиной не менее 64,5 мм. Монтажная панель крепится к задней части корпуса, после чего устройства фиксируются на DIN-рейке. Корпус устанавливается в стену с помощью гипсового раствора или цементного состава. Недостаточная глубина ниши - основная причина отказа от установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Степень защиты IP41 предотвращает попадание крупных инородных тел и случайного контакта с проводниками через решетку вентиляционных отверстий. Прозрачная дверца выполнена из термостойкого поликарбоната, не поддерживающего горение.

Преимущества

• Низкая глубина (64,5 мм) - идеально для тонких перегородок и старых зданий
• Прозрачная дверь - позволяет визуально проверять положение рычагов и индикацию без открывания
• ABS-пластик - легкий, долговечный, не требует окраски или антикоррозийной обработки
• Фиксация на монтажной панели - исключает люфт и смещение оборудования при вибрациях
• Защелка на двери - надежная, не требует ключа, легко открывается одной рукой

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для улицы, дождя или повышенной влажности
• Не рекомендован для помещений с постоянной влажностью выше 90% - риск конденсата на элементах
• Не подходит для установки мощных тепловыделяющих устройств (например, частотных преобразователей) - ограниченная теплоотдача корпуса
• Климатическое исполнение УХЛ3 исключает применение в неотапливаемых помещениях зимой при температуре ниже −25C

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и УЗО
• Аппаратный шкаф в офисе - для коммутационных устройств и реле управления
• Подъездный щит в многоквартирном доме - при наличии ниши в стене
• Системы управления маломощными механизмами в производственных цехах (не во взрывоопасных зонах)

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 64,5 мм, лучше с запасом 5–10 мм
• При использовании в сыром помещении (ванная, кухня) дополнительно используйте герметичную прокладку между дверцей и корпусом
• Не перегружайте корпус более чем 8 модулями - даже если места кажется достаточно, возможен перегрев
• При замене оборудования не забудьте отключить питание - хотя дверь прозрачная, внутренние части находятся под напряжением
• Артикул 145779 - единственный номер для заказа именно этой модели; другие корпуса OptiBox имеют другую глубину и количество модулей
