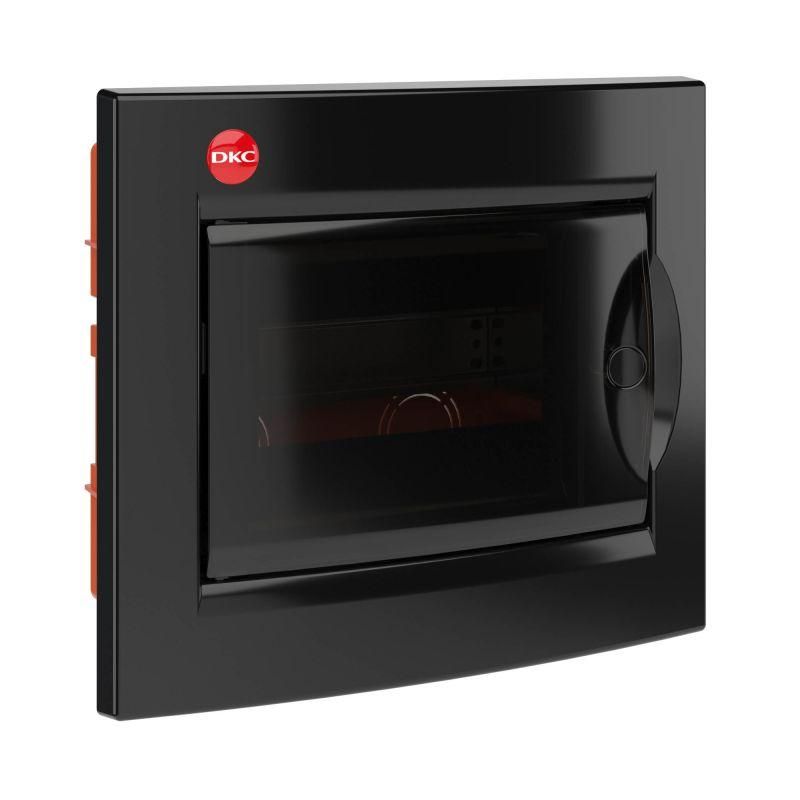

Щиток встраиваемый с дверцей 8 мод.,IP41, черный, клеммным блоком 63А | RB08B4TBD DKC ДКС

Щит встраиваемый с дверцей 8 модулей IP41 черный с клеммным блоком 63А от DKC (ДКС) — это готовое решение для внутренней установки распределительного оборудования в жилых и коммерческих зданиях. Артикул rb08b4tbd сочетает компактную конструкцию, надежную защиту и встроенный клеммный блок на 63 А, что упрощает монтаж и повышает безопасность.

Назначение и область применения

Щит встраиваемый с дверцей 8 модулей IP41 черный с клеммным блоком 63А предназначен для установки внутри стен в помещениях с нормальной влажностью. Подходит для распределения электроэнергии между автоматическими выключателями, УЗО, реле и другими модульными устройствами. Часто используется в квартирах, офисах, малых торговых точках и объектах ЖКХ. Встроенная клеммная группа позволяет организовать нулевой и защитный проводники без дополнительных соединений.

Технические характеристики

• Количество модулей: 8 (однорядная компоновка)
• Степень защиты: IP41 — защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Глубина монтажа: 72 мм — требует соответствующего углубления в стене
• Общая глубина корпуса: 100 мм
• Ширина: 261 мм, высота: 255 мм
• Материал корпуса: термостойкий пластик (не горючий, устойчив к деформациям при нагреве)
• Цвет: черный
• Клеммный блок: 63 А, в комплекте — два суппорта и крепеж (модель 87508)
• DIN-рейка: оцинкованная, предварительно смонтирована
• Дверца: одна, прозрачная, с замком
• EMC-исполнение: да — снижает помехи для чувствительной аппаратуры
• Наличие монтажной панели: да — обеспечивает фиксацию всех элементов внутри

Совместимость и монтаж

Щит встраиваемый с дверцей 8 модулей IP41 черный с клеммным блоком 63А совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по ГОСТ/IEC 60947). Для монтажа требуется подготовить нишу в стене глубиной не менее 72 мм. Корпус крепится к монтажной панели с помощью винтов, которые входят в комплект. Прозрачная дверца позволяет контролировать состояние устройств без вскрытия. Клеммный блок уже установлен — достаточно зачистить провода и затянуть зажимы. Не рекомендуется использовать в условиях постоянного воздействия брызг или влажных средах — IP41 недостаточен для ванных комнат или улицы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов по ГОСТ Р 50030.2 и IEC 61439-3. Наличие EMC-исполнения гарантирует минимальное влияние на работу радиоаппаратуры и систем управления. Прозрачная дверца выполнена из ударопрочного поликарбоната, не содержащего галогены. Замок обеспечивает защиту от несанкционированного доступа. Все материалы — термостойкие и не поддерживают горение.

Преимущества

• Уже собранный клеммный блок 63 А исключает необходимость самостоятельной сборки нулевых шин
• Прозрачная дверца позволяет визуально проверять положение контакторов и индикаторов
• Oцинкованная DIN-рейка устойчива к коррозии и легко принимает устройства любого производителя
• EMC-исполнение снижает риск возникновения электромагнитных помех в соседних сетях
• Комплектация включает все необходимые детали: заглушки, крепеж, этикетки — ничего дополнительно покупать не нужно

Ограничения применения

• Не предназначено для наружной установки — степень защиты IP41 не защищает от прямого попадания воды
• Не подходит для помещений с повышенной влажностью (ванная, баня, подвалы с протечками)
• Ограниченное количество модулей (8) — не подходит для крупных распределительных щитов с большим числом групп
• Глубина монтажа 72 мм требует точного расчета толщины стены; возможны сложности при работе с кирпичом или бетоном без предварительного штробления

Примеры использования

• Распределительный щит в однокомнатной квартире: автоматические выключатели на освещение, розетки, кухню, кондиционер
• Электрошкаф в офисном помещении: питание компьютеров, принтеров, серверов через УЗО
• Подключение теплого пола и системы вентиляции в частном доме
• Временные распределительные точки на стройплощадках (при условии сухости)

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум на 5–10 мм больше указанной 72 мм, чтобы избежать давления на заднюю стенку
• При использовании кабелей большого сечения (например, 16 мм²) убедитесь, что они подходят по диаметру к зажимам клеммного блока 63 А
• Используйте самоклеющуюся этикетку для маркировки каждой группы — это ускоряет диагностику и обслуживание
• Заглушки для пустых модулей обязательно устанавливайте — они сохраняют целостность степени защиты IP41
• Щит встраиваемый с дверцей 8 модулей IP41 черный с клеммным блоком 63А от DKC (ДКС) можно дополнять аксессуарами серии RAM base — например, световыми индикаторами или счетчиками
