Корпус пластиковый OptiBox P-BVK-2-08-IP41 | 117940 КЭАЗ

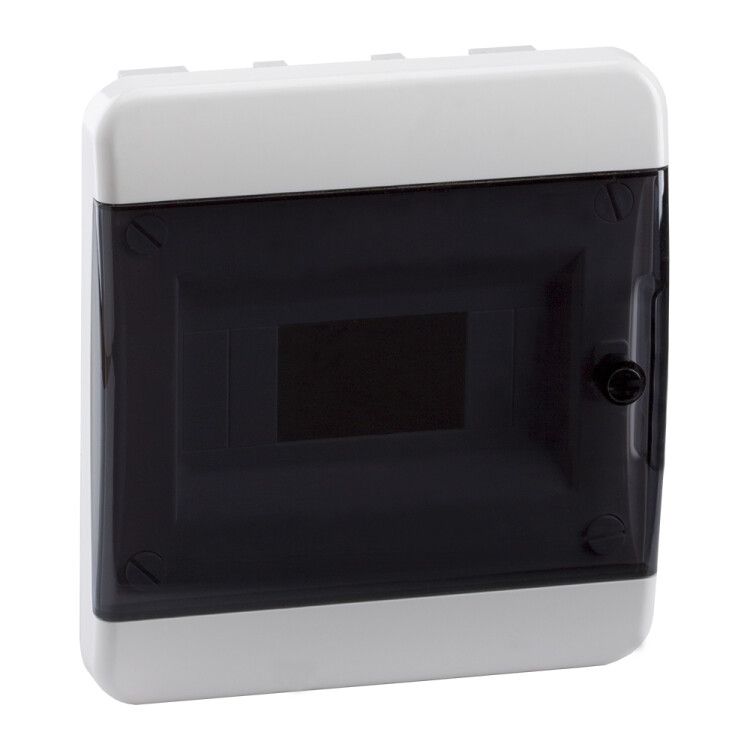

Корпус пластиковый встраиваемый OptiBox P-BVK-2-08-IP41 8 модулей прозрачная черная дверь от КЭАЗ - это готовый элемент для сборки распределительного щита внутри стены. Подходит для монтажа автоматических выключателей, УЗО, счетчиков и других модульных устройств. Артикул 117940 относится к серии OptiBox P, где сочетаются функциональность, простота монтажа и эстетика.

Назначение и область применения

Корпус OptiBox P-BVK-2-08-IP41 предназначен для внутренней установки в стену и служит основой для сборки электрощитов в жилых, офисных и промышленных помещениях. В него устанавливаются модульные устройства на DIN-рейку: автоматы, УЗО, реле, счетчики электроэнергии. Подходит для систем освещения, розеточных групп, слаботочных сетей и малых распределительных пунктов. Используется там, где важна компактность и скрытый монтаж - например, в квартирах, гостиницах, административных зданиях.

Технические характеристики

• Количество модулей: 8 (стандартный шаг 17,5 мм)
• Глубина монтажа: 64 мм - обеспечивает достаточное пространство для проводки и коммутации
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: глянцевый белый пластик (поликарбонат)
• Дверь: прозрачная, черного цвета, с возможностью пломбирования
• Тип запора: защелка - быстрый доступ без инструментов
• DIN-рейка: встроена, фиксируется винтами
• Монтажная панель: есть - упрощает кабельную организацию
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Количество рядов: один
• Напряжение: 220 В - рассчитан на бытовые и аналогичные промышленные сети

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая продукты серии OptiDin и OptiMer от КЭАЗ. Для монтажа требуется подготовить нишу в стене глубиной не менее 64 мм. Корпус крепится к монтажной раме или прямо к бетону с помощью анкеров или дюбелей. DIN-рейка легко регулируется по глубине - можно сместить её назад для удобства прокладки кабеля. Дверь имеет возможность менять направление открывания - достаточно переставить петли. Некомплектный тип означает, что в комплекте нет модульных устройств - их необходимо выбрать и приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Защита IP41 предотвращает попадание крупных частиц пыли и случайного контакта с токоведущими частями через открытую дверцу. Прозрачная дверь позволяет визуально контролировать положение автоматов без вскрытия. Возможность установки пломбы и замка повышает безопасность в общественных местах и на объектах с ограниченным доступом.

Преимущества

• Глянцевый белый корпус - эстетично смотрится в интерьере, не требует отделки
• Чёрная прозрачная дверь - сохраняет видимость индикаторов и рычагов, снижает блики
• Фиксированные винты - позволяют быстро закрепить или снять рейку без потери крепежа
• Встроенная монтажная панель - упорядочивает входящие и исходящие кабели
• Поддержка пломбировки - соответствует нормам энергонадзора для учетных щитов
• Сменное направление открывания двери - адаптируется под расположение проема

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для воздействия дождя или прямого попадания воды
• Не рекомендуется для помещений с высокой запыленностью - IP41 не защищает от пыли в рабочих зонах цехов
• Ограниченная глубина (64 мм) - не подходит для установки больших устройств типа АВР или преобразователей частоты
• Рассчитан на 220 В - не используется в трехфазных сетях выше 400 В
• Пластиковый корпус не выдерживает механических ударов - не применяется в агрессивных средах

Примеры использования

• Распределительный щит в квартире: 4 автомата на розетки, 2 на освещение, 1 УЗО, 1 счетчик
• Щит управления лифтом в подъезде - с реле времени и сигнализацией
• Общий этажный щит в многоквартирном доме - с учетом потребления и аварийного отключения
• Шкаф управления насосной станцией в подвале - при условии сухости и отсутствия прямого контакта с водой

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 64 мм, лучше с запасом 5–10 мм
• Используйте маркировочные наклейки (приобретаются отдельно) - они экономят время при диагностике
• При подключении кабелей оставляйте свободный участок около 15 см - так легче работать с клеммами
• Если нужна большая защита - выбирайте модели с IP54; этот корпус не подходит для влажных помещений (ванная, баня)
• Для пломбировки используйте специальные термопломбы - они не нарушают целостность защелки
• При необходимости замены двери - заказывайте оригинальные детали от КЭАЗ, чтобы сохранить герметичность и соответствие сертификатам
