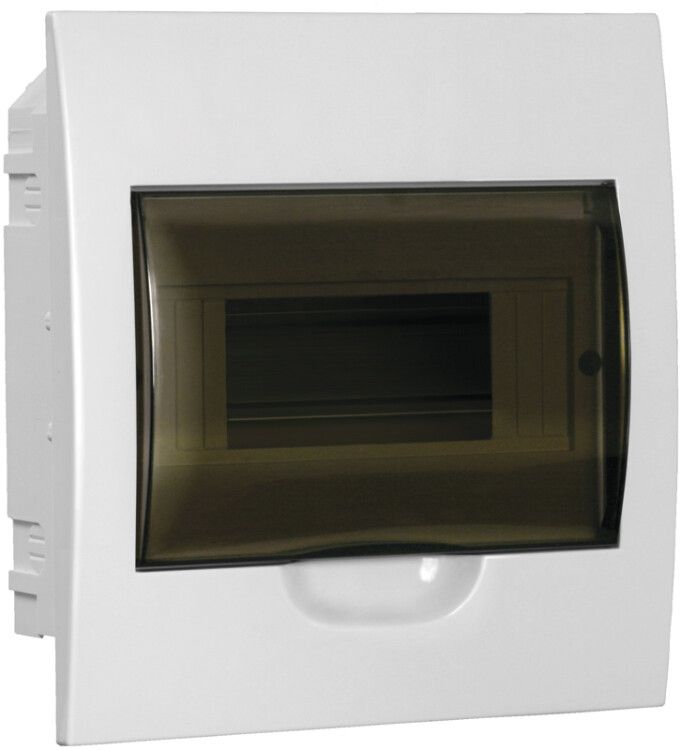

Бокс ЩРВ-П-8 модулей встраиваемый пластик IP41 (222х208х92мм) | MKP12-V-08-41-G GENERICA IEK

Бокс встраиваемый ЩРВ-П-8 пластиковый с черной прозрачной дверью IP41 — компактный распределительный щиток для скрытой установки в стене, предназначенный для размещения модульных устройств в жилых помещениях. Производится брендами GENERICA и IEK, артикул mkp12-v-08-41-g.

Назначение и область применения

Бокс встраиваемый ЩРВ-П-8 используется для монтажа модульных аппаратов в квартирах и частных домах: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств управления освещением и электрооборудованием. Подходит для осветительных и силовых цепей бытового уровня. Благодаря скрытому способу монтажа обеспечивает эстетичный вид интерьера — щиток полностью утоплен в стене, на поверхности остаётся только прозрачная дверца.

Технические характеристики

• Количество модулей DIN: 8 (стандартная ширина одного модуля — 17,5 мм)
• Степень защиты: IP41 — защищает от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик, устойчивый к механическим воздействиям
• Глубина монтажа: 56 мм — требует соответствующего углубления в стене
• Размеры корпуса: 222×208×92 мм (Ш×В×Г)
• Климатическое исполнение: УХЛ3 — допускает работу при температуре от -5°C до +40°C и в условиях повышенной влажности
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет корпуса: белый; цвет дверцы: чёрный прозрачный
• Наличие DIN-рейки: да, предварительно установленная, фиксируется в корпусе
• Тип крышки: закрытого типа, герметично закрывается
• Количество рядов: один

Совместимость и монтаж

Бокс встраиваемый ЩРВ-П-8 рассчитан на установку в сплошную стену из бетона, кирпича или гипсобетона. Для монтажа требуется подготовить нишу глубиной не менее 56 мм и шириной около 230 мм. Корпус имеет специальные крепёжные усы, которые фиксируются раствором при затвердевании. DIN-рейка уже встроена — достаточно просто защёлкнуть устройства на ней. Прозрачная дверца позволяет визуально контролировать положение контакторов и состояние аварийных сигналов без вскрытия щита. Не предназначен для открытой установки на поверхности стены.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для распределительных щитков бытового назначения. Степень защиты IP41 исключает попадание пальцев и проволоки внутрь корпуса, а также защиту от конденсата и вертикальных потоков воды — что важно для помещений с высокой влажностью (ванная, кухня). Материал корпуса самозагасающий, не распространяет горение. Температурный диапазон (-5…+40 °C) делает его пригодным для большинства регионов России, кроме экстремального Севера.

Преимущества

• Прозрачная дверца — возможность контроля состояния оборудования без открывания
• Встроенная DIN-рейка — экономит время при сборке
• Низкая глубина монтажа (56 мм) — подходит даже для тонких перегородок
• Высокая степень механической прочности корпуса
• Эстетичный внешний вид после установки — никаких торчащих элементов
• Долгий срок службы — 15 лет при правильном монтаже

Ограничения применения

• Не подходит для установки вне зданий — IP41 недостаточно для уличного использования
• Не рекомендован для мест с постоянными брызгами воды (например, прямо над мойкой); лучше использовать IP54+
• Ограниченная вместимость — всего 8 модулей, не подходит для больших распределительных щитов
• Не совместим с устройствами шире 17,5 мм (например, некоторые модели УЗО с двойным шагом) без перестановки
• Требует точного подбора ниши — малейшая ошибка в размерах усложнит монтаж

Примеры использования

• Главный распределительный щиток в однокомнатной квартире — 2 автомата на освещение, 2 на розетки, 1 УЗО, 1 таймер для света в коридоре
• Щиток на входе в ванную комнату — управление вытяжкой, подсветкой, теплым полом
• Распределительный щит в прихожей — коммуникации для системы “умный дом” (реле, датчики)

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 56 мм, иначе корпус не войдёт
• При заполнении 8 модулей оставьте хотя бы 1–2 свободных места — для будущего расширения сети
• Не используйте щиток в сырых помещениях без дополнительной защиты — IP41 не противостоит прямому попаданию воды
• При замене старого щитка сверьте размеры: 222×208 мм — типовые, но не все ниши подходят
• Фиксируйте корпус раствором равномерно — перекос может повредить DIN-рейку и затруднить установку устройств
• Чёрная прозрачная дверца снижает блики — удобно для просмотра индикации при ярком свете
