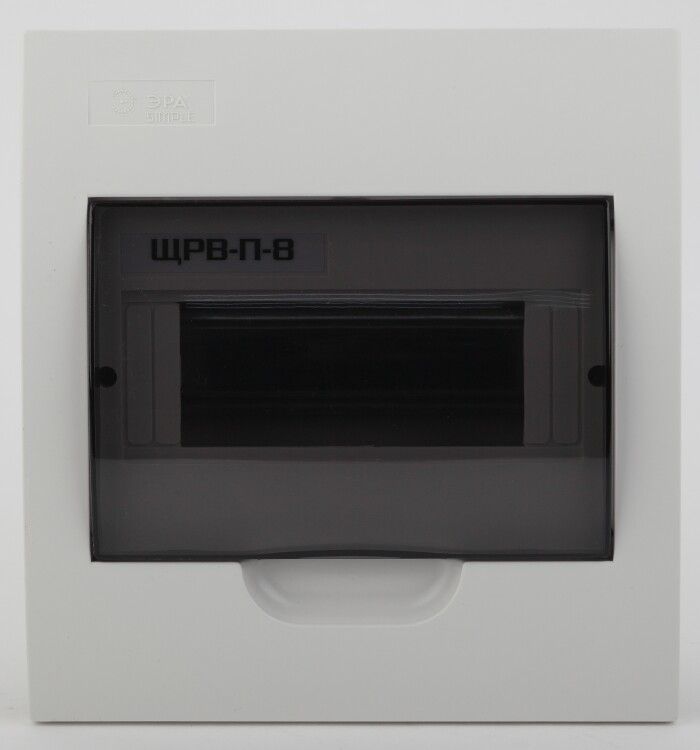

Бокс пластиковый встраиваемый ЩРВ-П-08 SIMPLE 8 модулей IP41 Made In China Б0041511

Бокс встраиваемый пластиковый ЩРВ-П-8 модулей IP41 от Made In China - это компактное решение для скрытой установки модульного электрооборудования в стене. Подходит для монтажа автоматов, УЗО, выключателей и других устройств на DIN-рейку. Артикул б0041511 обеспечивает точную совместимость с проектными решениями и стандартной фурнитурой.

Назначение и область применения

ЩРВ-П-8 модулей IP41 предназначен для внутренней установки в стены зданий - в жилых, офисных и промышленных помещениях. Используется для размещения модульных устройств: автоматических выключателей, УЗО, дифференциальных автоматов, таймеров, реле времени и аналогичного оборудования. Благодаря скрытому монтажу сохраняет эстетику интерьера, не требует внешних креплений.

Технические характеристики

• Количество модулей: 8 (стандартный шаг 17,5 мм)
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 56 мм - позволяет устанавливать бокс в стандартные штробы
• Материал корпуса: самозатухающий пластик с антипиренами - не поддерживает горение
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Крышка: поворотная дверца с замком
• DIN-рейка: встроена, фиксируется болтами, можно регулировать глубину
• Цвет: 7035 RAL (серый матовый)
• Количество рядов: один - односторонняя компоновка
• Выходы кабелей: со всех четырёх сторон - гофроотводы предварительно подготовлены

Совместимость и монтаж

ЩРВ-П-8 модулей IP41 совместим с любыми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка легко фиксируется в нужном положении внутри корпуса - это позволяет точно подогнать глубину установки под толщину стены. Монтаж выполняется после устройства штробы: бокс закрепляется раствором или специальными креплениями, затем подключаются провода через готовые отверстия. Крышка открывается на петлях, доступ к оборудованию - без демонтажа всего бокса.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствующего требованиям к материалам, не поддерживающим горение. Это снижает риск распространения пламени при перегреве или коротком замыкании. Степень защиты IP41 обеспечивает базовую защиту от попадания инструментов и пыли, а также от вертикально падающей влаги - достаточна для помещений с нормальной влажностью. Соответствует ГОСТ Р 50030.2 и IEC 61439-3.

Преимущества

• Уже в комплекте: шины N и PE, крепёж для DIN-рейки, маркировочная лента - не нужно докупать лишнее
• Регулируемая глубина DIN-рейки - адаптация под толщину стены и тип кабеля
• Вывод кабелей со всех сторон - удобно при сложной трассировке
• Замок на крышке - исключает случайное открытие, подходит для общественных мест
• Лаконичный дизайн - не выбивается из интерьеров, не требует декорирования

Ограничения применения

Не предназначается для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, сильной влаги или прямого потока воды. Не рекомендован для помещений с высокой запылённостью, агрессивной средой или температурой ниже -10C и выше +50C. Нельзя использовать для силового оборудования свыше 100 A без проверки тепловой нагрузки. Глубина 56 мм не подходит для массивных устройств с большими радиаторами - например, некоторых мощных преобразователей частоты.

Примеры использования

• Распределительный щиток в квартире - автоматы освещения, розеток, УЗО
• Шкаф управления на этаже многоквартирного дома
• Коробка для таймеров и реле в системах автономного освещения
• Место установки УЗО в ванной комнате - при условии отсутствия прямого контакта с водой

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум на 5–7 мм больше 56 мм, чтобы поместились кабели и раствор
• Используйте кабельные вводы с герметизацией, если есть риск попадания влаги даже в ограниченной степени
• При подключении шин N и PE соблюдайте цветовую маркировку - голубой для N, желто-зелёный для PE
• Не перегружайте бокс более чем 8 модулями - даже если места кажется достаточно, важно учитывать теплоотдачу
• Артикул б0041511 - единственный номер для заказа оригинальной крышки и замка; другие модели не взаимозаменяемы
