Корпус пластиковый навесной 8 модулей, IP41, ЩРН-П-8 | 31010DEK DEKraft APC

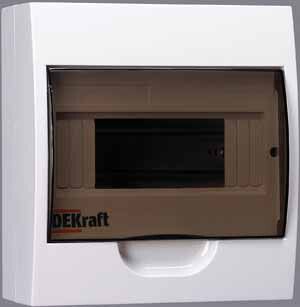

Корпус навесной ЩРН-П-8 8 модулей, IP41, пластиковый, прозрачная дверь от DEKraft - компактный распределительный щит для открытой установки модульного оборудования в помещениях с умеренным климатом. Артикул 31010dek соответствует серии декрафтовских пластиковых корпусов и рассчитан на установку до 8 модулей стандартной шириной 18 мм.

Назначение и область применения

ЩРН-П-8 предназначен для сборки распределительных щитов с автоматическими выключателями, УЗО, реле напряжения и другой модульной аппаратурой. Подходит для использования в жилых домах, офисах, административных зданиях и производственных помещениях с контролируемой средой. Прозрачная дверца позволяет визуально контролировать состояние аппаратуры без вскрытия щита.

Технические характеристики

• Количество модулей: 8 (стандарт 18 мм каждый)
• Степень защиты: IP41 - защита от предметов больше 1 мм и капель воды, падающих вертикально
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - предназначено для однофазных сетей переменного тока
• Материал корпуса: самозатухающий ABS-пластик - устойчив к механическим повреждениям и не поддерживает горение
• Количество вводов: 6 - 2 отверстия диаметром 16–25 мм и 1 отверстие 20–32 мм сверху и снизу
• DIN-рейка: одна, черная, стандартная, для крепления модульных устройств
• Диапазон температур: от –25 C до +60 C
• Климатическое исполнение: УХЛ4 - для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях
• Цвет: белый корпус, прозрачная дверца
• Комплектация: некомплектный - внутри только DIN-рейка, шины N и PE; другие элементы (автоматы, провода, клеммы) не входят

Совместимость и монтаж

ЩРН-П-8 полностью совместим с модульными устройствами стандарта 18 мм, в том числе с продукцией DEKRAFT и SE (Systeme Electric). Монтаж осуществляется на стену с помощью кронштейнов, расположенных сзади корпуса - расстояния до точек крепления указаны в технической документации производителя. Для подключения кабелей используйте предусмотренные вводы: два круглых отверстия диаметром 16–25 мм и одно - 20–32 мм как сверху, так и снизу. Отдельно учтите, что крышка имеет паз для удобного открывания и фиксации в верхнем положении.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52796-2007 - требованиям к распределительным щиткам для внутренней установки. Самозатухающий материал корпуса снижает риск распространения пламени. Наличие изолированного держателя для шин N и PE обеспечивает безопасное соединение нулевых и защитных проводников.

Преимущества

• Прозрачная дверца - возможность контроля состояния аппаратуры без доступа внутрь
• Чёткая разметка вводов - упрощает прокладку кабелей и исключает необходимость сверления
• ABS-пластик - легкий, ударопрочный и термостойкий материал
• Шины N и PE уже установлены - экономят время при сборке
• Фиксация дверцы в открытом положении - удобна при работе с проводами

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP41 недостаточна для воздействия брызг или пылевых потоков
• Не рекомендуется использовать в местах с частыми перегрузками выше 100 А - возможен перегрев контактов
• Не подходит для многорядной сборки - только один ряд модулей
• Крышка с пазом требует осторожного обращения - при сильном усилии может треснуть

Примеры использования

• Электрощит в квартире для групп освещения, розеток и бытовой техники
• Распределительный щит на этаже офисного здания
• Щит управления насосной станцией в подвале
• Автономный щит для системы видеонаблюдения или сигнализации

Практические советы

• Перед монтажом проверьте посадочные размеры кабелей - внешний диаметр должен подходить под отверстия 16–32 мм
• Не забудьте зафиксировать шины N и PE перед установкой автоматов - они легко сдвигаются при нагрузке
• При использовании в помещении с высокой запылённостью дополнительно герметизируйте вводы силиконовым уплотнителем
• ЩРН-П-8 8 модулей от DEKraft лучше всего сочетается с автоматами того же бренда - совпадают габариты и механизмы фиксации
• Артикул 31010dek - единственный вариант этого типа в серии; аналоги других производителей могут отличаться по форме вводов и расположению шин
